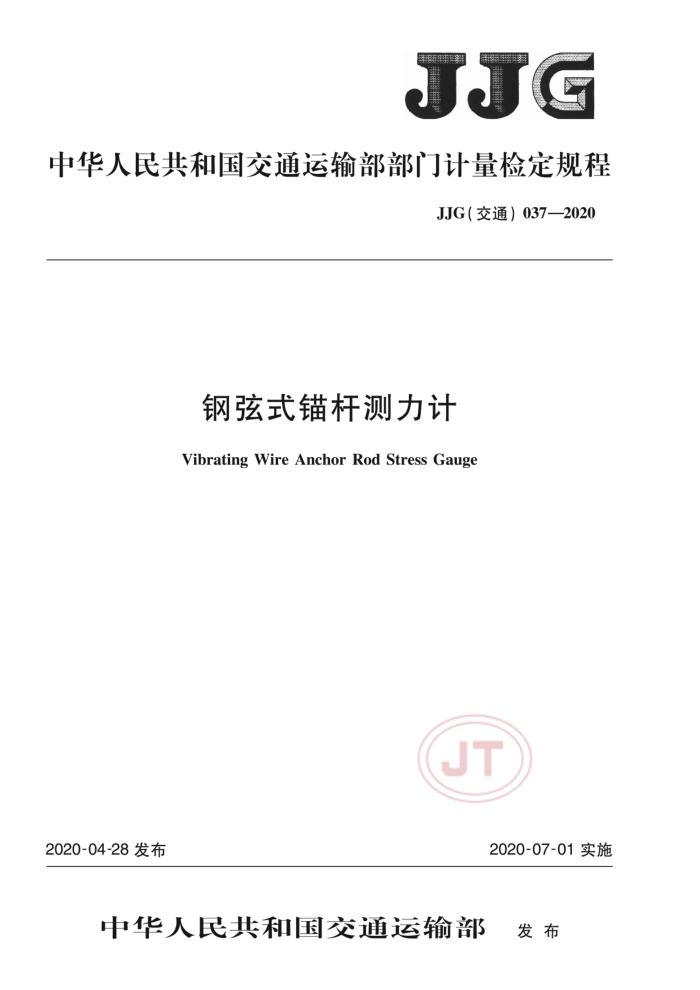

JJG
中华人民共和国交通运输部部门计量检定规程
JJG（交通）037—2020
钢弦式锚杆测力计 Vibrating Wire Anchor Rod Stress Gauge
JT
2020-04-28发布
2020-07-01实施
中华人民共和国交通运输部 发布 JJG（交通）037—2020
钢弦式锚杆测力计
检定规程 Verification Regulation of Vibrating Wire Anchor
+
JJG（交通）037—2020 代替JJG（交通）037—2004
+++++++++++++++*
Rod Stress Gauge
归口单位：全国水运专用计量器具计量技术委员会
主要起草单位：交通运输部天津水运工程科学研究所
国家水运工程检测设备计量站上海市交通建设工程安全质量监督站南京水利科学研究院
JT
本规程由全国水运专用计量器具计量技术委员会负责解释 JJG（交通）037—2020
本规程主要起草人：
窦春晖（交通运输部天津水运工程科学研究所）曹玉芬（交通运输部天津水运工程科学研究所）王跃全（上海市交通建设工程安全质量监督站）赵晖（国家水运工程检测设备计量站）刘玉峰（南京水利科学研究院）
参加起草人：
韩鸿胜（交通运输部天津水运工程科学研究所）曹媛媛（国家水运工程检测设备计量站）周振杰（国家水运工程检测设备计量站）高辉（交通运输部天津水运工程科学研究所）吴晓雪（国家水运工程检测设备计量站）
JT JJG（交通）037—2020
目 录
引言 1 范围
概述 3 计量性能要求 4 通用技术要求 5计量器具控制附录A钢弦式锚杆测力计检定记录表格式附录B 钢弦式锚杆测力计检定证书内页格式附录C 钢弦式锚杆测力计检定结果通知书内页格式
2
6
JT
1 JJG（交通）037—2020
引言
本规程依据JJF1002一2010《国家计量检定规程编写规则》编写。 本规程代替JJG（交通）037一2004《水运工程钢弦式锚杆测力计》。与JJG（交通）
037一2004相比，除编辑性修改外，主要技术变化如下：
删除了锚杆测力计分辨力的性能要求（见2004年版的4.1）；删除了产品合格证书的内容（见2004年版的5.3）；增加了检定环境条件中相对湿度的要求（见5.1.1）；修改了检定设备及参数（见5.1.2,2004年版的6.1.3）；修改了计量性能的检定步骤（见5.3.3，2004年版的6.3.2）；修改了钢弦式锚杆测力计承受拉（压）力的计算公式（见5.3.3，2004年版的附录B); 增加了钢弦式锚杆测力计灵敏度系数的计算公式（见5.3.3）；修改了检定证书内页格式（见附录B，2004年版的录C）；修改了检定结果通知书内页格式（见附录C，2004年版的附录D）。
JJG（交通）037—2020的历次版本发布情况为：
JJG（交通）037—2004。
JT
II JJG（交通）037—2020
钢弦式锚杆测力计检定规程
1范围
本规程适用于钢弦式锚杆测力计的首次检定、后续检定和使用中检查。
27 概述
钢弦式锚杆测力计（以下简称“锚杆测力计”）主要用于长期检测岩石高边坡和地下
围岩内部锚杆的应力，由钢弦、应力套、专用电缆及线圈组成，其结构示意图见图1。
2
说明： 1—钢弦； 2—应力套： 4—线圈。
3——专用电缆；
图1锚杆测力计结构示意图
当锚杆测力计的应力套受到轴向拉力或压力时，引起锚杆测力计内部钢弦的张力发生变化，导致钢弦自振频率也发生变化，通过钢弦频率测定仪测量钢弦的自振频率，即可计得出锚杆所受拉力或压力值，其工作原理示意图见图2。
1
说明： 1———拉(压)力； 3——线圈； 2———钢弦；
4---激振电压，
图2锚杆测力计工作原理示意图
3 计量性能要求
锚杆测力计计量性能要求见表1。
表1 锚杆测力计计量性能要求
允许误差 |a'l≤1.0% F. s a"≤0.5% F .S LI≤2.0% F. S Is. /≤2.5% F . S
性能参数滞后a' 不重复度a" 非线性度L 综合误差8。
注：F·S为锚杆测力计满量程。
1 JJG（交通）037—2020
通用技术要求 4.1外观
4
锚杆测力计各部分应连接牢固，其表面应无锈斑及裂痕，引出的电缆、护套应无损伤。 4.2铭牌
锚杆测力计应在其显著部位标明其型号、名称、生产厂家、出厂编号及日期等内容。
5计量器具控制 5.1检定条件 5.1.1检定环境条件
环境条件要求如下： a) 温度：20℃±5℃： b) 相对湿度：应不大于80%： c) 周围应无影响检定结果的振动、冲击、电磁场及其他干扰源。
5.1.2 检定设备
检定设备及要求如下： a) 钢弦频率测定仪：分辨力0.01Hz.频率测量相对误差±0.05%； b）力标准机：0.5级，力值测量范围覆盖锚杆测力计测量范围。
5.2检定项目
检定项目见表2，检定记录表见附录A。
表2检定项目一览表
后续检定
检定项目
首次检定
使用中检查
外观铭牌滞后不重复度非线性度综合误差
+ + x + x +
+ * + + + +
+ +
+
注：“+”表示需要检验的项目，“-”表示不需要检验的项目。
5.3检定方法 5.3.1外观
JT
采用目测和手检的方法检查外观。 5.3.2铭牌
采用目测的方法检查铭牌。
5.3.3滞后
滞后检定步骤如下： a）4 锚杆测力计在检定环境条件下放置不少于8h；
2
