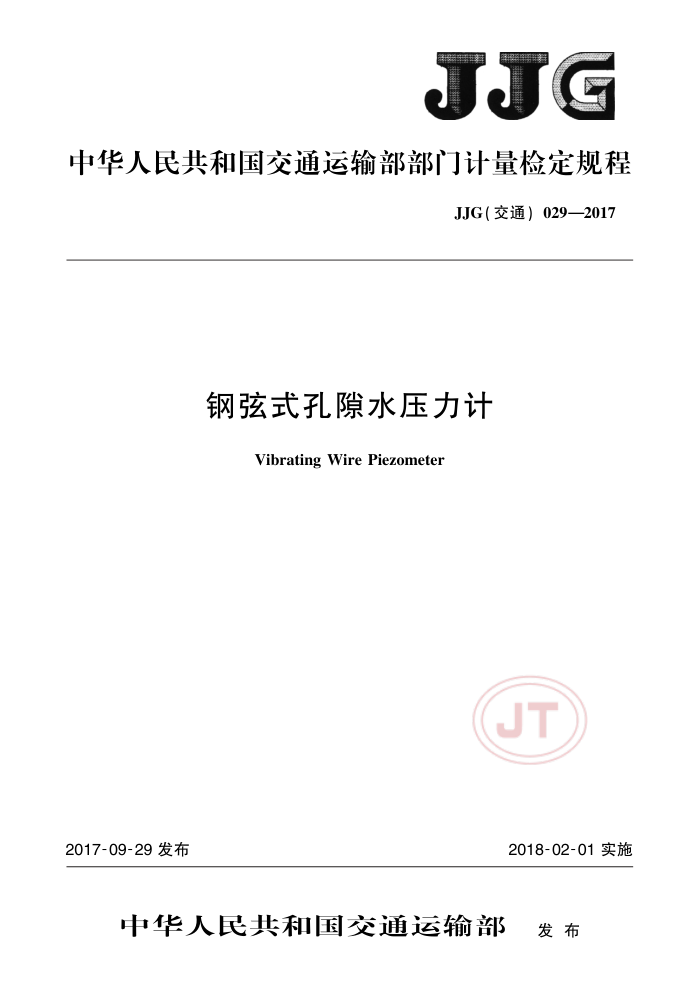

JJG
中华人民共和国交通运输部部门计量检定规程
JJG（交通）029—2017
钢弦式孔隙水压力计
Vibrating Wire Piezometer
JT
2017-09-29发布
2018-02-01实施
中华人民共和国交通运输部 发布 JJG（交通）029—2017
钢弦式孔隙水压力计
JJG（交通）029—2017 代替JJG（交通）029—2004
检定规程 Verification Regulation of Vibrating Wire Piezometer
归口单位：全国水运专用计量器具计量技术委员会（筹）
主要起草单位：水利部交通运输部国家能源局南京水利科学研究院
参加起草单位：江苏省南京市公路管理处公路科学研究所
交通运输部天津水运工程科学研究院苏交科集团股份有限公司青岛市大沽河管理局江苏省水利工程建设局
JT
本规程委托全国水运专用计量器具计量技术委员会（筹）负责解释 JJG（交通）029—2017
本规程主要起草人：
方绪顺（水利部交通运输部国家能源局南京水利科学研究院）马桂珍（水利部交通运输部国家能源局南京水利科学研究院）刘玉峰（水利部交通运输部国家能源局南京水利科学研究院）刘正一（江苏省南京市公路管理处公路科学研究所）窦春晖（交通运输部天津水运工程科学研究院）
参加起草人：
赵晖（交通运输部天津水运工程科学研究院）陈铁虎（苏交科集团股份有限公司）李新（青岛市大沽河管理局）王蔚（江苏省水利工程建设局）
JT JJG（交通）029—2017
目 录
引言范围
二
1 2
引用文件概述
3 4计量性能要求 5 通用技术要求
计量器具控制附录A 钢弦式孔隙水压力计计量检定记录表附录B检定证书内页格式附录C检定结果通知书内页格式
6
2
JT JJG（交通）029—2017
引言
本规程的编写符合JJF1002一2010《国家计量检定规程编写规则》的要求。 本规程代替JJG（交通）029一2004《水运工程钢弦式孔隙水压力计》。与JJG（交通）
029—2004相比，主要技术变化如下：
修改了计量性能的项目及要求（见第4章，2004年版的第4章）；修改了主要检定设备的品种和要求（见6.1.2,2004年版的6.1.3）；修改了检定项目增加了使用中检查的要求和项目（见6.2，2004年版的6.2）； -正文增加了相关参数的计算方法和校核曲线与工作直线示意图，删除了原附录B 的有关内容（见6.3.2.2,2004年版的附录B）；修改了钢弦式孔隙水压力计计量检定记录表的填写内容（见附录A，2004版的附录A）。
JJG（交通）029一2004为首次发布
JT JJG（交通）029—2017
钢弦式孔隙水压力计检定规程
1范围
本规程适用于钢弦式孔隙水压力计的首次检定、后续检定和使用中检查。
2引用文件
本规程引用下列文件： GB/T13606土工试验仪器岩土工程仪器振弦式传感器通用技术条件
钢弦式孔隙水压力计
JIT/T580 凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规程。 3概述
钢弦式孔隙水压力计（简称孔隙水压力计）是一种安装在土木工程内部，利用钢弦的固有频率的变化测量孔隙水压力或渗透水压力的传感器。孔隙水压力计分钻孔埋人型和填方埋人型两种：钻孔埋人型孔隙水压力计由屏蔽电缆、盖帽、壳体、支架、线圈、钢弦、承压膜、底盖、透水体和锥头组成；填方埋入型孔隙水压力计由屏蔽电缆、盖帽、壳体、支架、 线圈、钢弦、承压膜、底盖和透水体组成。孔隙水压力计的结构示意如图1所示。
当孔隙水透过透水石（体）作用到承压膜上引起孔隙水压力计内部钢弦的张力发生改变，导致钢弦自振频率发生变化时.由二次仪表通过线圈对钢弦激振并接收其自振频率信号，便可求得作用在承压膜上水压力的值。其工作原理如图2所示。
1 2-
UT
10
a)钻孔埋入型
b)填方埋入型
说明：
屏蔽电缆；5- 线圈；盖帽； 6 钢弦； 10- 一锥头。
透水体；
9-
1 2-
承压膜； 8- 底盖；
3——壳体；
7
一支架；
4
图1钢弦式孔隙水压力计结构示意
1 JJG（交通）029—2017
说明： 1 孔隙水压力； 3-—钢弦： 5--激振电压 2-承压膜；
4—-线圈；
图2钢弦式孔隙水压力计传感器工作原理示意
4计量性能要求
孔隙水压力计计量性能要求见表1
表1孔隙水压力计计量性能参数
性能参数滞后（a"）重复性（a") 线性度(L) 综合误差(sc)
允许误差 Ia'I≤1.0%FS a"I≤0.5%F.S ILI≤2.0%F.S I8cI≤2.5%F.S
注：F·S表示满量程测值。
5 通用技术要求 5.1外观
孔隙水压力计各部分应连接牢固，其表面在防腐处理后应无锈斑或裂痕，引出的电缆、护套应无损伤。 5.2标志
JT
孔隙水压力计应在其显著部位标明其型号、名称、生产厂家、出厂编号及日期等内容计量器具控制计量器具控制适用于首次检定、后续检定和使用中检查。
6.
6.1检定条件 6.1.1检定环境条件
检定环境条件要求如下： a) 环境温度为20℃±2℃； b) 相对湿度为不大于85%；
2
