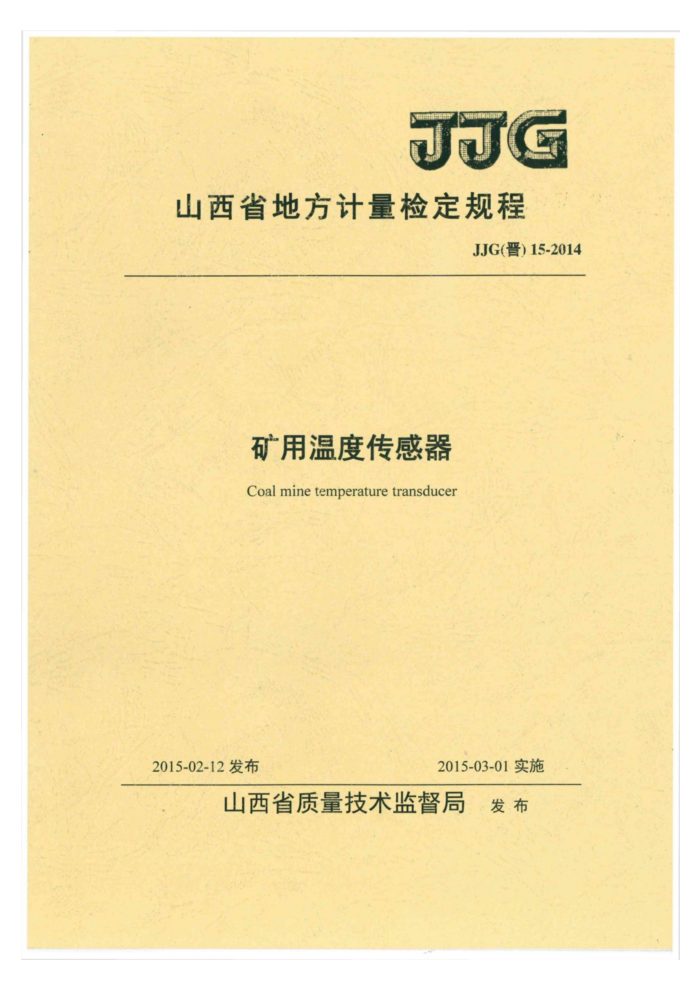

JJG
山西省地方计量检定规程
JJG（晋）15-2014
矿用温度传感器 Coalminetemperaturetransducer
2015-02-12发布
2015-03-01实施
山西省质量技术监督局 发布 JJG(晋)15-2014
矿用温度传感器检定规程
JJG（晋） 15-2014
VerificationRegulation
ofCoalMineTemperatureTransducer
本规程经山西省质量技术监督局于2015年02月12日批准，并自2015年
03月01日起施行。
归口单位：山西省质量技术监督局
主要起草单位：山西省计量科学研究院
参加起草单位：山西科致成科技有限公司
本规程技术条文由起草单位负责解释 JJG(晋)15-2014
本规程主要起草人：
袁淑芳 (山西省计量科学研究院) 朱江（山西省计量科学研究院）
参加起草人：
刘英鹏 (山西省计量科学研究院) 高金法 (山西省计量科学研究院) 杨华 (山西省计量科学研究院) 史君杰 （山西省计量科学研究院）张文矿 （山西科致成科技有限公司） JJG(晋)15-2014
目录
1.范围 2.引用文件 3.概述 4.计量性能要求 4.1基本误差· 4.2重复性 4.3响应时间 4.4负载特性 4.5报警误差和声级强度 5.通用技术要求 5.1外观检查 5.2标识及标志 5.3通电检查 5.4绝缘电阻 5.5介电强度... 6.计量器具控制 6.1检定条件 6.2检定项目： 6.3检定方法 6.4检定结果的处理 6.5检定周期附录A矿用温度传感器检定记录· 附录B矿用温度传感器检定证书内页格式附录C矿用温度传感器检定结果通知书内页格式
(1) . (1) (1) (1) ·(1) (1) .(1) (1) ·(1) ·(1) ...(1) (2) .(2) (2) ..(2) ·(2) (2) .(3) .(3) (6) · (6) (7) (9) .(10) JJG(晋)15-2014
矿用温度传感器检定规程
1范围
本规程适用于煤矿井下使用的测量范围在（-10～100）℃，（采用半导体元件、热敏电阻或
铂电阻等感温元件测量的）具有数字显示的温度传感器（以下简称传感器）的首次检定、后
续检定和使用中检验。
2引用文件
JJF1002-2010国家计量检定规程编写规则
MT381-2007煤矿用温度传感器通用技术条件
凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文件，其最
新版本（包括所有的修改单）适用于本规程。
3概述
矿用温度传感器主要用于煤矿井下作业环境中环境温度、大型设备轴温、密闭碉室内气
温等进行连续检测、显示、信号输出和数据传输，当温度测量值大于或等于报警设定值时能
自动发出报警信号。
传感器主要由温度检测元件、电子部件、显示部分、信号输出部分组成。
4计量性能要求
4.1基本误差：不超过土2.5%量程；
4.2重复性：不大于基本误差绝对值的1/2；
4.3响应时间：不大于10s（水中）；
4.4负载特性：输出频率、电流信号的传感器，外接负载电阻在（0～500）2范围内变化时，
- JJG(晋)15-2014
其对应示值的变化应不超过基本误差；
4.5报警误差和声级强度：报警显示值与设定值的差值应不超过基本误差的1/2：报警声级强
度在距其正前方1m远处的声响信号的声压级应不小于80dB（A）。
5通用技术要求
5.1外观检查
传感器外壳表面应无明显划痕：金属部件不应有锈蚀和变形等缺陷：传感器外壳接插件采用
航空接插头座，应安装牢固，无松动现象；机械连接部分应牢固可靠；活动部分应转动自如。
5.2标识及标志
5.2.1传感器应标明制造单位名称、仪器名称、型号及出厂编号、制造日期、防爆标志及编号、
矿用产品安全标志及编号。
5.2.2传感器应在铭牌中注明其测量范围、测量误差等主要技术指标。
5.3通电检查
传感器显示窗应透光良好，数码、符号均应清晰、完好。显示值分辨力应不低于0.1℃，
并能表示显示值的正或负。
5.4绝缘电阻
常态下，传感器电源输入端、信号输出端与外壳之间，其绝缘电阻应不小于50M2。
5.5介电强度
传感器电源输入端、信号输出端和外壳之间应能承受交流电压500V、50Hz，历时1min的绝
缘介电强度。试验时无击穿和闪络现象，且漏电流不大于5mA。
6计量器具控制
2 JJG(晋)15-2014
计量器具控制包括：首次检定、后续检定和使用中检验。
6.1检定条件
6.1.1检定环境条件
6.1.1.1温度：（15~35）℃；相对湿度：≤80%；大气压力：（86~106）kPa。
6.1.1.2周围无影响正常检定电磁干扰；
6.1.1.3无露水、霜冻、雨水、阳光直射、无显著震动和冲击的场合等情况。
6.1.2 检定用设备
6.1.2.1恒温槽或准确度等级不低于恒温槽的其它恒温设备
温度范围（-10~100）℃：温场均匀性≤0.05℃：波动性≤0.05℃/10min。
6.1.2.2标准水银温度计或准确度等级不低于标准水银温度计的其它标准器
测量范围（-10~100）℃。
6.1.2.3频率计
频率范围：DC～10kHz，准确度：1×10°4；分辨力：1Hz。 6.1.2.4数字多用表
测量范围：DCA：（0～30）mA，DCV：（0～30）V；准确度等级：0.5级。
6.1.2.5直流稳压电源
输出范围：电压（0～30）V，电流（0～3）A。
6.1.2.6电阻箱
测量范围：（0～1000）2，准确度等级：0.5级。
6.1.2.7 秒表
m JJG(晋)15-2014
分辨力优于0.1s。
6.1.2.8 3声级计
A计权：(30~130)dB，分辨力：0.1dB；准确度等级：2级。
61.2.9 绝缘电阻表
测量范围：100kQ~500MQ，500DCV，准确度等级：10级。
6.1.2.10耐压测试仪
输出交流电压：(05)kV，误差：土3%测量值；
漏电流测试范围：(0.5~20)mA；切断误差：土3%测量值；
定时范围：（1~99)s，连续可调，定时误差土5%。
6.2检定项目
检定项目一览表见P4
6.3检定方法 6.3.1外观、标识标志及通电检查
用目测、手感法按5.1~5.3条要求逐条检查。
6.3.2基本误差和重复性
6.3.2.1传感器在检定环境条件下，预热时间不少于20min。传感器进入正常工作状态后，根
据传感器使用说明书要求完成校准。
6.3.2.2将传感器的温度敏感元件插入恒温槽（或放入恒温设备）内进行测量。在测量过程中，
温度敏感元件切勿与金属物件，容器壁及容器底面接触。
4 JJG
