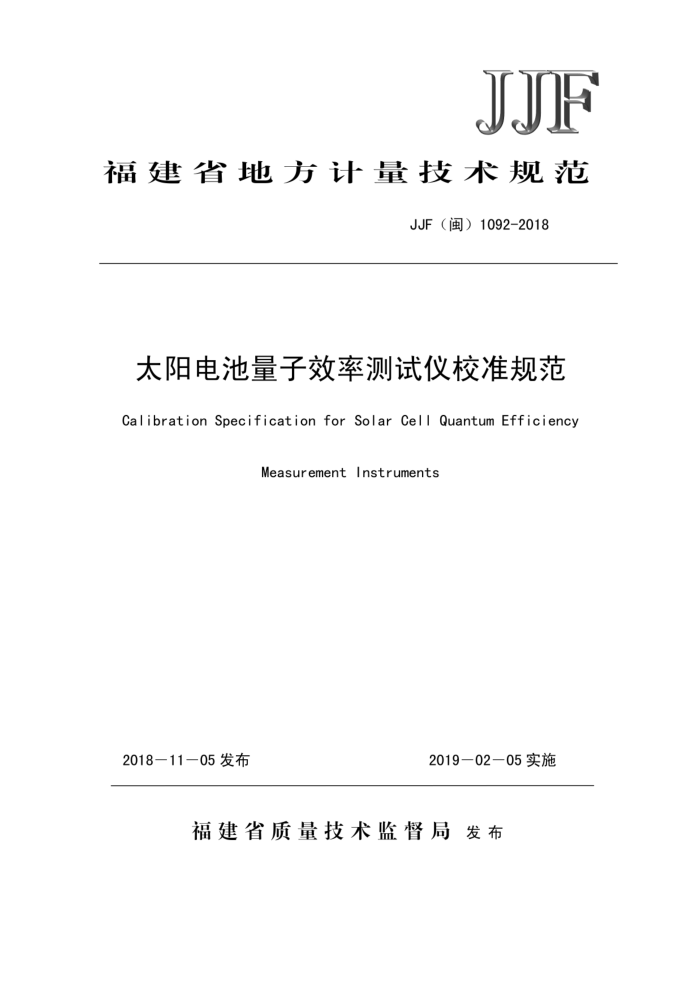

JJF
福捷省地方计量技木规范
JJF（）1092-2018
太阳电池量子效率测试仪校准规范
Calibration Specification for Solar Cell Quantum Efficienoy
leasurement Instruments
2018-11-05发布
2019-02-05实施
福建省质量技术监督局发布 JJF（闽）1092—2018
,>,>,>>>,>,>>>,N,>>>,>,>,>N>,>,>,>
太阳电池量子效率测试仪校准规范 Calibration Specification for SolarCell QuantumEfficiency Measurement Instruments
JJF（闽)1092-2018
>>>>>>>>>,>
>>>NM>>>>
归口单位：福建省质量技术监督局起草单位：福建省计量科学研究院
本规范委托起草单位负责解释 JJF（闽）1092—2018
本规范主要起草人：
罗海燕（福建省计量科学研究院）
杨爱军（福建省计量科学研究院）
黎健生（福建省计量科学研究院）
参加起草人：
李杰 （福建省计量科学研究院）陈彩云 （福建省计量科学研究院）刘燕红 （福建省计量科学研究院）王永昶 （上海伟信新能源科技有限公司） JJF（闽）10922018
目 录
1 范围引用文件
1 )
(1)
2
术语和计量单位 4 概述 5 计量特性 6 校准条件 6.1环境条件 6.2校准用设备 7校准项目和校准方法 7.1外观检查· 7.2单色光光斑和偏置光光斑不均匀性· 7.3偏置光光谱匹配度 7.4相对光谱响应测量示值误差 7.5光谱响应测量重复 7.6短路电流测量示值误差 7.7反射率测量示值误差 7.8波长示值误差· 7.9光谱带宽 7.10温控平台示值误差、均匀性和稳定性· 8校准结果表达· 9复校时间间隔：附录A太阳电池量子效率测试仪单色光和偏置光光斑不均匀性测量结果不确定度评定示例·....·（12）附录B太阳电池量子效率测试仪偏置光光谱匹配测量结果不确定度评定示例·
3
(1
(2)
（3）
（4)
（4)
（5）
(5)
*（5)
（6)
.(7)
（8)
(8)
8
(9)
(9)
(9)
(10)
11
(15)
附录C太阳电池量子效率测试仪相对光谱响应示值误差测量结果的不确定度评定示例··· ..(17) 附录D太阳电池量子效率测试仪短路电流示值误差测量结果的不确定度评定示例··
.(20)
附录E太阳电池量子效率测试仪反射率测量示值误差测量结果的不确定度评定示例·：
·（22)
T JJF（闽）1092—2018
附录F太阳电池量子效率测试仪波长示值误差校准结果的不确定度评定示例 ..................(25) 附录G太阳电池量子效率测试仪的带宽校准结果的不确定度评定示例·
..·(27)
附录H太阳电池量子效率测试仪温控平台温度示值误差测量结果的不确定度评定示例·.. ...· (29) 附录I太阳电池量子效率测试仪校准原始记录格式·.......
...(32)
II JJF（闽）1092—2018
引言
本规范依据JJF1071-2010 《国家计量校准规范编写规则》编制，并按照 JJF1059.1-2012《测量不确定度评定与表示》的要求评定和表示测量不确定度。参考了 IEC60904-82014光伏器件第8部分：光伏器件光谱响应的测量、DB35/T1362-2013太阳模拟器技术要求、和JJF1150-2006光电探测器相对光谱响应度校准规范的部分内容。
本规范为首次发布，
IⅢI JJF（闽）1092—2018
太阳电池量子效率测试仪校准规范
1范围
本规范适用于太阳电池量子效率测试仪波长范围为（280~1600）nm的校准，包括测量单晶硅、多晶硅、薄膜和多结太阳电池的量子效率测试设备。各类量子效率测试设备应根据具体要求有针对性地加以引用。
2引用文件
JJF1071国家计量校准规范编写规则 JJF1059测量不确定度评定与表示 JJF1150-2006光电探测器相对光谱响应度校准规范 GB/T2297-1989太阳光伏能源系统术语 GB/T6495.8-2002光伏器件第8部分：光伏器件光谱响应的测量 DB35/T1362-2013太阳模拟器技术要求 ASTME1021-06阻挡层光电池的光谱特性的测定方法 1EC60904-82014光伏器件第8部分：光伏器件光谱响应的测量凡是注日期的引用文件，仅注日期的版本适用于本规范：凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位 3.1光谱响应（光谱灵敏度）SpectralResponse（SpectralSensitivity）
指各个波长上，单位辐照度所产生的短路电流密度与波长的函数关系 3.2绝对光谱响应（绝对光谱灵敏度）AbsoluteSpectralResponse（AbsoluteSpectral Sensitivity)
指在规定的波长上，短路电流密度与辐照度之比。 3.3相对光谱响应（相对光谱灵敏度）RelativeSpectralResponse（RelativeSpectral Sensitivity)
它是以某一特定的波长（通常是以光谱响应的最大值）进行归一化的光谱响应。 3.4量子效率QuantumEfficiency
1 JJF（闽）1092—2018
量子效率是指太阳电池产生的电子-空穴对数目与入射到太阳能电池表面的光子数目之比（%）。量子效率QE(2）与光谱响应SR(2）和波长入的关系如下式所示：
QE(2) =I _1240×SR(2)×100%
(1)
元
3.5偏置光BiasLight
以单色光照射到太阳电池表面进行光谱响应测试时，为了模拟太阳电池的实际工作环境，有时附加一个模拟阳光照射到太阳电池表面，这个附加光照称为偏置光。 3.6AM1.5G条件AM1.5GCondition
标定和测试地面用（大气质量AM（AirMaSs）=1.5G）太阳电池所规定的太阳的辐照度和光谱分布。 3.7光谱匹配度SpectralMatch
模拟或自然光源的光谱辐照度分布相对于AM1.5G参考太阳光谱辐照度分布的匹配程
度。 3.8短路电流Short-circuitcurrent
在一定的温度和辐照度条件下，光伏发电器在端电压为零时的输出电流，通常用Isc 来表示。 3.9光谱带宽Spectrabandwidth
指从单色器射出的单色光谱线强度轮廓曲线的二分之一高度处的谱带宽度。通常用来表征仪器的光谱分辨率。
4概述
感光片轮
光强监控
光源系线
光学系统
.
太阳电池/参考探测器或电池
锁相放大器 前置放大器
控制计算机
图1太阳电池量子效率测试仪结构示意图
