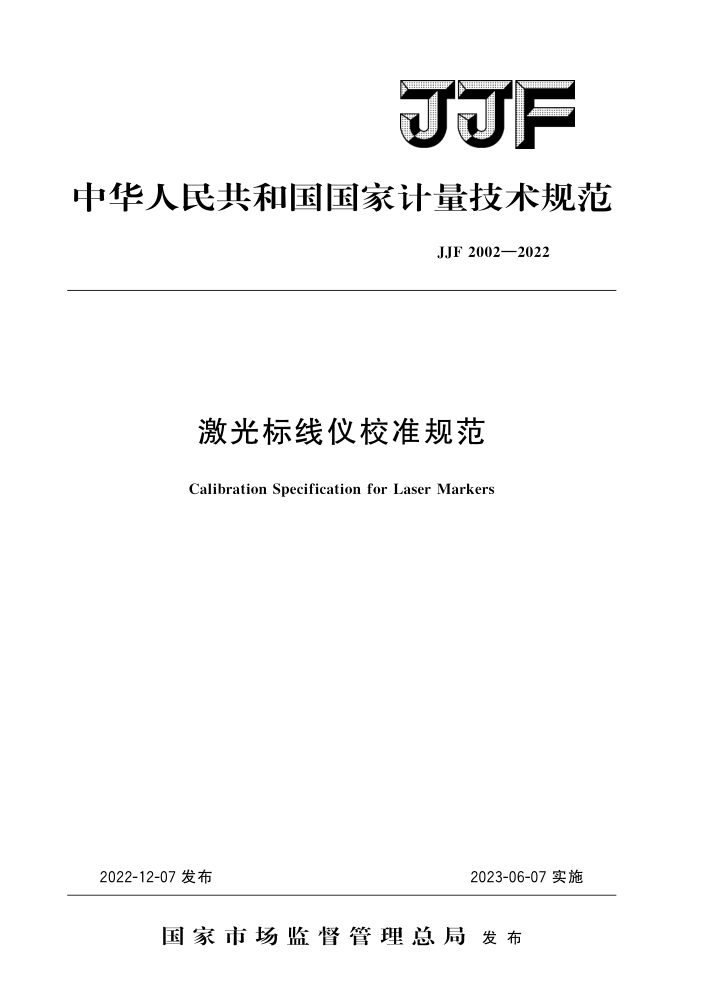

F
中华人民共和国国家计量技术规范
JJF2002—2022
激光标线仪校准规范
Calibration Specification for Laser Markers
2023-06-07实施
2022-12-07发布
国家市场监督管理总局发布 JJF2002—2022
激光标线仪校准规范 Calibration Specification for Laser Markers
JJF2002—2022
归口单位：全国测绘地理信息专用计量测试技术委员会主要起草单位：浙江省计量科学研究院
中国计量科学研究院上海市计量测试技术研究院
参加起草单位：苏州福田激光精密仪器有限公司
广西壮族自治区计量检测研究院北京拉特激光精密仪器有限公司
本规范委托全国测绘地理信息专用计量测试技术委员会负责解释 JJF2002—2022
本规范主要起草人：
金挺（浙江省计量科学研究院）李建双（中国计量科学研究院）张丰（上海市计量测试技术研究院）
参加起草人：
王高升（苏州福田激光精密仪器有限公司）
梁琦（广西壮族自治区计量检测研究院）刘洪云（北京拉特激光精密仪器有限公司）
王瑛辉（浙江省计量科学研究院） JJF2002—2022
目
录
引言
(I) (1 ) (1) (1) (2) (3) (3) (3) (3) (3) (4) (4) (5) (5) (5) (6) (6) (6) (7) (10) (11)
范围 2 引用文件
1
术语· 概述· 计量特性·
3 4 5 6 校准条件 6.1环境条件， 6.2 测量标准及其他设备 7校准项目和校准方法· 7.1水平激光线误差· 7. 2 水平激光线发射角误差. 7. 3 水平激光线补偿误差· 7.4垂直激光线误差 7.5垂直激光线正交误差 7.6下对点误差 8 校准结果表达·· 9复校时间间隔.· 附录A校准记录及计算示例附录 B 校准证书内页格式附录C激光标线仪水平激光线误差测量结果的不确定度评定示例
.
.:
.
1 JJF2002—2022
引
JJF1001一2011《通用计量术语及定义》、JJF1059.1一2012《测量不确定度评定与表示》、JJF1094一2002《测量仪器特性评定》、JB/T11665一2013《激光标线仪》共同构成本规范制定的基础性系列规范，
本规范为首次发布。
二 JJF2002—2022
激光标线仪校准规范
1范围
本规范适用于激光标线仪的校准。 2 引用文件
本规范引用了下列文件： JJF1071一2010国家计量校准规范编写规则凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用本规范。
3术语 3.1水平激光线误差horizontallineerror
激光标线仪所发出的水平激光扇形面在铅垂面上的投影线与水平线间的夹角。 注：如图1所示夹角α。
2
图1水平激光标线示意图
1一铅垂面；2一水平线；3一水平激光扇形面；4一水平面；5—激光标线仪
3.2水平激光线发射角误差horizontallineemitangleerror
激光标线仪所发出的水平激光扇形面与水平基准面所组成的二面角注：如图1所示二面角。
3.3水平激光线补偿误差compensatingerrorofhorizontalline
在补偿器补偿范围内，激光标线仪发生倾斜时水平激光线发射角误差的变化量。
3.4垂直激光线误差verticallineerror
激光标线仪所发出的垂直激光扇形面在铅垂面上的投影线与铅垂线间的夹角。 注：如图2所示夹角β。
1 JJF2002—2022
图2垂直激光标线示意图
1一铅垂面：2一铅垂线；3一垂直激光扇形面；4一激光标线仪
3.5垂直激光线正交误差orthogonalerrorofverticallines
相邻垂直激光扇形面组成的二面角与90°的差值。 3.6下对点误差downpointerror
激光标线仪下对点激光器发出的激光与铅垂线之间的最大夹角。
4概述
激光标线仪（以下简称标线仪）又被称为激光投线仪、激光墨线仪，是一种可以提供一条或者多条水平激光线和垂直激光线的激光仪器。标线仪广泛应用于建筑施工、装饰装潢等场合，代替传统施工装饰中水平管、铅锤球、墨线等。
标线仪按其安平原理可分为重力摆自动安平标线仪（见图3）和电子倾斜传感器自动安平标线仪（见图4），自动安平补偿器的补偿范围一般为士2°～士5°，激光线的发射角一般为100°～130°
2
3
4
5 6
图3重力摆自动安平标线仪
图4电子倾斜传感器自动安平标线仪
结构示意图
结构示意图
1一垂直激光器组；2一轴承万向结；3一水平激光器； 1一电子倾斜传感器；2一垂直激光器组；3一轴承万向结；
4一重力摆；5一下对点激光器；6一磁性块
4一水平激光器；5一电机；6一下对点激光器
2 JJF2002—2022
5计量特性
5
计量特性见表1。
表1计量特性
序号 1 2 3 4 L 6 注：以上测量设备可在满足标线仪校准要求的前提下选择使用。
计量特性水平激光线误差
测量设备
工作台、经纬仪（或全站仪）、水准仪、直角坐标板、钢卷尺
水平激光线发射角误差水平激光线补偿误差
垂直激光线误差垂直激光线正交误差
工作台、经纬仪（或全站仪）、直角坐标板钢卷尺工作台、直角坐标板、钢卷尺
下对点误差
6 校准条件
6.1环境条件 6.1.1环境温度为常温。 6.1.2 测量时应避免阳光直射。 6.2测量标准及其他设备
测量标准及其他设备技术要求见表2。
表2测量标准及其他设备技术要求设备名称
序号 1 2
技术要求
经纬仪(或全站仪)
DJ2级或Ⅱ级，横轴与竖轴的垂直度≤6" DS1或DSZ1级分度值不大于1mm，刻线间距示值误差 MPE：±0.1mm; 允许使用能提供标准示值的其他测量标准 I级工作台应可升降调平，具有两维微倾功能；水准器格值≤20"，倾角测量范围不小于0°~ ±2.5°
水准仪
直角坐标板
3
钢卷尺
4
工作台
LO
校准项目和校准方法
7
校准前应目视及开机检查仪器运行情况，包括激光线是否稳定、宽度亮度是否均匀等。仪器不应有影响计量特性的缺陷。
3
