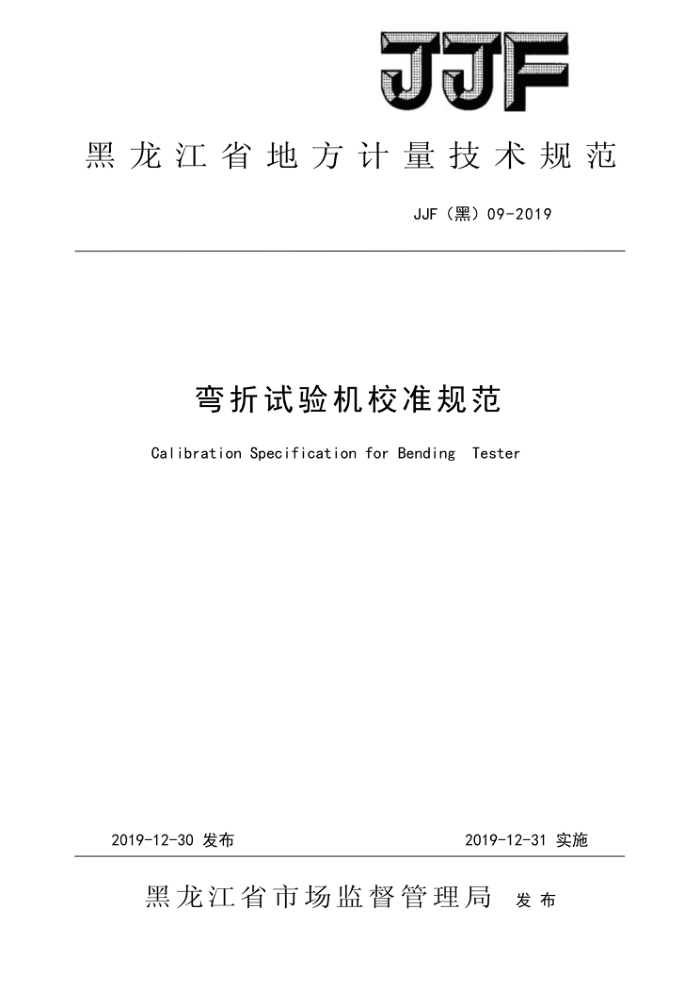

JJF
黑龙江省地方计量技术规范
JJF（黑）09-2019
弯折试验机校准规范
Calibration Specification for Bending Tester
2019-12-31实施
2019-12-30发布
黑龙江省市场监督管理局 发布 JJF（黑）09-2019
弯折试验机校准规范 CalibrationSpecification
JJF(黑) 09-2019
For BendingTester
归口单位：黑龙江省市场监督管理局
主要起草单位：黑龙江省计量检定测试研究院
本规范委托黑龙江省计量检定测试研究院负责解释 JJF（黑）09-2019
本规范主要起草人：
李 淳（黑龙江省计量检定测试研究院）
吴长顺（黑龙江省计量检定测试研究院）
陈宝亮（黑龙江省计量检定测试研究院）裴春雷（黑龙江省计量检定测试研究院）刘岩 （黑龙江省计量检定测试研究院）
参加起草人：
王广成（黑龙江省计量检定测试研究院） JJF（黑）09-2019
目 录
引 言 1 范围， 2 引用文件， 3 术语， 4 概述， 5 计量特性， 5. 1 试验速率， 5. 2 弯折次数. 5.3 弯曲角度， 6 校准条件 6. 1 环境条件， 6.2 测量标准器及其他设备， 7 校准项目和校准方法 7. 1 试验速率的校准. 7. 2 弯折次数的校准， 7. 3 弯曲角度的校准. 8 校准结果 9 复校时间间隔附录A 弯折试验机校准记录（推荐）格式附录B 校准证书的内容附录 C 校准证书内页格式附录D 试验速率示值误差测量结果不确定度评定报告评定示例附录E 弯曲角度示值误差测量结果不确定度评定报告评定示例
(I) (1) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (3) (3) (3) (4) (5) (6) (7) (9) JJF（黑）09-2019
引言
JJF1071-2010《国家计量校准规范编写规则》、JJF1001-2011《通用计量术语及定义》、JJF1059.1-2012《测量不确定度评定与表示》共同构成支撑校准规范制定工作的基础性系列规范。
本规范为首次制定
Ⅱ JJF（黑）09－2019
弯折试验机校准规范
1范围
本规范适用于电线电缆、家用电器行业插头、插座及类似产品的电源线等进行弯曲试验的弯折试验机的校准。 2引用文件
本规范引用以下文件： GB/T4706.1-2005家用和类似用途电器的安全第1部分：通用要求 GB/T2099.1-2008家用和类似用途插头插座第1部分：通用要求 IEC60884-1:2002家用和类似用途插头插座第1部分：通用要求 EN60335-1:2012家用电器及类似电器的安全第1部分：通用要求 UL817-电源线产品安全验证（CordSetsandPower-SupplyCords）凡是注日期的引用文件，仅注日期的版本适用于该规范；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规范。 3术语
试验速率Testrate 试验机每分钟所完成的弯曲次数，一般用“次/分钟”表示。
4概述
试验机采用立式整体结构，主要由机座、电控部分、显示部分、传动箱部分、夹具部分、配套荷重码等6部分组成
在进行测试时，将试验样品固定在夹具上，并在试验样品的另一端按测试要求悬挂标配的码。试验机进入正常工作状态。正常试验情况下，试验机达到计数器设定的次数后，自动停止试验。 5计量特性 5.1试验速率
弯折试验机正常工作时，试验速率最大允许误差土1次/分钟。
5.2弯折次数
弯折试验机正常工作时，弯折次数最大允许误差土1次。 5.3弯曲角度
1 JJF（黑）09－2019
测量范围（0～180）°时，弯曲角度最大允许误差士1°。
6校准条件 6.1环境条件 6.1.1 温度：（20±10）℃。 6.1.2 相对湿度：≤85%。 6.1.3 环境空气中不应含有腐蚀性和易燃气体。 6.2 测量标准器及其他设备 6.2.1 转速表：准确度等级0.1级及以上： 6.2.2电子秒表：分辨力不大于0.1s； 6.2.3 数显倾角仪：测量范围（0～360）°，分辨力不大于0.1°，允许误差不大于土 0.2°。 7校准项目和校准方法 7.1试验速率的校准。
进行试验速率的校准时，对于试验速率连续可调的试验机，在规定的测量范围内，其校准点一般不少于3点且均匀分布，对于试验速率不可调的试验机，根据实际使用试验速率进行校准。
将试验样品夹在各工位上，使转动轴处于末端位置，并在其外侧粘贴反光贴。将弯折试验机的试验速率调到设定值，将转速表的光感传感器对准转动轴上的反光贴，平稳地递增试验速率，逐一达到每个校准点，在转速表上读取各校准点的试验速率示值并记录。每个校准点重复测量3次，以3次测量值的算术平均值作为测量结果。示值误差按公式（1）计算。
, =二×100%
(1)
Vi
式中：S一一第i个测量点试验速率的示值误差，%；
V;一一第i个测量点的试验速率设定值，次/分钟； v,一一第i个测量点的试验速率3次测量的算术平均值，次/分钟。
7.2弯折次数的校准
在被校弯折试验机的日常工作的弯折次数范围内均匀选择3个校准点或根据实际使用情况选择校准点。 2 JJF
黑龙江省地方计量技术规范
JJF（黑）09-2019
弯折试验机校准规范
Calibration Specification for Bending Tester
2019-12-31实施
2019-12-30发布
黑龙江省市场监督管理局 发布 JJF（黑）09-2019
弯折试验机校准规范 CalibrationSpecification
JJF(黑) 09-2019
For BendingTester
归口单位：黑龙江省市场监督管理局
主要起草单位：黑龙江省计量检定测试研究院
本规范委托黑龙江省计量检定测试研究院负责解释 JJF（黑）09-2019
本规范主要起草人：
李 淳（黑龙江省计量检定测试研究院）
吴长顺（黑龙江省计量检定测试研究院）
陈宝亮（黑龙江省计量检定测试研究院）裴春雷（黑龙江省计量检定测试研究院）刘岩 （黑龙江省计量检定测试研究院）
参加起草人：
王广成（黑龙江省计量检定测试研究院） JJF（黑）09-2019
目 录
引 言 1 范围， 2 引用文件， 3 术语， 4 概述， 5 计量特性， 5. 1 试验速率， 5. 2 弯折次数. 5.3 弯曲角度， 6 校准条件 6. 1 环境条件， 6.2 测量标准器及其他设备， 7 校准项目和校准方法 7. 1 试验速率的校准. 7. 2 弯折次数的校准， 7. 3 弯曲角度的校准. 8 校准结果 9 复校时间间隔附录A 弯折试验机校准记录（推荐）格式附录B 校准证书的内容附录 C 校准证书内页格式附录D 试验速率示值误差测量结果不确定度评定报告评定示例附录E 弯曲角度示值误差测量结果不确定度评定报告评定示例
(I) (1) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (3) (3) (3) (4) (5) (6) (7) (9) JJF（黑）09-2019
引言
JJF1071-2010《国家计量校准规范编写规则》、JJF1001-2011《通用计量术语及定义》、JJF1059.1-2012《测量不确定度评定与表示》共同构成支撑校准规范制定工作的基础性系列规范。
本规范为首次制定
Ⅱ JJF（黑）09－2019
弯折试验机校准规范
1范围
本规范适用于电线电缆、家用电器行业插头、插座及类似产品的电源线等进行弯曲试验的弯折试验机的校准。 2引用文件
本规范引用以下文件： GB/T4706.1-2005家用和类似用途电器的安全第1部分：通用要求 GB/T2099.1-2008家用和类似用途插头插座第1部分：通用要求 IEC60884-1:2002家用和类似用途插头插座第1部分：通用要求 EN60335-1:2012家用电器及类似电器的安全第1部分：通用要求 UL817-电源线产品安全验证（CordSetsandPower-SupplyCords）凡是注日期的引用文件，仅注日期的版本适用于该规范；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规范。 3术语
试验速率Testrate 试验机每分钟所完成的弯曲次数，一般用“次/分钟”表示。
4概述
试验机采用立式整体结构，主要由机座、电控部分、显示部分、传动箱部分、夹具部分、配套荷重码等6部分组成
在进行测试时，将试验样品固定在夹具上，并在试验样品的另一端按测试要求悬挂标配的码。试验机进入正常工作状态。正常试验情况下，试验机达到计数器设定的次数后，自动停止试验。 5计量特性 5.1试验速率
弯折试验机正常工作时，试验速率最大允许误差土1次/分钟。
5.2弯折次数
弯折试验机正常工作时，弯折次数最大允许误差土1次。 5.3弯曲角度
1 JJF（黑）09－2019
测量范围（0～180）°时，弯曲角度最大允许误差士1°。
6校准条件 6.1环境条件 6.1.1 温度：（20±10）℃。 6.1.2 相对湿度：≤85%。 6.1.3 环境空气中不应含有腐蚀性和易燃气体。 6.2 测量标准器及其他设备 6.2.1 转速表：准确度等级0.1级及以上： 6.2.2电子秒表：分辨力不大于0.1s； 6.2.3 数显倾角仪：测量范围（0～360）°，分辨力不大于0.1°，允许误差不大于土 0.2°。 7校准项目和校准方法 7.1试验速率的校准。
进行试验速率的校准时，对于试验速率连续可调的试验机，在规定的测量范围内，其校准点一般不少于3点且均匀分布，对于试验速率不可调的试验机，根据实际使用试验速率进行校准。
将试验样品夹在各工位上，使转动轴处于末端位置，并在其外侧粘贴反光贴。将弯折试验机的试验速率调到设定值，将转速表的光感传感器对准转动轴上的反光贴，平稳地递增试验速率，逐一达到每个校准点，在转速表上读取各校准点的试验速率示值并记录。每个校准点重复测量3次，以3次测量值的算术平均值作为测量结果。示值误差按公式（1）计算。
, =二×100%
(1)
Vi
式中：S一一第i个测量点试验速率的示值误差，%；
V;一一第i个测量点的试验速率设定值，次/分钟； v,一一第i个测量点的试验速率3次测量的算术平均值，次/分钟。
7.2弯折次数的校准
在被校弯折试验机的日常工作的弯折次数范围内均匀选择3个校准点或根据实际使用情况选择校准点。 2
