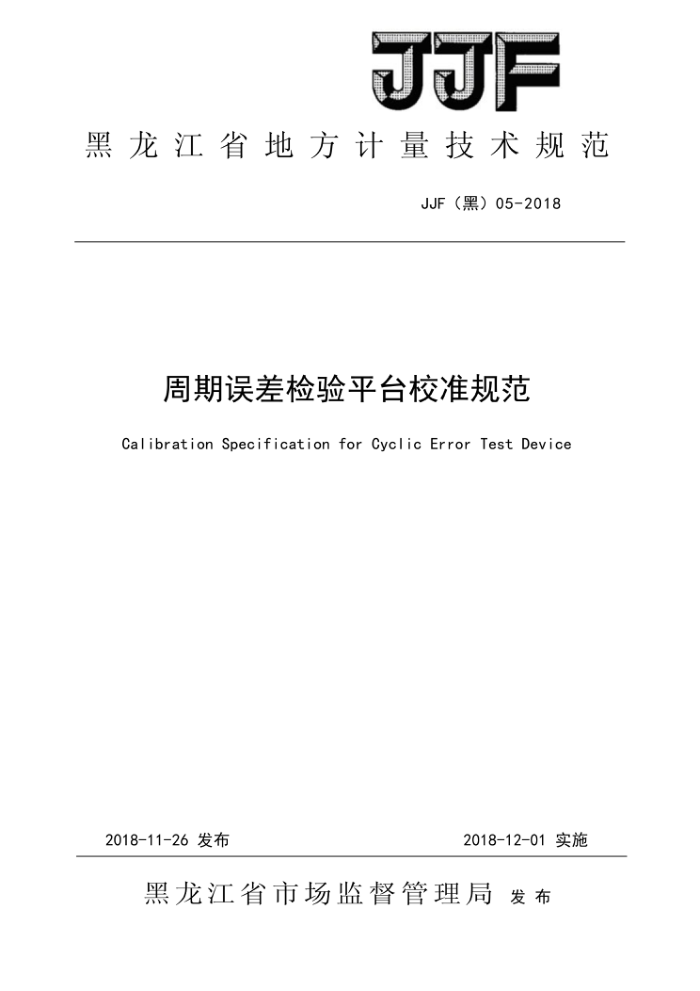

JJF
黑龙江省地方计量技术规范
JJF（黑）05-2018
周期误差检验平台校准规范
Calibration Specification for Cyclic Error Test Device
2018-12-01 实施
2018-11-26发布
黑龙江省市场监督管理局发布 JJF（黑）05-2018
周期误差检验平台校准规范
JJF（黑）05—2018
Calibration Specification for CyclicError Test Device
归口单位：黑龙江省市场监督管理局
主要起草单位：黑龙江省计量检定测试研究院
本规范委托黑龙江省计量检定测试研究院负责解释 JJF（黑）05-2018
本规范主要起草人：
杨琳（黑龙江省计量检定测试研究院）
韩正阳（黑龙江省计量检定测试研究院）
李旭辉（黑龙江省计量检定测试研究院）
刘盈杉（牡丹江市质量技术检验检测中心）吕静（黑龙江省计量检定测试研究院）
参加起草人：
周彤 （黑龙江省计量检定测试研究院）孙伟波（黑龙江省计量检定测试研究院） JJF（黑）05-2018
目录
引 1 范围 2 引用文件. 3 概述
(II) (1) (1) (1) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (4) (5) (8)
计量特性. 4. 1 平台粗糙度， 4. 2 工作面直线度， 5 校准条件. 5. 1 环境条件， 5. 2 校准项目和校准用标准器 6 校准项目和校准方法， 6. 1 平台粗糙度 6. 2 工作面直线度 7 校准结果表达. 8 复校时间间隔附录A 周期误差检验平台直线度测量的不确定度评定附录B 校准证书的内容
4 JJF F（黑）05一2018
引言
JJF1071-2010 《国家计量校准规范编写规则》、JJF1001-2011《通用计量术语及定义》、JJF1059.1-2012《测量不确定度评定与表示技术规范》共同构成本规范制定工作的基础性系列计量技术规范
本规范为首次制定
II JJF（黑）05－2018
周期误差检验平台校准规范
1范围
本规范适用于测量范围不大于40m的岩石或钢制的周期误差检验平台（以下简称平台）的校准。 2 引用文件
GB/T24761钢平尺和岩石平尺 GB/T27663-2011全站仪 DB23/T1691-2016周期误差检定台技术要求凡是注日期的引用文件，仅注日期的版本适用于本规范：凡是不注日期的引用文件，
其最新版本（包括所有修改单）适用于本规范。 3# 概述
平台用于检定全站仪和激光测距仪的周期误差，平台由可移动的滑块、保证移动直线度的机体及长度标准器共同构成。
平台的型式见图1、图2和图3所示。图示仅供图解说明，不表示详细结构。
图1岩石平台（气浮式）
1、岩石平台主体；2、气浮滑块；3、激光干涉仪反射镜；4、反射镜
图2使用激光作为长度标准的钢平台（导轨式）
1、钢平台支撑体；2、钢平台；3、激光干涉仪反射镜；4、反射镜；5、滑块
1 JJF（黑）05－2018
图3使用基线尺作为长度标准的钢平台（导轨式）
1、钢平台支撑体；2、基线尺配重；3、基线尺；4、钢平台；5、读数装置；6、反射棱镜；7、滑块 4计量特性 4.1平台粗糙度
平台粗糙度Ra应不超过表1的规定。
表1平台工作面粗糙度
单位：um
表面粗糙度的最大允许值危
项目
钢平台 0.16 0.63
岩石平台 0.63 1.25
工作面侧面
4.2工作面直线度
平台工作面的直线度、工作面上任意200mm的直线度见表2。
表2工作面直线度
规格全长范围内任意200mm
工作面的直线度
50 μm/m 4 μm
5 校准条件 5.1环境条件 5.1.1 校准时环境温度：（20士5）℃。 5.1.2 相对湿度：≤60%。 5.2 校准项目和校准用标准器
校准项目和校准用标准器见表3。
