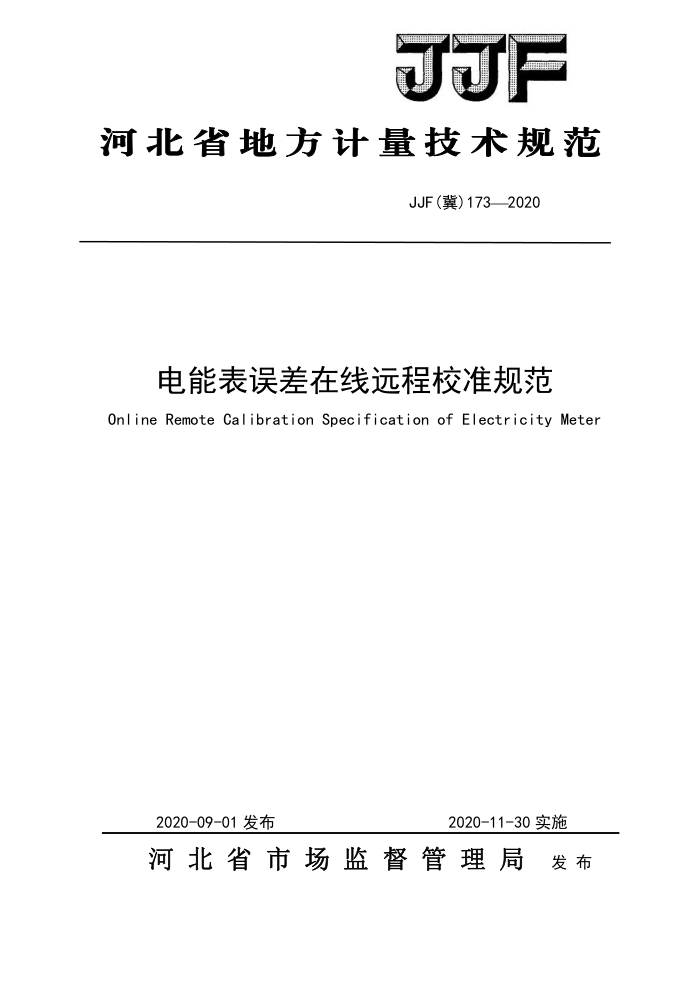

JJF
河北省地方计量技术规范
JJF(冀)173—2020
电能表误差在线远程校准规范 Online Remote Calibration Specification ofElectricity Meter
2020-11-30实施
2020-09-01发布
河北省市场监督管理局发布 JJF(冀)173-2020
电能表误差在线远程校准规范
JJF（冀）1732020
Online Remote Calibration
Specification of Electricity Meter
归口单位：河北省市场监督管理局
起草单位：国网河北省电力有限公司营销服务中心
河北省计量监督检测研究院
国网冀北电力有限公司计量中心
本规范委托河北省市场监督管理局负责解释 JJF(冀）173-2020
本规范主要起草人：
史轮（国网河北省电力有限公司营销服务中心）
耿立峰（河北省计量监督检测研究院）
梁宝全（国网河北省电力有限公司）
参加起草人：
石振刚（国网河北省电力有限公司营销服务中心）
申洪涛（国网河北省电力有限公司营销服务中心）
付文杰（国网河北省电力有限公司营销服务中心）
高新艳（河北省计量监督检测研究院）
庞富宽（国网冀北电力有限公司计量中心） JJF(冀)173—2020
目录
范围 2 规范性引用文件 3 术语 4 概述 5 计量特性.
2
校准条件. 6.1 环境条件. 6.2 电能表在线校准平台 6.3 测量标准校准项目和校准方法. 7.1 校准项目. 7.2 校准方法.
6
1
2
7
3
2
8 校准结果处理
1
8.1. 校准数据修约. 8.2. 校准结果表达..
4
附录A（电能表工作运行误差校准方法）附录B（校准证书校准结果页格式） JJF(冀）173—2020
引言
本规范依据国家计量技术规范JJF1071-2010《国家计量校准规范编写规则》编写，相关术语遵循JJF1001-2011《通用计量术语及定义》中的相关要求，
本规范为首次发布。
I JJF（冀）173—2020
电能表误差在线远程校准规范
1范围
本规范适用于低压台区中接入电能表在线校准平台的有功1级、2级电能表的运行质量监督和运行校准，电能表所在台区的日均电量采集成功率应不小于99%。
2引用文件
本规范引用了下列文件： JJG596-2012电子式交流电能表 GB/T17215.211-2006交流电测量设备通用要求、试验和试验条件第11部分：测
量设备
JJG1148-2018电动汽车交流充电桩凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件
其最新版本（包括所有的修改单）适用于本规范。
3术语
3.1电能表electricitymeter
由测量单元、数据处理单元、通信单元等组成，具有电能量计量、信息存储及处理、
实时监测、信息交互等功能的电能表。 3.2台区transformerdistrict
台区是指（一台）变压器的供电范围或区域。
3.3工作运行误差operatingerror
电能表在现场工作运行条件下电能测量误差。 3.4电能表在线校准平台onlineremotecalibrationplatformforelectricitymeter
通过远程实时采集和存储电能表的电能计量数据，基于能量守恒原理，构建电能表计量功能判断与工作运行误差分析模型，对电能表工作运行误差进行实时在线校准的平台。 3.5计量失准 meteringfailure
1 JJF（冀）173—2020
电能表出现运行误差超过表1规定的误差限值。 3.6在线远程校准onlineremotecalibrationplatformforsmartelectricitymeterinservice
在正常运行工况下利用电能表在线校准平台远程对电能表实时工作运行误差的计算及判定。
4概述
电能表误差在线远程校准由电能表在线校准平台实现，平台利用数据库技术对电能表历史数据进行统计和分析，构建电能表计量功能判断与工作运行误差分析模型，通过及时采集和存储电能表的实时数据，以台区总表作为标准器，利用台区总表与被校电能表的定时冻结电量，基于电能表在线校准平台采用能量守恒定律建立方程组并求解，对电能表进行“点对点”实时工作运行误差计算，从而实现电能表实时工作运行误差曲线计算。校准结果可作为判断低压台区中的有功1级、2级电能表准确度的依据。
5计量特性
5.1电能表的工作运行误差
电能表工作运行误差用相对误差表示。在6规定的校准要求下，电能表的工作运行误差应满足表1的规定值。
表1电能表工作运行误差限值要求
电能表准确度等级
1级 ±1.75
2级 ±3.5
运行误差限值（%）
6校准条件
6.1环境条件
环境温度：（-25～55）℃；相对湿度：≤90%。
6.2电能表在线校准平台 6.2.1数据采集及功能要求
2
