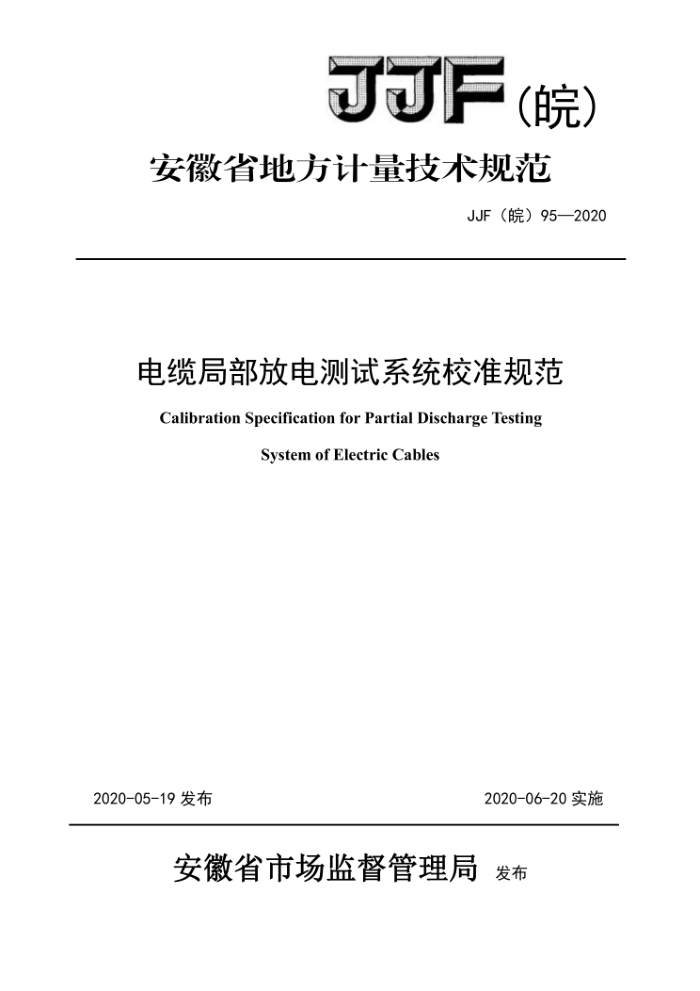

JJF (皖)
安徽省地方计量技术规范
JJF（皖）95—2020
电缆局部放电测试系统校准规范 Calibration Specification for Partial Discharge Testing
SystemofElectricCables
2020-05-19发布
2020-06-20实施
安徽省市场监督管理局 发布 JJF（皖）95-2020
电缆局部放电测试系统
校准规范
JJF(皖) 95-2020
Calibration Specification for Partial Discharge Testing System
of Electric Cables
归口单位：安徽省市场监督管理局
主要起草单位：安徽省计量科学研究院
本规范委托安徽省计量科学研究院负责解释 JJF（皖）95-2020
本规范主要起草人：
吴安平（安微省计量科学研究院）张杰（安微省计量科学研究院）韦邦跃（安微省计量科学研究院）李保文（安徽省计量科学研究院）
参加起草人：
王亮（安徽省计量科学研究院）汪树青（安微省计量科学研究院） JJF（皖）95-2020
目录
引言 1范围. 2引用文件. 3术语和计量单位.. 3.1术语 3.2计量单位. 4概述 5计量特性. 5.1试验电源.. 5.2试验电压 5.3测量灵敏度. 5.4局部放电校准器. 5.5视在电荷量幅值 5.6脉冲分辨时间. 6校准条件. 6.1环境条件， 6.2测量标准及其它设备 7校准项目和校准方法 7.1校准项目， 7.2校准方法 8校准结果表达.. 9复校时间间隔附录A 附录B.. 附录附录D
2
.3 .3
4
3
.3
.5
..5
.9
10
.11 .13 15 17 JJF（皖）95-2020
引言
本规范依据JJF1071-2010《国家计量校准规范编写规则》、JJF1001-2011《通用计量术语及定义》和JJF1059.1-2012《测量不确定度的评定与表示》编制而成。
本规范为首次发布。
I JJF（皖）95-2020
电缆局部放电测试系统校准规范
1范围
本规范适用于0~150kV电缆局部放电测试系统的校准。
2引用文件
本规范引用了下列文件： JJG1115-2015局部放电校准器 JJF1616-2017脉冲电流法局部放电测试仪校准规范 GB/T7354-2018高压试验技术局部放电测量 JB/T10435-2004电缆局部放电测试系统校准方法凡是注日期的引用文件，仅注日期的版本适用于该规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位
3.1术语 3.1.1电缆局部放电测试系统partialdischargetestingsystemofelectriccables[JB/T 10435-2004，定义2.1]
适合电缆局部放电测试的整套回路。测试系统通常是由试验装置和被试品（电缆）组成的，包括从电网引出的电源开始到用以指示放电量的局部放电测试仪之间的任何回路，以及影响其回路的任何部件。 3.1.2试验电源的容差tolerancesofthetestsupply[JB/T10435-2004，定义2.2]
当高压试验电源在其试验电压下，试验电压持续300s时，规定值和实际值之间充许的差别。 3.1.3视在电荷量apparentcharge[JJF1616-2017，定义3.4]
局部放电测试仪的视在电荷等于在规定的试验回路中，如果在非常短的时间内对试品两端注入使测量仪器上所得的读数与局放电流脉冲本身相同的电荷。 3.1.4校准脉冲发生器calibratedpulsegenerator[JJF1616-2017，定义3.3]
1 JJF（皖）95-2020
由电压幅值为U的脉冲电压发生器和注入电容Co配合组成，能产生已知电荷量qo 的脉冲电流发生器。 3.1.5测量灵敏度detectablesensitivity[JJF1616-2017，定义3.7]
局部放电测试仪在接有试品、耦合电容及测量阻抗的情况下，以一定的信噪比（通常取信噪比s/n=2）所能检测到的除去外界干扰的最小视在电荷量。 3.1.6双脉冲发生器doublepulsegenerator[JJF1616-2017，定义3.9]
可产生并注入局部放电测试仪两个相同的响应脉冲，它们之间的时延△t是可以调节的，调节时延△t可观察两脉冲的交叠状况。 3.1.7脉冲分辨时间pulseresolutiontime[JJF1616-2017，定义3.5]
两个持续时间极短、波形和极性相同、电荷量相等的相继输入脉冲之间的最短间隔，在这一时间间隔中脉冲响应幅值的变化不大于单个脉冲幅值的10%。
脉冲分辨时间一般与测量系统的带宽Af成反比，也是系统分辨连续局放现象能
力的表征。 3.2计量单位 3.2.1电压的单位及符号
计量单位：千伏，符号：kV。 3.2.2电荷量的单位及符号
计量单位：皮库，符号：pC。 3.2.3频率单位及符号
计量单位：赫兹，符号：Hz。
4概述
电缆局部放电测试系统是适合电缆局部放电测试的整套回路。测试系统通常是由试验装置和被试品（电缆）组成的，包括从电网引出的电源开始到用以指示放电量的局部放电测试仪之间的任何回路，以及影响其回路的任何部件。电缆局部放电试验装置至少应由高压电源、高压电压表、测量回路、局部放电校准器、局部放电测试仪等组成。必要时应有屏蔽实验室。
电缆局部放电测试系统常见的组成如图1所示，但连接方式不仅限于图1，也可采用其它可用于电缆局部放电测试系统的连接方式。
2 JJF（皖）95-2020
校准器注入电容
Ceal
被试电缆 C
电感或滤波器
z
耦合电容
高压电压表
@W 交流电源
O
检乳白
测量
D 仪器
图1电缆局部放电测试系统示意图
5计量特性 5.1试验电源 5.1.1电源频率
电缆局部放电试验装置的试验电源，应是无明显谐波和干扰的频率为50Hz的交流电源，其频率最大允许误差为土1Hz。 5.1.2峰值系数
电缆局部放电试验装置的电源的峰值与有效值之比应为V2，最大允许误差为土
5%。 5.1.3容差
电缆局部放电试验装置的电源容差一般不超过土3%。 5.2试验电压
电缆局部放电试验装置的试验电压输出值的最大允许误差为土3%。 5.3测量灵敏度
电缆局部放电试验装置的测量灵敏度应小于5pC。 5.4局部放电校准器 5.4.1电荷量
3 JJF (皖)
