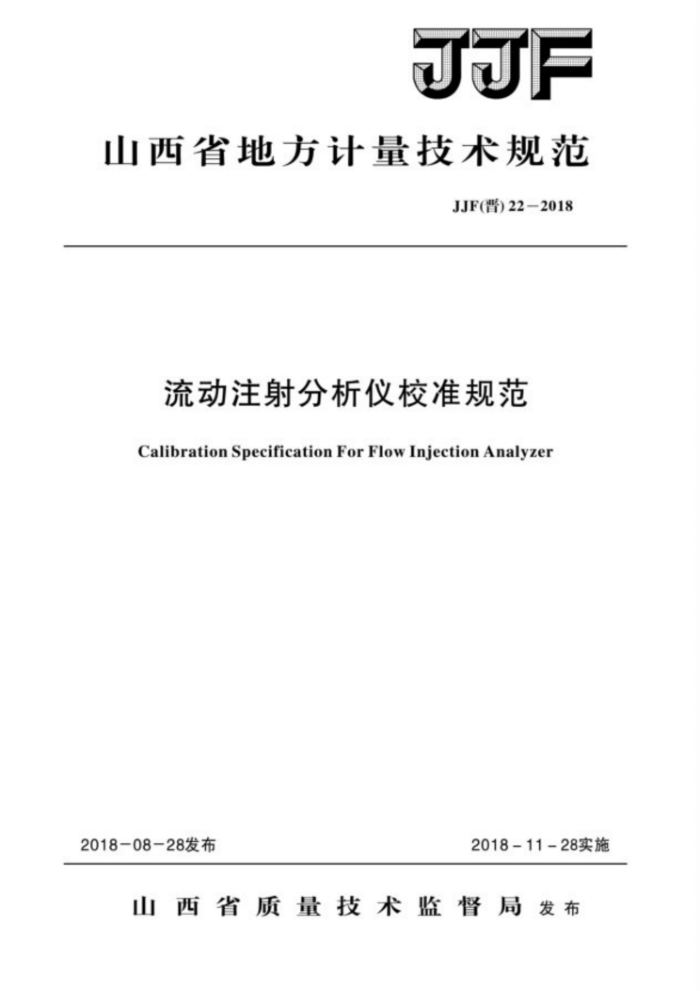

JJF
山西省地方计量技术规范
JJF(晋)22-2018
流动注射分析仪校准规范
CalibrationSpecificationForFlowInjectionAnalyzer
2018-08-28发布
2018-11-28实施
山西省质量技术监督局发布 JJF（晋）22-2018
流动注射分析仪校准规范
JJF（晋）22 -2018
CalibrationSpecification
ForFlowInjectionAnalyzer
本规范经山西省质量技术监督局2018年8月28日批准，并自2018年 11月28日起施行。
归口单位：山西省质量技术监督局起草单位：晋中市质量技术监督检验测试所
本规范由山西省质量技术监督局负责解释 JJF（晋）22-2018
本规范主要起草人：
白永强 (晋中市质量技术监督检验测试所) 陈杰 (晋中市质量技术监督检验测试所）张文云 (晋中市质量技术监督检验测试所）
参加起草人：
杜玫玫 (晋中市质量技术监督检验测试所）赵 芳 (晋中市质量技术监督检验测试所）侯美桃 (晋中市质量技术监督检验测试所) 陈 曦 (晋中市质量技术监督检验测试所）郝颖琦 (晋中市质量技术监督检验测试所）郑国栋 (晋中市质量技术监督检验测试所） JJF（晋）22-2018
目录
引言
(II)
范围引用文献·
1
1）
2 3 术语与定义· 4 概述· 5 计量特性： 6 校准条件· 6.1 实验室环境 6.2 校准设备标准物质， 7 校准项目和校准方法 7.1 泵流量稳定性·
(1) (1) (1) ·(2) (2) *(2) ·(3) (3) (3) (4) (4) (5) (5) (5) *(6) ·(7) (8) .(11)
7.2 相关系数· 7.3 线性误差 7.4 测量重复性 7.5 检出限 7.6 波长准确性和重复性 8 校准结果
复校时间间隔· 附录A 流动注射分析仪校准记录参考格式· 附录B 流动注射分析仪校准证书内页格式· 附录C流动注射分析仪滤光片波长示值误差测量结果的不确定度评定示例…(12) 附录D流动注射分析仪测定挥发酚线性误差的不确定度评定示例
9
(15)
附录E流动注射分析仪测定挥发酚检出限的不确定度评定示例....... ..·(19) JJF（晋）22-2018
引言
本规范依据JJF1071-2010《国家计量校准规范编写规则》、JF1059.1-2012《测
量不确定度评定与表示》、JJF1001-2011 《通用计量术语及定义》编制。
I JJF（晋）22-2018
流动注射分析仪校准规范
1范围
本规范适用于检测总磷、总氮、氰化物、挥发酚、阴离子表面活性剂等成分含量的流动注射分析仪的校准。 2 引用文件
JJF1059.1-2012 2测量不确定度评定与表示 JJF1071-2010 国家计量校准规范编写规则 JJF1568-2016 分光光度法流动分析仪校准规范 GB8538-2016 5食品安全国家标准饮用天然矿泉水检验方法 HJ 667-2013 ：总氮的测定连续流动法-盐酸萘乙二胺分光光度法 HJ670-2013 水质磷酸盐总磷的测定连续流动-钼酸铵分光光度法凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件
其最新版本（包括所有的修改单）适用于本规范。 3术语与定义 3.1峰高
样品峰相对于基线的高度。 3.2 峰面积
样品峰积分面积。 4概述
流动注射分析仪由进样器、蠕动泵、化学反应单元、检测器及A/D转换器等组成；根据检测项目的不同，对应有不同的检测模块（不同模块的化学反应单元不同，检测器波长不同），按照流动注射的方法，通过蠕动泵压缩不同管径的泵管，将反应试剂和待测样品按比例注入一个密闭、连续的流动载流中，在化学反应单元中发生显色反应，在检测器中测得其信号值，按照标准曲线法测定待测样品的浓度。
- JJF（晋）22-2018
载 流
4
预处理单元
自动进样器
蝎动泵
六通阀 显色单元
脱气
检测器
工作站
试剂空气气墨色试剂
图1：流动注射分析仪测定流程
计量性能要求流动注射分析仪各项技术指标见表1。
0
表1：流动注射分析仪主要技术指标
技术指标项目泵流量稳定性相关系数
技术要求 ≤5% ≥0.995 挥发酚 ≤10% 不大于3% 挥发酚
氰化物 阴离子表面
总磷 ≤5%
总氮 ≤5%
活性剂 ≤15%
线性误差
≤10%
测量重复性
氰化物 阴离子表面
总磷
总氮
活性剂
检出限
≤0.01mgL ≤0.05mg/L ≤0.002mg/L ≤0.002mgL ≤005mgL
波长准确性波长重复性注：以上指标不适用进行合格性判断，仅供参考
≤5nm ≤0.5 nm
6 校准条件 6.1 实验室环境 6.1.1实验室内不得有强烈机械振动和电磁干扰，不被强光直射，不得存放与实验无关的易燃易爆和强烈腐蚀性气体和试剂。 6.1.2 电源电压（220±22）V， 频率（50±0.5）Hz，仪器接地良好。 6.1.2 温度：（10~30）℃； 湿度：不大于85%RH，无明显水凝现象。
2
