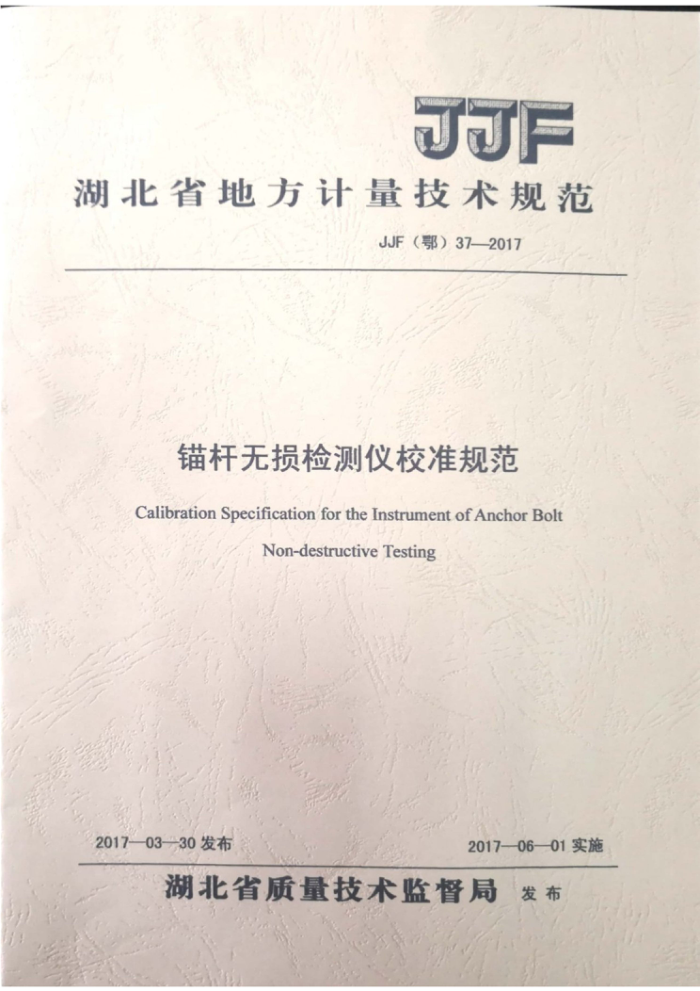

JJF
湖北省地方计量技术规范
JJF（鄂）37—2017
锚杆无损检测仪校准规范 Calibration Specification for the Instrument of Anchor Bolt
Non-destructive Testing
201703-30发布
2017-06—01实施
湖北省质量技术监督局 发布 JJF（鄂）37-2017
JJF（鄂）37-2017
锚杆无损检测仪校准规范 Calibration Specification for the Instrument of
Anchor Bolt Non-destructive Testing
归口单位：湖北省质量技术监督局主要起草单位：湖北省计量测试技术研究院参加起草单位：武汉中岩科技有限公司
武汉长盛工程检测技术开发有限公司长江大学
本规范由起草单位负责解释 JJF（鄂）37-2017
本规范主要起草人：
许 颖（湖北省计量测试技术研究院）郭海（湖北省计量测试技术研究院）徐爱华（湖北省计量测试技术研究院）杨冰（武汉中岩科技有限公司）刘 鎏（武汉长盛工程检测技术开发有限公司）王军民（长江大学）
参加起草人：
罗亚清（湖北省计量测试技术研究院）
王健（湖北省计量测试技术研究院）姚秋平（湖北省计量测试技术研究院）杨永波（武汉中岩科技有限公司）陶凤娟（武汉长盛工程检测技术开发有限公司）罗明璋（长江大学） JJF（鄂）37-2017
目录
1范围 2 引用文献 3术语. 3.1锚杆无损检测仪 4概述. 4.1原理与结构 4.2用途 5计量特性... 5.1时间示值相对误差 5.2动态范围. 5.3 电压幅值示值相对误差 5.4噪声电平.. 5.5米 样本锚杆长度测量一致性 5.6幅值线性误差 6校准条件.. 6.13 环境条件... 6.2校准用仪器设备 7校准项目和校准方法 7.1校准项目 7.2校准方法. 8校准结果的表达
(1) .(1) (1) .. (1) (1) (1) .. (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) .(2) (3) (3) (3) (7) (7) (8) (9) (10)
复校时间间隔..
9
附录A锚杆无损检测仪校准结果参考格式，附录B锚杆无损检测仪校准记录参考格式，附录C测量不确定度评定实例... JJF（鄂）37-2017
锚杆无损检测仪校准规范
1范围
本规范适用于锚杆无损检测仪（以下简称锚杆仪）的校准，其他类似的检测仪器也可参照本规范进行校准。 2 引用文件
GB/T11464 电子测量仪器术语 GB/T4793.1 测量、控制和实验室用电气设备的安全要求第1部分：通用要求 GB50086-2015
锚杆喷射混凝土支护技术规范岩土锚杆（索）技术规程
CECS22:2005 JGJ/T182-2009 锚杆锚固质量无损检测技术规程 SL326-2005
水利水电工程物探规程
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件其最新版本（包括所有的修改单）适用于本规范。
3术语 3.1锚杆无损检测仪
通过无损测试技术，用于锚杆杆体长度及锚杆锚固密实度、锚杆锚固缺陷位置分析的仪器设备。
4概述 4.1J 原理与结构
锚杆仪是采用应力波反射法检测锚杆长度的仪器，将接收传感器安装在锚杆端部在锚杆端部激发应力波，并沿锚杆传播至杆底再反射回端部 4.2用途
本规范指的锚杆仪适用于检测锚杆长度 5计量特性 5.1时间示值相对误差 JJF（鄂）37-2017
电信号优于±0.5%：振动信号优于土1.0%。 5.2动态范围
电信号不小于24dB；振动信号不小于18dB。 5.3电压幅值示值相对误差
锚杆仪电压幅值示值相对误差优于土10%。 5.4噪声电平
锚杆仪噪声电平小于1mV。 5.5样本锚杆长度测量一致性
样本锚杆长度测量一致性优于土3%。 5.6幅值线性误差
电信号衰减24dB，误差优于0.5dB；振动信号衰减18dB，误差优于1.0dB。
6米 校准条件
6.1环境条件
温度：20℃±5℃；
-
相对湿度：≤80%；一电源电压：电压为220V（±10%），频率为50Hz（±5%）一其它：周围无影响锚杆仪正常工作的强烈电磁场和强烈机械振动如果校准用仪器设备规定了正常使用的环境条件，应符合其规定。
6.2校准用仪器设备
锚杆仪校准用仪器设备主要有信号发生器、样本锚杆、标准振动台，其主要技术要求如下： 6.2.1信号发生器
频率范围：10Hz～50kHz，输出电压峰值不小于2V，频率准确度优于5×10~，失真度优于0.5%，可输出猝发音信号。 6.2.2样本锚杆
样本锚杆长度范围：（2~5）m，锚杆长度最大允许误差优于土0.5%。 6.2.3标准振动台
加速度波形失真度优于5%，横向振动比优于10%，加速度幅值准确度优于3%。 6.2.4功率放大器 JJF（鄂）372017
输出波形失真不大于2% 6.2.5标准衰减器
衰减范围（0—30）dB，频率范围（0—50）kHz，衰减误差：（0.5%士0.02）B，式中A为衰减量。 7 校准项目和校准方法 7.1 校准项目
锚杆仪校准项目见表1。
表1锚杆仪校准项目一览表
序号 - 2 3 4 5 6
技术要求条款号
校准方法的条款号
项目名称时间示值相对误差
5.1 5.2 5.3 5.4 5.5 5.6
7.2.1 7,2.2 7.2.3 7.2.4 7.2.5 7.2.6
动态范围
电压幅值示值相对误差
噪声电平
样本锚杆长度测量一致性
幅值线性误差
7.2 校准方法 7.2.1 时间示值相对误差
1）电信号测量如图1，连接锚杆仪主机与信号发生器，锚杆仪滤波器置合适档位，错杆仪长度测
量置最大值，调节信号发生器猝发音信号输出频率为1kHz，波数为5个，延迟为50us，读取锚杆仪上时域曲线首波的时间示值作为零位予以消除，调节猝发音信号延迟每500 S，在锚杆仪做一次时间测量，直至锚杆仪的测量上限，代入下式计算出时间示值相对误差。
8,-二×100%
(1)
to
式中： t。一一猝发音信号延迟时间，S; 1一一锚杆仪测出的时间，S： 8一一时间示值相对误差，%。 JJF（鄂）372017
按上述校准方法在锚杆仪信号带宽的频率范围内选择不少于5个频率点进行测量分别计算出时间示值相对误差，则误差最大值为时间示值相对误差。
锚杆仪主机
信号发生器
图1电信号测试系统框图
2)振动信号测量如图2，连接锚杆仪与振动台，锚杆仪滤波器置合适档位，锚杆仪长度测量置最大
值，调节信号发生器猝发音信号输出频率为1kHz，波数为5个，延迟为50μs，读取锚杆仪上时域曲线首波的时间示值作为零位予以消除。调节猝发音信号延迟每500μS，在锚杆仪做一次时间测量，直至锚杆仪的测量上限，代入式（1)计算，则误差最大值为时间示值相对误差。
振动台
信号发生器
功率放大器
锚杆仪主机
图2振动信号测试系统框图
7.2.2动态范围
1）电信号测量如图1，连接锚杆仪主机与信号发生器，锚杆仪滤波器置合适档位，调节信号发生
器输出，使在显示屏上适当位置处有稳定的垂直满刻度的信号，调节标准衰减器，读取信号幅度自垂直满刻度下降至刚能辨认之最小值时的衰减量，即为被检锚杆仪的动态范围。
2）振动信号测量如图2，连接锚杆仪与振动台，锚杆仪滤波器置合适档位，调节信号发生器输出，
使在显示屏上适当位置处有稳定的垂直满刻度的信号，调节标准衰减器，读取信号幅度自垂直满刻度下降至刚能辨认之最小值时的衰减量，即为被检锚杆仪的动态范围。 7.2.3电压幅值示值误差
如图1，连接锚杆仪主机与信号发生器，锚杆仪滤波器置合适档位，信号发生器输出频率为1kHz的信号，调节被测锚杆仪，使锚杆仪显示波幅达满幅的1/2以上。调节
