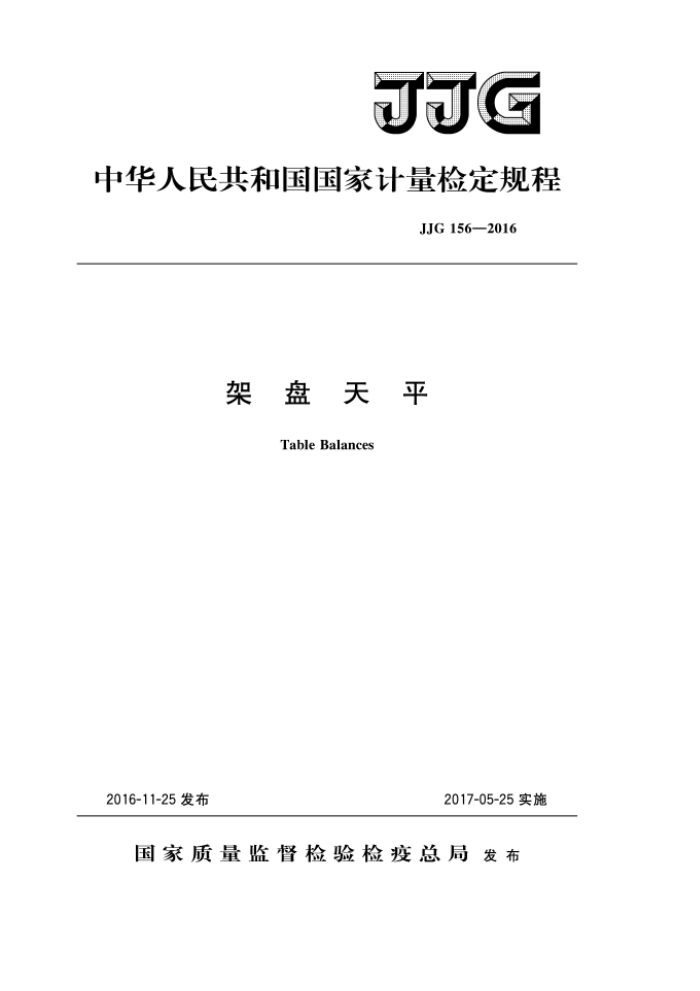

JJG中华人民共和国国家计量检定规程
JJG156—2016
架盘天平
Table Balances
2017-05-25实施
2016-11-25发布
国家质量监督检验检疫总局 厂发布 JJG156—2016
架盘天平检定规程 Verification Regulation
JJG156—2016 代替JJG156—2004
for Table Balances
归口单 位：全国质量密度计量技术委员会起草单 位：中国计量科学研究院
新疆维吾尔自治区计量测试研究院辽宁省计量科学研究院山西省计量科学研究院
本规程委托全国质量密度计量技术委员会负责解释 JJG 1562016
本规程主要起草人：
丁京安（中国计量科学研究院）徐秋莎（新疆维吾尔自治区计量测试研究院）孙达（辽宁省计量科学研究院）
参加起草人：
焦 凯（中国计量科学研究院）袁芳（山西省计量科学研究院） JJG 156—2016
目 录
引言范围·
(Ⅱ) (1) (1 ) (1 ) (1) (1 ) (1) (1) (1 ) (1) (2) (2) (2) (2 ) (2) (2) (2) (2) (3) ( 4 ) (4 ) (4) (4) (6) (6) (7) (8) (9)
1 2 引用文件
3 术语和计量单位 3. 1 最大秤量 3. 2 实际分度值 3. 3 检定分度值. 3. 4 检定分度数 3. 5 计量单位 4 概述 5 计量性能要求 5. 1 检定分度值e的形式 5. 2 检定分度值e的规定 5. 3 准确度级别 5. 4 基本参数· 5. 5 最大允许误差（MPE) 6通用技术要求. 6.1 外观要求 6.2结构的一般要求 7计量器具控制 7. 1 检定条件 7. 2 检定项目· 7. 3 检定方法.. 7. 4 检定结果的处理 7. 5 检定周期.. 附录A 架盘天平检定记录格式附录B 检定证书内页格式附录C 检定结果通知书内页格式
..
0444
I JJG156—2016
引言
本规程在计量性能要求、主要技术指标等方面部分采用了国际法制计量组织（OIML）国际建议R76-1：2006《非自动衡器第1部分》（Non-automaticweighting instruments）中的相关内容。与JJG156一2004相比，除编辑性修改外主要技术变化为：
本规程在起草格式执行JJF1002—2010国家计量检定规程编写规则》，增加
“引言”、“引用文件”、“术语和计量单位”
在“天平最大允许误差表2”中按不同量程范围给出天平相应载荷的最大允许
误差；
“在外观及结构检查”中，增加对天平计量特征的检查：
-
修改附录A架盘天平检定记录格式：修改附录B检定证书内页格式，增加检定项目所对应的最大允许误差内容：修改附录C结果通知书内页格式，增加检定项目所对应的最大允许误差内容。
本规程历次版本发布情况为：
JJG156—1983 架盘天平； JJG156—2004 架盘天平，
1 JJG156-2016
架盘天平检定规程
1范围
本规程适用于双盘、单杠杆、等臂式架盘天平（以下简称“天平”）的首次检定、 后续检定及使用中检查， 2引用文件
本规程引用下列文件： JJG99—2006砖码； JJF1229-2009质量密度计量名词术语：国际法制计量组织（01ML）国际建议R76-12006 非自动衡器 第1部分
(Non-automatic weighting instruments)
凡是注日期的引用文件，仅注日期的版本适用于本规程，凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规程。 3术语和计量单位 3.1最大秤量maximumcapacity
天平的最大承载能力。 32实际分度值actualscaleinterval
指相邻两个示值之差。 3：3检定分度值verificationscaleinteral
用于划分天平准确度级别与进行计量检定的、以质量单位表示的值。 注：检定分度值由生产厂根据表1的要求选定，
3.4检定分度数 fnumber of verification scale intervals
Mar
最大秤量与检定分度值之比，n= 3.5计量单位
采用的计量单位有：千克（kg）克（g）。 4概述
架盘天平主要是根据罗伯威尔机构和杠杆原理制成的。衡量时，架盘的一侧秤盘上放置被称物，另一秤盘上加放磁码或移动标尺游码，使指针对准中线，此时磁码质量或码质量与标尺读数值之和，即为所称量物品的质量。
架盘天平作为一种室内小型衡量仪器，以其操作简便、携带方便、价格便宜面广泛应用在医疗卫生、化学分析、环境监测等领域，架盘天平结构原理图见图1。
1 JJG 156—2016
一分度盘指针
托盘
横梁
C
? H
0 平街螺母
8
底座 游码
标尺
图 1 架盘天平结构原理图
5 计量性能要求 5. 1 检定分度值e的形式
检定分度值e的形式：
1×10*或2×10*或5×104
其中为正整数、负整数或零。 5.2 检定分度值e的规定
检定分度值e的规定：
e=d
5.3准确度级别
架盘天平的准确度级别为(ID级。 5.4基本参数
基本参数见表1。
表1 天平的基本参数
检定分度数
最大秤量 (Mar)
检定分度值
Maz
(e) 0.1 g≤e≤10 g
n
e
0.1 kg≤m≤20 kg 5.5 最大允许误差（MPE)
n=1000或n=2000
首次检定、后续检定时，加载或卸载码的最大允许误差见表2。
表2最大允许误差
最大允许误差
载荷m（以检定分度值e表示）
(MPE) ± 0. 5e ±1. 0e
0≤m≤5×10 5×10*
6.1.1天平的必备标记 6.1.1.1制造厂名称或商标。 6.1.1.2产品名称。 6.1.1.3型号。 6.1.1.4用一个椭圆和椭圆里面的罗马数字表示准确度级别。 6.1.1.5最大秤量：表示为Mar。 6.1.1.6实际分度值为d。 6.1.1.7 检定分度值为e。 6.1.1.8 出厂编号 6.1.1.9出厂日期（或以一定形式给出）。 6.1.2对标记的要求 6.1.2.1其有说明性标记的标牌须牢固可靠，不易涂擦、修改或拆卸； 6.1.2.2字迹清晰、大小适中，尺寸规范； 6.1.2.3标牌应安装在天平明显易读位置。 6.:2结构的一般要求 6.2.1适用性 6.2.1.1天平的设计与制造应符合预期的用途，并保证在整个检定周期内，正常使用时保持其计量性能： 6.2.1.2应能将载荷方便、安全地放置在天平的秤盘上。 6.2.2可靠性
天平的部件应不易被操作者拆卸。 6.2.3一般要求 6.2.3.1天平的外形光洁整齐，没有毛刺、裂纹、锈蚀和明显的砂眼； 6.2.3.2刀子垂直紧固于杠杆上。三把刀子相互平行，工作部位的刀刃平直，刀子两端面与刀刃成70°～80的夹角； 6.2.3.3刀子在两挡刀板之间的轴向移动应有适当的间距； 6.2.3.4天平的刀子、刀承、挡刀板和拉带均应进行热处理，其工作部位的硬度要求应符合国家标准的规定； 6.2.3.5与拉带连接的连接销不得松动； 6.2.3.6刀承紧固于重力架和杠杆支架上，其夹角工作部位成圆弧形 6.2.3.7平衡螺杆紧固于杠杆上：平衡螺母在旋动时松紧适宜：空载平衡时：螺母应位于螺杆中部： 6.2.3.8分度标牌的分度线清晰均匀，指针紧固并与杠杆相垂直，指针与分度线重合部分不超过分度线的宽度。天平指针摆动灵活，摆幅应超过分度标牌两侧最未分度线，并有限位装置。指针应覆盖分度标牌最短分度线的3/5～4/5，并使其与分度标牌的间距小于1.5mm； 6.2.3.9天平游码标尺光洁平直，连接部分紧固，数字和刻度线清晰均匀，并标明质量单位“g"
3
