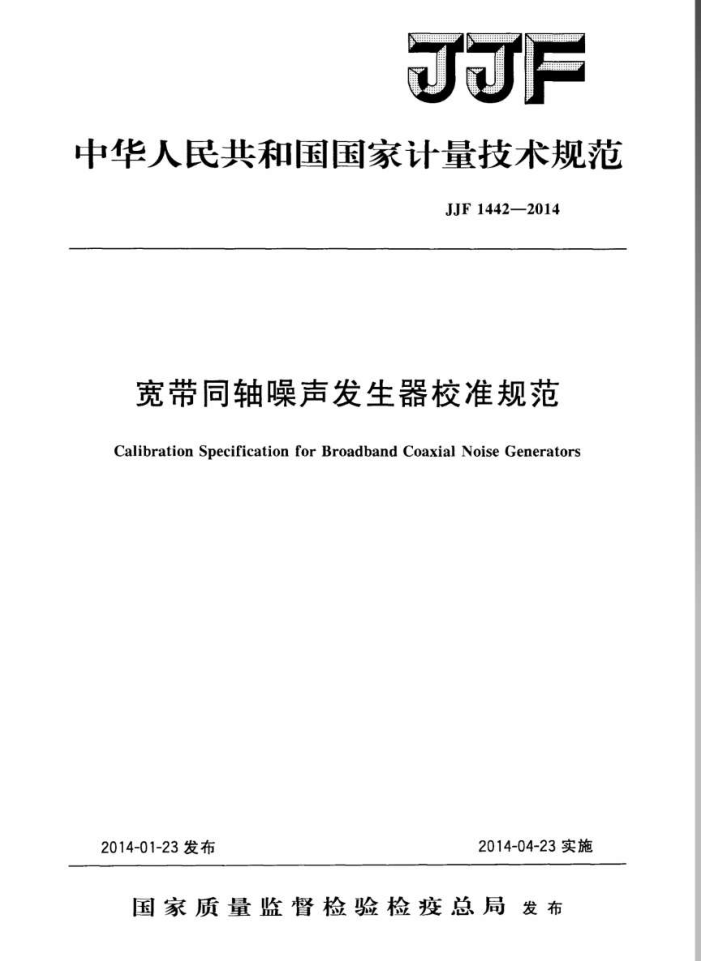

中华人民共和国国家计量技术规范
JJF1442—2014
宽带同轴噪声发生器校准规范
Calibration Specification for Broadband Coaxial Noise Generators
2014-04-23实施
2014-01-23发布
国家质量监督检验检疫总局发布 中华人民共和 国国家计量技术规范宽带同轴噪声发生器校准规范
JF1442—2014
国家质量监督检验检疫总局发布
*
中国质检出版社出版发行北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）
网址www.spe.net.cn
总编室：（010)64275323发行中心：（010)51780235
读者服务部：（010)68523946 中国标准出版社秦皇岛印刷厂印刷
各地新华书店经销
*
开本880×1230 1/16印张1字数22千字 2014年5月第一版2014年5月第一次印刷
*
书号：155026·J-2906 定价 18.00元
如有印装差错由本社发行中心调换
版权专有侵权必究举报电话：（010)68510107 JJF1442—2014
宽带同轴噪声发生器校准规范
CalibrationSpecification for Broadband Coaxial
JJF1442—2014
Noise Generators
归口单位：全国无线电计量技术委员会主要起草单位：电信科学技术第四研究所
中国计量科学研究院上海通信计量站
参加起草单位：中国兵器工业集团第206研究所
本规范委托全国无线电计量技术委员会负责解释 JJF1442—2014
本规范主要起草人：
李云峰（电信科学技术第四研究所）梁伟军（中国计量科学研究院）李弼德（上海通信计量站）
参加起草人：
康婧（电信科学技术第四研究所）解春凤（电信科学技术第四研究所）赵雷（中国兵器工业集团第206研究所）赵多飞（中国兵器工业集团第206研究所） JJF1442—2014
目
录
引言 1 范围. 2 引用文件· 3 术语和计量单位 3.1 超噪比. 3.2 Y系数 4 概述· 5 计量特性 6 校准条件. 6.1 环境条件 6.2 测量标准及其他设备 1 校准项目和校准方法 7. 1 校准项目 7.2 校准方法 8 校准结果表达 9 复校时间间隔附录A校准记录表格式附录B 校准证书内页格式附录C 校准不确定度评定
(I) (1) (1) (1) (1) (1) (1) (2) (2) （2） (2) (2) (2) (2) (4) (4) (5) (6) (7)
I JJF1442—2014
引言
本规范依据JF1071《国家计量校准规范编写规则》编制，相关术语及测量不确定度评定遵循JJF1001通用计量术语及定义》和JJF1059.1《测量不确定度评定与表示》两个文件。
本规范主要涉及宽带同轴噪声发生器超噪比（ENR）和端口电压驻波比 （VSWR) 参数的校准，采用Y系数法校准超噪比，用网络分析仪校准电压驻波比，
本规范为首次发布
I JJF1442—2014
宽带同轴噪声发生器校准规范
1范围
本规范规定了宽带同轴噪声发生器（以下简称噪声发生器）的校准项目、校准条件、校准方法、校准结果表达、复校时间间隔等，适用于频率范围为10MHz～40GHz 噪声发生器的校准。
2引用文件
本规范引用了下列文件： JJF1188—2008无线电计量名词术语及定义凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位
3.1超噪比ENR：excessnoiseratio
噪声发生器输出噪声温度T与标准噪声温度T。之差除以标准噪声温度T。，常用分贝表示，如公式（1）所示。
T-T。 T。
ENR=10lg
(1)
式中： ENR-超噪比，dB；
T噪声发生器输出噪声温度，K； T。标准噪声温度，T。=290K。
3.2Y系数Ycoefficient
当在二端口网络输人端依次输人两个资用噪声功率时，网络的输出端得到的两个相应资用噪声功率之比，如公式（2）所示。
Y-N
(2)
式中： N.一一第一次网络输出端得到的资用噪声功率，W； N2一第二次网络输出端得到的资用噪声功率，W。
4概述
噪声发生器由噪声产生器件和匹配网络构成，其中常见的噪声产生器件有雪崩二极管、气体放电管等。噪声发生器主要用于测量放大器、混频器和接收机等元器件和仪器设备的噪声系数，其超噪比需通过校准给出。
1 JJF1442—2014
5 5计量特性
频率范围：10MHz~40GHz；超噪比：1dB~30dB；电压驻波比（VSWR）：≤1.35。
6 校准条件
6.1环境条件
环境温度：23℃土5℃；相对湿度：20%~80%；电源要求：220（1±10%）V、（50±1）Hz；周围无影响仪器正常工作的电磁干扰、机械振动和强气流。
6.2测量标准及其他设备 6.2.1标准噪声发生器
频率范围：10MHz~40GHz；超噪比：1dB~30dB；电压驻波比：≤1.35。
6.2.2噪声校准装置
频率范围：10MHz~40GHz；超噪比范围：1dB~30dB；本机噪声系数：<12.5dB；输入端口电压驻波比：≤1.2；分辨力：不大于0.01dB。
6.2.3失量网络分析仪
额率范围：10MHz~40GHz：电压驻波比范围：1~5。
6.2.4所有校准用设备均应经检定或校准，符合使用要求，并在检定或校准有效期内使用。 7 3 校准项目和校准方法 7.1校准项目
1）外观及工作正常性检查； 2）超噪比； 3）电压驻波比。
7.2校准方法 7.2.1外观及工作正常性检查
1）被校噪声发生器应有使用说明书。 2）被校噪声发生器接头处应无变形，不应有影响电气性能的机械损伤。
2
