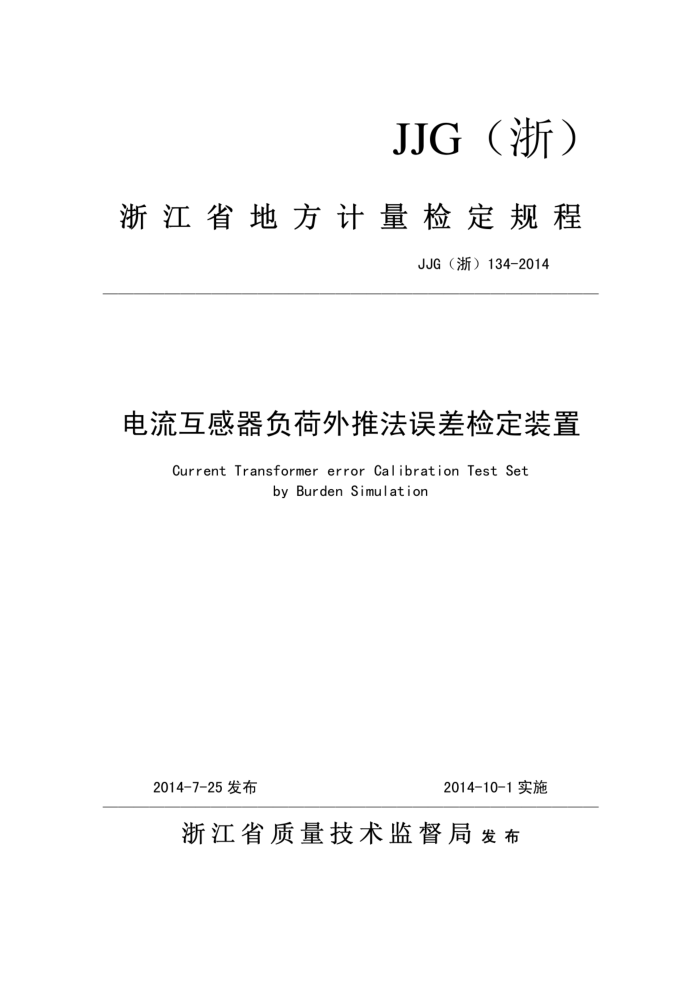

JJG（浙）
浙江省地方计量检定规程
JJG（浙）134-2014
电流互感器负荷外推法误差检定装置
Current Transformer error Calibration Test Set
by Burden Simulation
2014-7-25发布
2014-10-1实施
浙江省质量技术监督局发布 电流互感器负荷外推法误差检定装置检定规程 VerificationRegulation of Current TransformererrorCalibrationTestSet
JJG（浙)134-2014
by Burden Simulation
本规程经浙江省质量技术监督局2014年7月25日批准，并自2014 年10月1日起施行。
归口单位：浙江省质量技术监督局主要起草单位：国网浙江省电力公司电力科学研究院
浙江省计量科学研究院
参加起草单位：宁波三维电测设备有限公司
本规程委托国网浙江省电力公司电力科学研究院负责解释 本规范主要起草人：许灵洁（国网浙江省电力公司电力科学研究院）张卫华（国网浙江省电力公司电力科学研究院）陈志明（浙江省计量科学研究院）
参加起草人：朱重冶（宁波三维电测设备有限公司）李航康（国网浙江省电力公司电力科学研究院）周琦（国网浙江省电力公司电力科学研究院）吴白丁（浙江省计量科学研究院） 目
录
引言
(II) (1) (1) (1) (1) (3) (4) (4) (5) (6) (11) (11) (12) (13)
范围引用文献·
2 3 概述·
计量性能要求 5 通用技术要求· O 计量器具控制 6.1 检定条件 6.2 检定项目 6.3 检定方法 6.4 检定结果的处理 6.5 检定周期附录A负荷外推法检定电流互感器误差工作原理附录B电流互感器负荷外推法误差检定装置检定原始记录。 附录C电流互感器负荷外推法误差检定装置检定证书内页格式.... +*o.*(21) 附录D电流互感负荷外推法误差检定装置检定结果通知书内页格式。.。（24）
1 引言
本规范按照JJF1002-2010《国家计量检定规程编写规则》进行编写。 本规范是首次制定的国家计量检定规程，主要依据JJG169-2010《互感器校验
仪》、JJG313-2010《测量用电流互感器》、JJG1021-2007《电力互感器》、JJF1264-2010 《互感器负荷箱校准规范》、DL/T313-2010《1000kV电力互感器现场检验规范》、 DL/T668-1999《测量用互感器检验装置》技术要求制定。
I 电流互感器负荷外推法误差检定装置
1范围
本规程适用于基于负荷外推法工作原理，测量0.2S级及以下电流互感器基本误差和磁饱和裕度的电流互感器误差检定装置的首次检定、后续检定和使用中的检查。 2 引用文献
JJG169-2010 互感器校验仪 JJG313-2010 测量用电流互感器 JJG1021-2007 7电力互感器 JJF1264-2010 0互感器负荷箱校准规范 DL/T313-2010 1000kV电力互感器现场检验规范 DL/T 668-1999 9测量用互感器检验装置使用本规程时，应注意使用.上述引用文献的现行有效版本。
3概述
电流互感器负荷外推法误差检定装置是用于现场检定电流互感器基本误差和磁饱和裕度的计量标准设备，它由标准电流互感器、电流互感器校验仪、电流负荷箱、自动升流设备以及互感器的一次和二次回路接线组成。当装置（电流互感器负荷外推法误差检定装置）输出电流的大小满足标准电流互感器比较法工作原理测量被检电流互感器的基本误差时，则装置可以采用比较法工作原理直接测量被检电流互感器在1%～120%额定一次电流下的基本误差。否则，装置采用比较法工作原理直接测量被检电流互感器在1%、5%、20%额定一次电流下的误差，而在被检电流互感器20%以上额定一次电流下的误差则采用负荷外推法工作原理间接测量。
注：磁饱和裕度是指被检电流互感器铁心磁通密度在相当于它的1.5倍额定电流和额定负荷状态下的误差。 4计量性能要求 4.1准确度等级
在工作频率50Hz下，装置准确级别为0.05S级。
1 4.2基本误差
在表1的参比条件下，装置基本误差应不超过表2规定的误差限值。
表1 检定的参比条件
环境温度 相对湿度 电源频率 电源波形
环境电磁场干扰强度
畸变系数
装置被检定时，其自身产生的
10℃~35℃ ≤85% 50Hz±0.2 Hz 5% 电磁场对被试电流互感器弓
起的测量误差应不大于被试电流互感器误差限值的1/10。
表2装置基本误差限值比值误差测量基本误差
相位误差测量基本误差
装置基本误差
±% 5~120 150
±() 5~120 150
额定电流百分数% 装置准确级 0.05S 0.10 0.05 0.075
1
1 4
3
2
4.3装置内附标准电流互感器 4.3.1标准互感器（内附标准电流互感器）准确度等级应不低于0.05S级，在检定环境条件下的实际误差应不大于0.2S级电流互感器基本误差限值的1/5，其变差（电流上升与下降时两次测得误差值之差）应不大于其基本误差限值的1/5。 4.3.2标准互感器的额定一次电流标准值至少应包括8A、10A、12A、12.5A、 15A、20A、25A、30A、40A、50A、60A、75A、80A以及它们的10倍数和 100倍数。
注：标准互感器的额定一次电流标准值可不包含60A、75A和80A的100倍数， 4.3.3标准互感器额定二次电流为5A时，额定二次负荷应不小于5VA：额定二次电流为1A时，额定二次负荷应不小于1VA；额定功率因数为1.0。 4.4装置内附电流互感器校验仪 4.4.1校验仪（内附电流互感器校验仪）准确度等级应不低于2.0级 4.4.2校验仪比值差和相位差示值分辨力应能满足测量0.05S级标准电流互感器误差测量要求。 4.5装置内附电流负荷箱 4.5.1负荷箱（内附电流负荷箱）额定工作电流为5A和1A，额定容量应为 3.75VA、5VA、6VA、7.5VA、10VA、12.5VA、15VA、20VA、25VA、30VA、
2
