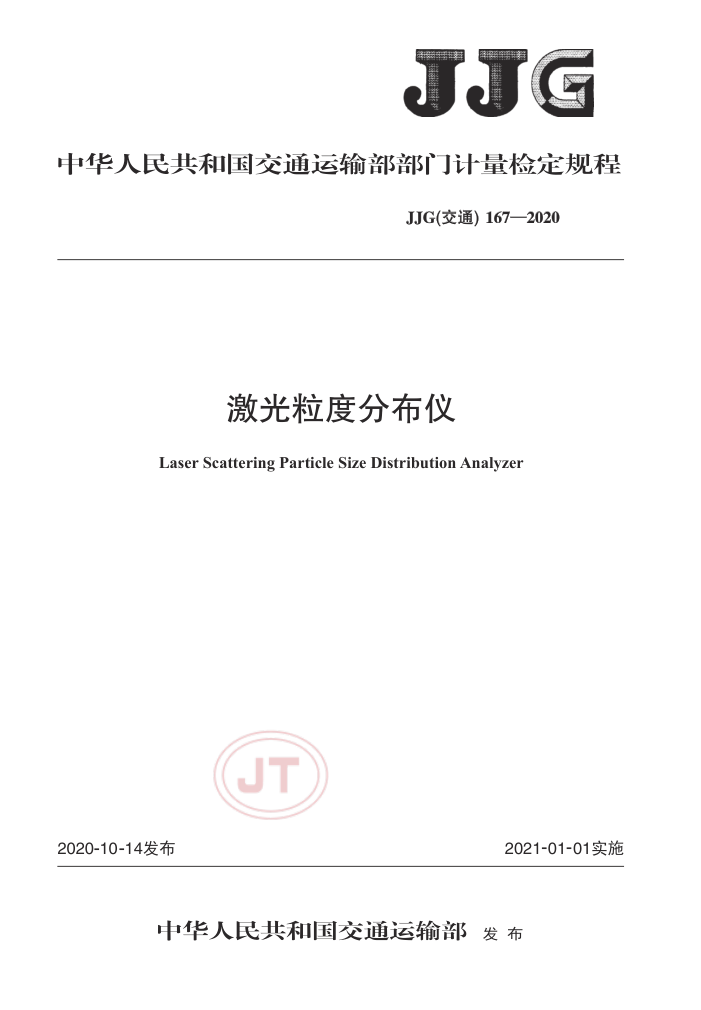

中华人民共和国交通运输部部门计量检定规程
JJG(交通）167—2020
激光粒度分布仪
Laser Scattering Particle Size Distribution Analyzer
JT
2021-01-01实施
2020-10-14发布
中华人民共和国交通运输部发布 JJG（交通）167—2020
激光粒度分布仪
检定规程
JJG（交通）167 2020
.
Verification Regulation of Laser Scattering
Particle Size Distribution Analyzer
归口单位：全国水运专用计量器具计量技术委员会主要起草单位：中交天津港湾工程研究院有限公司
天津港湾工程质量检测中心有限公司
中交第一航务工程勘察设计院有限公司
国家水运工程检测设备计量站
参加起草单位：丹东百特仪器有限公司
本规程委托全国水运专用计量器具计量技术委员会负责解释 JJG（交通）167—2020
本规程主要起草人：
朱耀庭（中交天津港湾工程研究院有限公司）郑爱荣（天津港湾工程质量检测中心有限公司）李明英（中交天津港湾工程研究院有限公司）曹胜敏（中交第一航务工程勘察设计院有限公司）张红亮（中交第一航务工程勘察设计院有限公司）
高术仙（国家水运工程检测设备计量站）参加起草人：
董青云（丹东百特仪器有限公司） JJG（交通）167—2020
目 录
引言
范围引用文件术语和定义概述 5 计量性能要求 6 通用技术要求 7计量器具控制附录A激光粒度分布仪检定记录表格式 ... 附录B激光粒度分布仪检定证书内页格式附录C激光粒度分布仪检定结果通知书内页格式
1 2 3 4
I JJG（交通）167—2020
引言
本规程依据JJF1002- 2一2010《国家计量检定规程编写规则》编写。 JJG（交通）167—2020
激光粒度分布仪检定规程
1范围
本规程适用于激光粒度分布仪的首次检定、后续检定和使用中检查。 2引用文件
本规程引用下列文件： GB/T19077粒度分析激光衍射法凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规程。 3术语和定义
GB/T19077界定的及以下术语和定义适用于本规程。
3.1
激光粒度分布仪laser scatteringparticle sizedistribution analyzer 采用激光衍射/散射原理进行颗粒大小及粒度分布检定的仪器。
3.2
粒度particlesize 与所检定颗粒体积相同的球体的直径大小。
3.3
中位粒径mediandiameter 在粒度大小分布图上，样品颗粒含量累计达到50%时所对应的粒径值，也称中位径或
中值粒径，以Dso表示。 3.4
分辨力resolving power 采用激光粒度分布仪测量GBW（E）120001、GBW（E）120005两种标准物质的等体积
混合物时，仪器分辨出两个独立峰形的能力
4概述
激光粒度分布仪可用于粒度物质的颗粒粒度大小分布测量。该仪器通常由光学探测器、激光光源、光束处理单元等组成，同时需要配置超声分散系统、样品循环系统、计算机等辅助设备。激光粒度分布仪测量原理如图1所示。
当颗粒样品以一定的浓度分散到介质（根据材料的不同可以以水或空气等作为介质）后，激光光源发射出的激光光束经光束处理单元处理，透过测量区时遇到被测样品产生各种角度散射，散射光传播到光电检测器，光电检测器测量出各种角度的散射光强度，并将散射光强度信号转换成电信号传输到计算机中，计算机通过相应的光学模型和数学模型计算出被测样品颗粒粒径大小及分布情况。
1 JJG（交通）167—2020
前向散射角
光学探测器
被测颗粒
傅里叶透镜
激光光源
光束处理单元图1 激光粒度分布仪测量原理示意图
5计量性能要求 5.1变异系数
对编号为GBW（E）120001、GBW（E）120003、GBW（E）120005、GBW（E）120008四种标准物质分别进行连续测量，连续测量结果的D5.变异系数应符合表1的规定。
表1激光粒度分布仪对标准物质连续测量的D变异系数
Dso变异系数
标准物质编号 GBW(E)120001 GBW(E)120003 GBW(E)120005 GBW(E)120008
≤6%
≤3%
5.2相对误差
对编号为GBW（E）120001、GBW（E）120003、GBW（E）120005、GBW（E）120008四种标准物质分别进行测量的结果与相应标准物质证书上载明的标准值的相对误差应符合表2的规定。
表2激光粒度分布仪对标准物质测量的相对误差
相对误差
标准物质编号 GBW(E)120001 GBW(E)120003 GBW(E)120005 GBW(E)120008
≤15%
≤10%
≤8%
5.3分辨力
对GBW（E）120001、GBW（E）120005两种标准物质按相同的体积混合后进行测量若出现两个独立且不相连的峰形，则该仪器的分辨力为合格（A级）；若出现两个独立但明显相连的峰形，则该仪器的分辨力为合格（B级）：若无明显的两个独立峰形，则该仪器的分辨力不合格。 5.4电压影响因子
仪器在工作电压分别为209V、220V和231V时对同一标准物质的同一被测状态进
2 JJG（交通）167—2020
行测量，209V、231V电压时测量的Dsc偏差不大于220V电压时测量的Dsc的3%。 6通用技术要求 6.1外观
外观要求如下： a）仪器应外表整洁无锈蚀、零部件无脱落、标识清晰： b)样品池和透镜外表应光洁、无划痕，循环管路内应无明显的污迹或堵塞。
6.2联机
计算机与仪器的通信应正常。
6.3铭牌
应有清晰的铭牌，标有产品名称、规格型号、产品编号、出厂日期以及生产单位。
7计量器具控制 7.1检定条件 7.1.1检定环境条件
检定环境要求如下： a）室温：15℃~30℃； b)相对湿度：应不大于85%； c）交流电压：220V±11V d)周围无影响检定结果的振动、冲击、电磁场、粉尘等干扰。
7.1.2检定用标准物质及设备
检定用标准物质及设备要求如下： a）标准物质：GBW（E）120001、GBW（E）120003、GBW（E）120005、GBW（E)120008； b)单相电压调压器：输出交流电压0V~250V，功率不小于1kW； c）数字电压表：0V~250V不低于2.5级。
7.2检定项目
检定项目见表3，检定记录表见附录A。
表3检定项目一览表首次检定
检定项目
后续检定
使用中检查
外观联机铭牌变异系数相对误差分辨力电压影响因子
*
+ + + +
+ + + x +
+ + + + + +
+ + +
注：凡需检定的项目用“+”表示，不需检定的项目用“-”表示。
3
