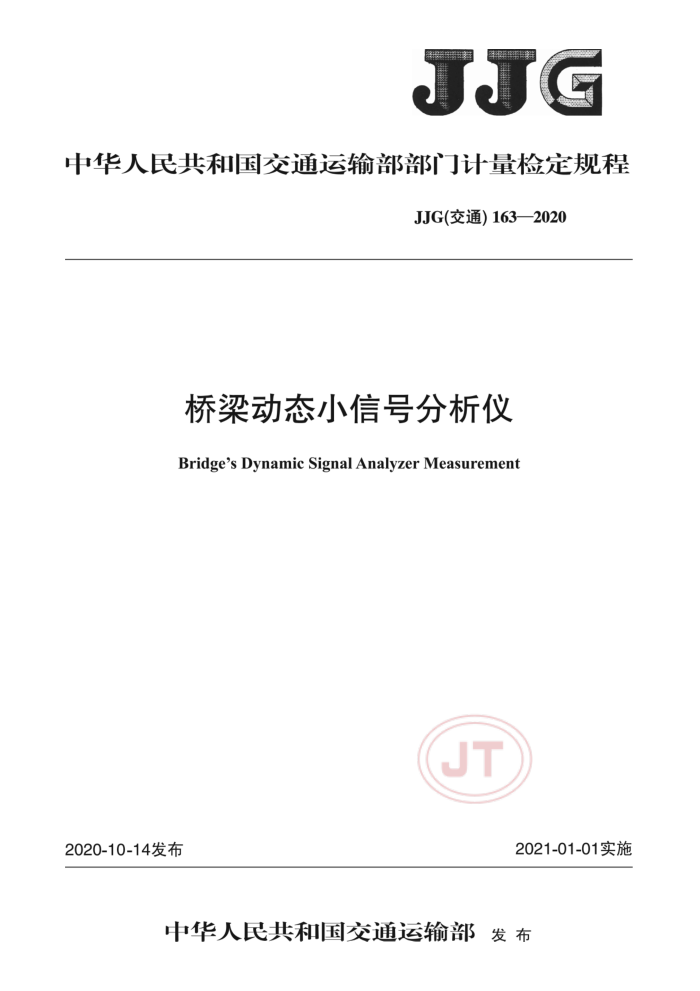

JJG
中华人民共和国交通运输部部门计量检定规程
JJG(交通)163—2020
桥梁动态小信号分析仪 Bridge's Dynamic Signal Analyzer Measurement
JT
2021-01-01实施
2020-10-14发布
中华人民共和国交通运输部发布 JJG（交通）163—2020
桥梁动态小信号分析仪
检定规程
JJG（交通）163- -2020
Verification Regulation of Bridge's Dynamic Signal Analyzer Measurement
归口单位：全国公路专用计量器具计量技术委员会主要起草单位：交通运输部公路科学研究所
国家道路与桥梁工程检测设备计量站中国合格评定国家认可中心
JT
本规程委托全国公路专用计量器具计量技术委员会负责解释 JJG（交通）163—2020
本规程主要起草人：
周毅姝（交通运输部公路科学研究所）曹瑾瑾（国家道路与桥梁工程检测设备计量站）安平（中国合格评定国家认可中心）蔡曙日（交通运输部公路科学研究所）卢达义（国家道路与桥梁工程检测设备计量站）王鹏飞（国家道路与桥梁工程检测设备计量站）
JT JJG（交通）163—2020
目 录
引言
范围引用文件概述计量性能要求
1 2 3 4 5通用技术要求 6计量器具控制附录A桥梁动态小信号分析仪检定记录表格式附录B桥梁动态小信号分析仪检定证书内页格式附录C桥梁动态小信号分析仪检定结果通知书内页格式
10
JT
1 JJG（交通）163—2020
引言
本规程依据JJF1002一2010《国家计量检定规程编写规范》编写。
JT JJG（交通）163—2020
桥梁动态小信号分析仪检定规程
1范围
本规程适用于分析频率范围在0Hz~200Hz范围内桥梁动态小信号分析仪的首次检定、后续检定和使用中检查。 2引用文件
本规程引用下列文件： JJG834动态信号分析仪凡是注日期的引用文件，仅注日期的版本适用于本规程：凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规程。 3概述
桥梁动态小信号分析仪应用于0Hz～200Hz的桥梁模态、索力频率、冲击系数的测量与分析。
桥梁动态小信号分析仪通过信号的采集与处理，对各种动态信号进行实时的时域、频域和幅值的分析。
桥梁动态小信号分析仪结构示意如图1所示。
1
2
0000
图1 桥梁动态信号分析仪结构示意图
1———数据视窗： 3———通道；
一传感器
2-功能键；
4计量性能要求
4.1示值误差及重复性
示值误差及重复性要求见表1。
表1示值误差及重复性要求
示值误差 % ±1.0 ±1.0 ±2.0 ±5.0
重复性 %
参数电压频率应变加速度
2. 0 3.0
1 JJG（交通）163—2020
4.2通道一致性
通道一致性要求见表2。
表2通道一致性要求
幅值比 dB ± 0.3
相位差
通道一致性
±3
5通用技术要求 5.1外观
桥梁动态小信号分析仪表面应无明显的凹痕、破损、锈蚀等。 5.2铭牌
桥梁动态小信号分析仪应具有清晰的铭牌，铭牌内容包括仪器名称、型号、制造厂和出厂编号等。 5.3可靠性
桥梁动态小信号分析仪所有结构连接件和电气连接件应安装牢固，不应有松动、脱焊、接触不良等现象。 6计量器具控制 6.1检定条件 6.1.1检定环境条件
检定环境条件要求如下： a）环境温度：23℃±5℃； b）环境湿度：不大于80%RH： c）电源电压的变化应在标称电压的±10%范围内： d）检定现场应保持清洁，无强振源、强磁场的干扰或腐蚀性气液体。
6.1.2检定器具
检定器具要求如下： a）直流信号发生器（标准电压源表）：量程范围应覆盖20mV~5V分辨力不大
于1μV;
b）数字电压表（纳伏表）：测量精度优于0.1%； c）低频信号发生器：可激励出200Hz以下的频率信号，失真度优于0.03%，频率稳定
度优于0.05%，幅值8h稳定性优于1%；
d)数字频率计：准确度不低于1×10-5： e）模拟应变量校准器：校准测量范围为0μ8~99999μ8，准确度等级为0.02级，工作
频率范围为0kHz~50kHz；
f)低频振动标准装置：低频振动台的频率示值误差优于±0.1%，加速度标准器频率灵敏度幅值不确定度优于1.0%.灵敏度频率响应幅值误差优于2%；
g)白噪声信号发生器：正态幅值分布，上限频率不低于被检分析仪的最高分析频率。
2 JJG（交通）163—2020
6.2检定项目
检定项目见表3，检定记录表格式见附录A。
表3检定项目
后续检定
使用中检查
检定项目通用技术要求电压示值误差频率示值误差频率示值重复性应变示值误差应变示值重复性加速度示值误差通道一致性注：凡需检定的项目用+”表示，不需检定的项目用“-”表示，
首次检定
x
+ + + + + + + +
+
x
+ + + +
I
+
+
+
x
6.3检定方法 6.3.1外观和铭牌
检定方法如下：目测检查分析仪外观和铭牌等。
6.3.2电压示值误差
检定步骤如下： a）连接直流信号发生器、数字电压表、标准源表和桥梁动态小信号分析仪： b）直流信号发生器输入满量程20%的电压，记录数字电压表的电压示值（V），每间隔
10s读取一次桥梁动态小信号分析仪电压示值，共读取5次；
c）计算桥梁动态小信号分析仪测得的电压示值算数平均值（V，），按式（1）计算电压示值误差（V）。
Vp - V
VA
(1)
× 100%
:
V
式中： V- 一电压示值误差： Vp——桥梁动态小信号分析仪测得的电压示值算数平均值，mV; V—电压示值,mV。
6.3.3频率示值误差
检定步骤如下： a）连接低频信号发生器、数字频率计和桥梁动态小信号分析仪 b）启动试验仪器，低频信号发生器输入满量程20%的频率，记录数字频率计的频率值
作为激励频率值（F），连续读取5次桥梁动态小信号分析仪的频率示值，并计算频率平均
3
