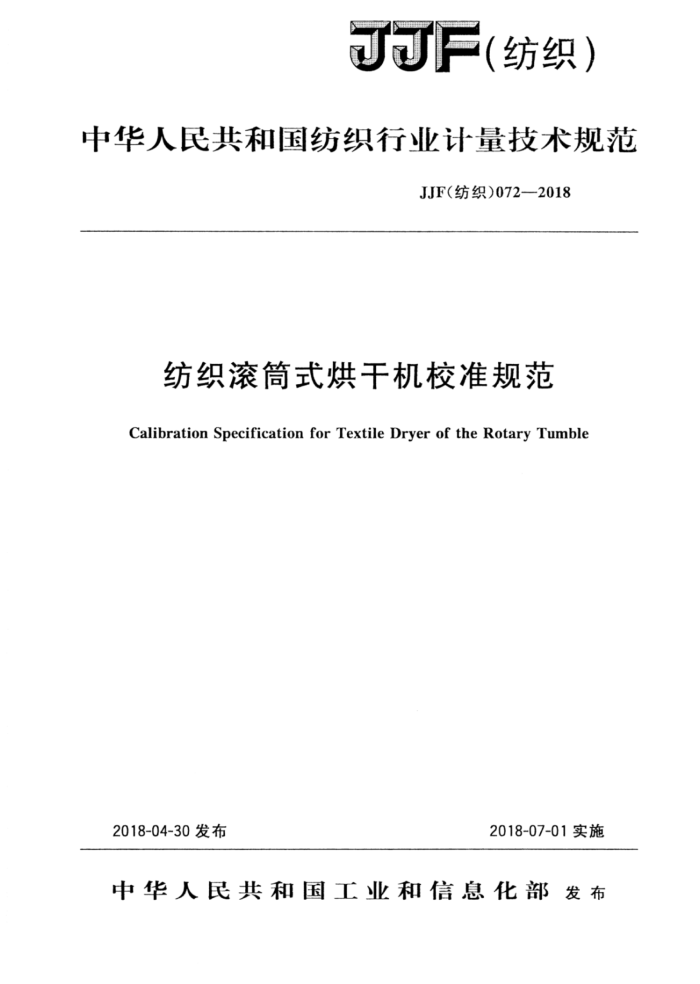

JF( 纺织）
中华人民共和国纺织行业计量技术规范
JJF(纺织)072—2018
纺织滚筒式烘干机校准规范
Calibration Specification for Textile Dryer of the Rotary Tumble
2018-04-30 发布
2018-07-01实施
中华人民共和国工业和信息化部发布 JJF（纺织）072—2018
纺织滚筒式烘干机校准规范
JJF（纺织)072—2018
Calibration Specification for Textile Dryer of the Rotary Tumble
归口单位：纺织计量技术委员会主要起草单位：福建省纤维检验局参加起草单位：南通宏大实验仪器有限公司
泰州市计量测试院广州纤维产品检测研究院温州市大荣纺织仪器有限公司河南工程学院
本规范委托纺织计量技术委员会负责解释 JJF（纺织）072—2018
本规范主要起草人：
阮鸣梁 （福建省纤维检验局）邓力生（福建省纤维检验局）黎仲明（广州纤维产品检测研究院）林登光 (福建省纤维检验局)
参加起草人：
杨卫林 (南通宏大实验仪器有限公司) 韩越 (泰州市计量测试院) 邵宪锦（温州市大荣纺织仪器有限公司）朱进忠 总（河南工程学院） JJF（纺织）0722018
目
录
引言 1
(I) (1) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (3) (3) (4) (5) (6) (8)
范围· 25 引用文件 3 概述 4 通用要求· 4.1外观 4.2电气安全 4. 3 操作及显示功能 5计量特性· 67 校准条件 6.1 环境条件· 6.2 使用的测量设备... 7 校准项目及校准方法： 7.1 校准项目 7.2 校准前准备· 7.3校准方法 8校准结果表达· 9 复校时间间隔附录A纺织滚筒式烘干机校准记录表附录B出风温度示值误差的测量不确定度评定（示例）
.
.
.
T JJF(纺织）072—2018
引言
本规范依据JJF1071-2010《国家计量校准规范编写规则》、JJF1059.1一2012《测量不确定度评定与表示》、JJF1001一2011《通用计量术语及定义》规定的规则编写。
本规范参考了GB/T8629一2017《纺织品试验用家庭洗涤和干燥程序》中有关试验仪器的相关技术要求、技术指标及检验方法。
本规范为首次发布。
Ⅱ JJF（纺织）072—2018
纺织滚简式烘干机校准规范
1范围
本规范规定了纺织滚简式烘干机的计量特性及校准方法，适用于纺织滚简式烘干机的校准。其他类似设备的校准可参照本规范。
2引用文件
本规范引用下列文件： GB/T8629一2017纺织品试验用家庭洗涤和干燥程序 JJF（纺织）052--2012织物缩水率试验机校准规范凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修订单）适用于本规范。
3概述
纺织滚筒式烘干机工作原理是在风机的抽力作用下，烘干机外冷空气直接通过进风口与加热器热交换后变成干燥的热空气，然后与滚筒中翻滚的衣物进行热交换后被排出滚筒，而翻滚的衣物在干燥热空气作用下水分逐步蒸发并均勾烘干。GB/T8629一2017 《纺织品试验用家庭洗涤和干燥程序》中按输人功率、滚筒尺寸、干燥系统等参数不同，规定了A1型、A2型、A3型三种烘干机。
4通用要求
4.1外观
纺织滚筒式烘干机应在适当位置装有铭牌，铭牌上注明仪器型号、规格、制造厂、 产品编号及出厂日期等。纺织滚筒式烘干机整机及各零部件表面光洁匀净，无碰伤、毛刺、裂纹、漆层或镀层脱落、锈蚀等缺陷。使用中及修理后的仪器应无影响计量性能的外观缺陷。提升片2个或3个。 4.2电气安全
仪器绝缘电阻应≥5MQ，接地电阻应<1Q。 4.3操作及显示功能
各操作按键正常，各仪表显示功能正常。 5计量特性
计量特性见表1。
1 JJF（纺织）072—2018
表1 计量特性表
序号 1 2 3 4 5 6 7 8 9
项目滚筒直径滚筒容积提升片高度滚筒转速出风温度最大值
A1型烘干机 (550~590) mm (550~590) mm (650~700) mm
A2型烘干机
A3型烘干机
(80~130) L (160~200) L
(80～130)L
(50~90)mm (50~90）mm (80～100) mm (42~56）r/min （42~56）r/min (39~52）r/min
正常挡≤80℃，低温挡≤60℃
出风温度示值误差（适用时）
±6℃ 100 ℃ ±3℃ ±1 min
滚筒内温度最大值
滚筒内温度示值误差（适用时）
烘干时间示值误差
6 校准条件
环境条件环境温度： （20±10）℃; 环境湿度：≤85%RH；电源电压为（220士22）V，频率为（50士1）Hz。
6.1
6.2 使用的测量设备
校准使用的标准器及其他设备见表2。
表2标准器及其他设备
序号 1 2 3 4 5 6 7
技术指标
名称温度测量记录仪
数量 1 1 1 2 1 1 1
量程（0～150）℃，MPE：±0.5℃ 量程(0.01s~1h)，MPE：±0.10s
电子秒表钢卷尺钢直尺钢直尺兆欧表万用表
2m，2级
300mm，l MPE：±0.1mm 500mm， MPE：±0.15mm
500V/500MQ，10级 (0~200)，0.5级
7 校准项目及校准方法 7. 1 校准项目
校准项目见表3。
2
