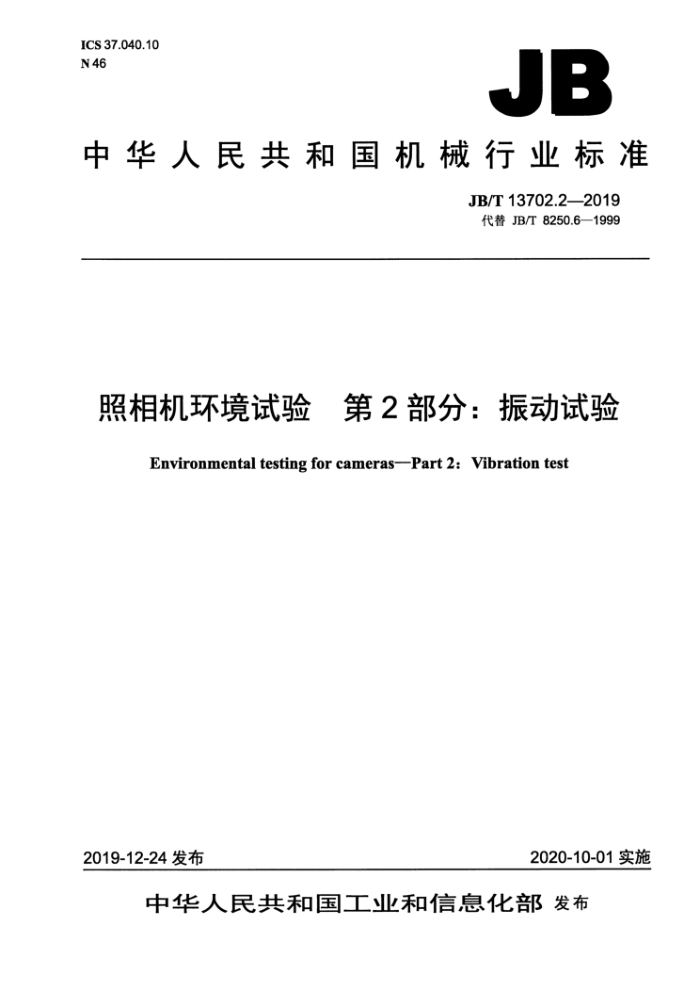

ICS 37.040.10 N 46
JB
中华人民共和国机械行业标准
JB/T 13702.2—2019 代替 JB/T 8250.6—1999
照相机环境试验 第 2 部分：振动试验
Environmental testing for cameras-Part 2: Vibration test
2020-10-01实施
2019-12-24 发布
中华人民共和国工业和信息化部 发布 JB/T 13702.2—2019
目 次
前言... 1 范围, 2 术语和定义. 3试验设备. 3.1基本运动， 3.2 横向运动 3.3 加速度谐波失真度 3.4 振幅容差 3.5 频率容差. 3.6 扫频要求.… 4试验样品的安装， 5严酷等级.. 5.1 频率范围.… 5.2振幅峰值 ..试验持续时间. 6试验程序. 6.1 初始检测.… 6.2 条件试验， 6.3 最后测试
1
c0.t.eeeeeeeeeee.e....0.00.
........ .00000.0.0.0.0.0000.000.1
......................... ........... JB/T 13702.2—2019
前言
JB/T13702《照相机环境试验》分为五个部分：
-第1部分：高、低温试验； -第2部分：振动试验; -第3部分：冲击试验； -第4部分：碰撞试验； -第5部分：自由跌落试验。
-
本部分为JB/T13702的第2部分。 本部分按照 GB/T 1.1一2009 给出的规则起草。 本部分代替JB/T 8250.6-1999《照相机振动试验方法》，与JB/T8250.6—1999相比主要技术变化
如下：
一修改了范围（见第1章，JB/T 8250.6一1999 的第1 章); 一增加了术语和定义（见第2章); 一将垂直于规定振动轴线的检测点上的最大振幅由“不大于0.5 mm”改为“不大于规定振幅的
50%”(见 3.2，JB/T 8250.6—1999 的 2.2)。 本部分由中国机械工业联合会提出。 本部分由全国照相机械标准化技术委员会（SAC/TC107）归口。 本部分起草单位：杭州照相机械研究所有限公司、国家照相机质量监督检验中心。 本部分主要起草人：任森、王均、程一凡、毛凤珍。 本部分所代替标准的历次版本发布情况为：
-JB/T 8250.6—1995、JB/T 8250.6—1999。
II JB/T 13702.2—2019
照相机环境试验第 2 部分：振动试验
1范围
JB/T13702的本部分规定了银盐胶片照相机、数码照相机等产品的正弦振动试验本部分适用于银盐胶片照相机、数码照相机。照相镜头、照相器材等产品也可参照执行。
2 术语和定义
下列术语和定义适用于本文件。
2.1
固定点 fixing point 样品与夹具或振动台面接触的部分。 注：在使用中通常是固定样品的地方，如果将实际安装结构的一部分作夹具使用，则应取安装结构和振动台面接触
的部分作固定点，而不应取样品和振动台面接触的部分作固定点。
2.2
检测点check point 位于夹具、振动台或样品上的点。 注：尽可能接近一个固定点，而且在任何情况下应和固定点刚性连接，
2.3
控制点control point 从检测点中选出来作试验用的点。
2.4
基本运动basic motion 在参考点振动驱动频率上的运动。
3试验设备
3.1 基本运动
基本运动为时间的正弦函数，样品的各固定点应基本上同相位并沿平行直线运动，并符合3.2和3.3 的要求。 3.2横向运动
垂直于规定振动轴线的检测点上的最大振幅不大于规定振幅的50%。 横向运动的测量仅需在规定的频率范围内进行。
3.3加速度谐波失真度
在工作频率范围内，加速度谐波失真度应不超过25%。 加速度波形失真的测量应在控制点上进行。
1 JB/T 13702.2—2019
3.4振幅容差
在振动方向的检测点和控制点，基本运动幅值应等于规定值，其容差应在下列范围内： a）控制点：±15%; b）检测点：±25%。
3.5频率容差
±1 Hz。 3.6扫频要求
扫频应是连续的，并且其频率应随时间（5min）按指数规律进行变化，其容差为土10%
4试验样品的安装
4.1试验样品以最小包装单位固定在振动台上。 4.2 安装夹具应能使试验样品在规定的各轴向上进行试验。
5严酷等级
5.1频率范围
下限频率fi为10 Hz，上限频率f2为55 Hz。 5.2 振幅峰值
振幅峰值为土1 mm。 5.3试验持续时间
在每一轴线上试验持续时间为25 min。
6 试验程序
6.1 初始检测
对试验样品进行外观检查及性能测试。 6.2 条件试验
将试验样品在三个互相垂直的轴线上依次按规定的试验持续时间进行振动试验， 6.3最后测试
对试验样品进行外观检查及性能测试。
