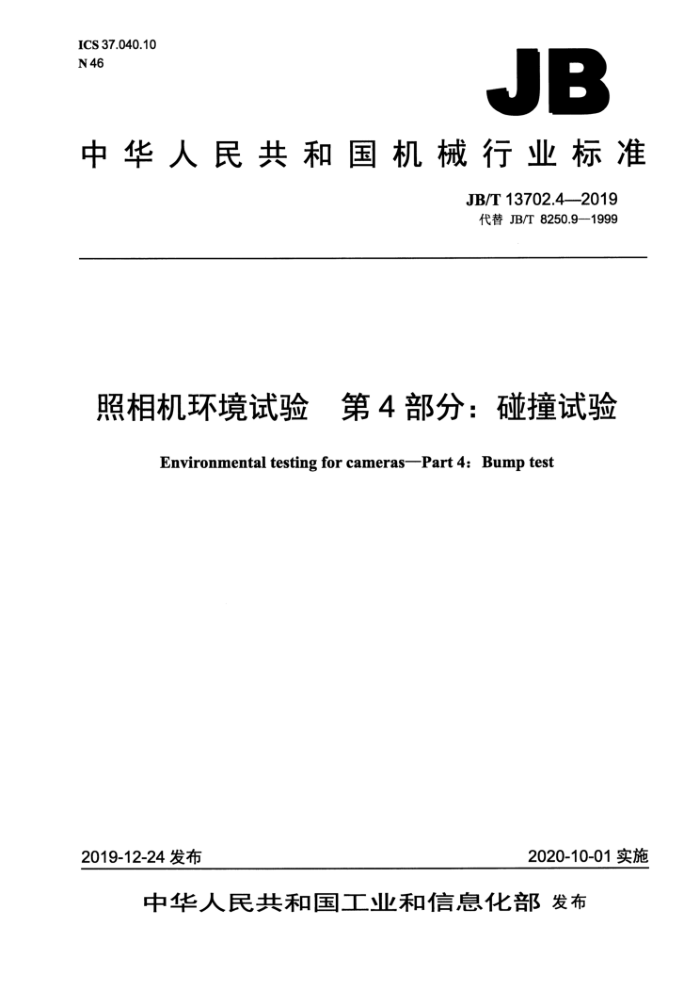

ICS 37.040.10 N 46
JB
中华人民共和国机械行业标准
JB/T 13702.42019 代替 JB/T 8250.9—1999
照相机环境试验 第4 部分：碰撞试验
Environmental testing for camerasPart 4: Bump test
2020-10-01实施
2019-12-24 发布
中华人民共和国工业和信息化部 发布 JB/T 13702.4—2019
目 次
前言 1 范围, 2 术语和定义， 3试验设备.…
1
3.1特性要求. 3.2 测量系统 3.3试验样品的安装. 4 碰撞试验的严酷等级 4.1峰值加速度和标称脉冲持续时间， 4.2 碰撞次数 5试验程序.. 5.1 初始检测, 5.2 条件试验.. 5.3 最后测试.
3
图 1 碰撞试验的脉冲波形（半正弦波）及容差图2 测量系统的频率特性
2
表 1 测量系统的频率特性表 2峰值加速度和标称脉冲持续时间 JB/T 13702.4—2019
前言
JB/T13702《照相机环境试验》分为五个部分：
-第1部分：高、低温试验； -第2部分：振动试验； -第3部分：冲击试验;
一第4部分：碰撞试验; 一第5部分：自由跌落试验。 本部分为JB/T13702的第4部分。 本部分按照 GB/T 1.1-2009 给出的规则起草。 本部分代替JB/T 8250.9一1999《照相机碰撞试验方法》，与JB/T 8250.9一1999相比主要技术变化
如下：
一扩展了范围（见第1章); 一增加了术语和定义（见第2章); 一增加了脉冲重复频率示值误差要求（见3.1.2); 一增加了测量系统频率响应特性图（见图2）。 本部分由中国机械工业联合会提出。 本部分由全国照相机械标准化技术委员会（SAC/TC107）归口。 本部分起草单位：杭州照相机械研究所有限公司、国家照相机质量监督检验中心。 本部分主要起草人：王均、葛世清、高婷。 本部分所代替标准的历次版本发布情况为：
-JB/T 8250.9—1995、JB/T 8250.9—1999。
I JB/T 13702.4—2019
积分时间1.5D
1.2A -0.8A
2
0.2A 0 -0.2A
0.2A 0 - -0.2A-
0.1D
0.4D
D
D
2.5D
2.5D
T;=2.4D T2=6D
说明：
标称脉冲线; 容差范围线；
D -标称脉冲持续时间，单位为毫秒（ms);
-标称脉冲的峰值加速度； Ti- 一用常规碰撞试验机产生碰撞时，应对脉冲进行监测的最短时间； T2 一用电动振动台产生碰撞时，应对脉冲进行监测的最短时间。
A
图1碰撞试验的脉冲波形（半正弦波）及容差
3.1.2脉冲重复频率
重复频率为 40次/min～80 次/min，其示值误差不超过10%。 3.1.3脉冲速度变化的容差
试验时实际碰撞脉冲速度变化的容差应不超出标称脉冲值的土20%。 试验时当速度变化量用实际碰撞脉冲的积分来确定时，应从脉冲前 0.4D 开始，积分到脉冲结束
后 0.1D。 3.1.4横向运动
在检测点上，垂直于碰撞方向的正的或负的峰值加速度应不超过标称脉冲峰值加速度的30%。 3.2 测量系统 3.2.1检测点
碰撞脉冲用安装于检测点上的加速度计进行测量检测点应尽可能接近距碰撞试验机台面中心最近的试验样品上的固定点，并在任何情况下，检测点
上的加速度计都应与固定点刚性连接。 3.2.2精度
测量系统的精度应能保证所测碰撞脉冲的真值在规定的容差范围内。
3.2.3频率特性
包括加速度计在内的整个测量系统的频率特性应符合图 2 和表 1 的要求。
2 JB/T 13702.4—2019
频率响应 dB
+1A 0
24dB/oct
10
fn
f3 f4 f Hz
fi
图2 测量系统的频率特性表1 测量系统的频率特性
低频截止频率Hz f
高频截止频率 kHz 响应超过+1 dB 的频率kHz
脉冲持续时间 D
ms
2 1
3 1
J4 2
16
0.2
3.3试验样品的安装 3.3.1 试验样品应以最小包装单位固定在碰撞试验机台面上。 3.3.2 安装夹具应能保证试验样品在规定的各轴向上承受碰撞。
4 碰撞试验的严酷等级
4.1 峰值加速度和标称脉冲持续时间
峰值加速度和标称脉冲持续时间见表2。
表2峰值加速度和标称脉冲持续时间
峰值加速度 A
标称脉冲持续时间 D
相应的速度变化量△u
m/s? 100 (10 gn)
ms 16
m/s 1.02
注: AU=2AD/元。 4.2 碰撞次数
三个互相垂直轴上的每一方向碰撞次数为：1 000 次土10 次。
5 试验程序
5.1初始检测
按试验样品相关的产品标准规定对样品进行外观检查及性能测试。
3 61—
JB/T 13702.4--2019
5.2 条件试验
将试验样品在三个互相垂直轴上的每一个方向碰撞1000 次（共6000次)。有规定方向标记的样品，只测试其规定方向（每个方向测试1000次)。 5.3 最后测试
按试验样品相关的产品标准规定对样品进行外观检查及性能测试。
