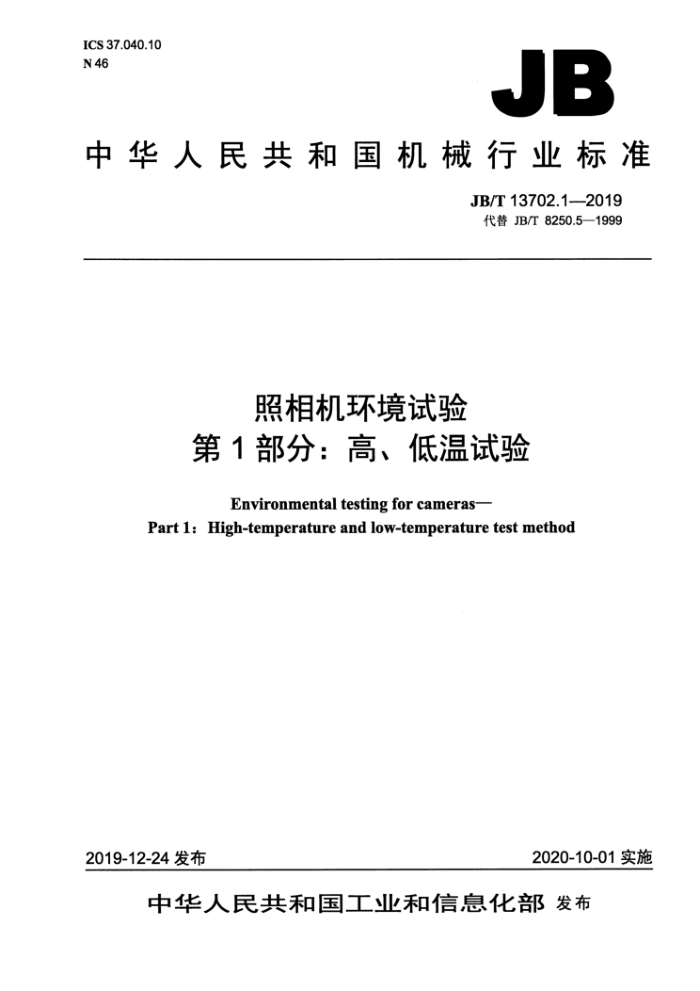

ICS 37.040.10 N 46
JB
中华人民共和国机械行业标准
JB/T 13702.1—2019 代替 JB/T 8250.5—1999
照相机环境试验
第1部分：高、低温试验
Environmental testing for cameras-
Part 1: High-temperature and low-temperature test method
2020-10-01实施
2019-12-24 发布
中华人民共和国工业和信息化部 发布 JB/T 13702.1—2019
目 次
前言。 1 范围 2规范性引用文件. 3试验设备 4 严酷程度. 4.1 通则.
.11
4.2 试验的温度、湿度. 4.3 试验持续时间. 5 试验程序. 5.1 试验样品要求. 5.2 初始测试. 5.3 条件试验 5.4 恢复. 5.5 最后测试
N JB/T 13702.1--2019
前言
JB/T13702《照相机环境试验》分为五个部分：
-第1部分：高、低温试验; 第2部分：振动试验； -第3部分：冲击试验；第4部分：碰撞试验；第5部分：自由跌落试验。
本部分为JB/T13702的第1部分。 本部分按照 GB/T 1.1一2009 给出的规则起草。 本部分代替JB/T 8250.5一1999《照相机高、低温试验方法》，与JB/T 8250.5一1999相比主要技术
变化如下：
一修改了标准名称; 一修改了范围（见第1章，JB/T8250.5一1999的第1章); -增加了规范性引用文件（见第2章); 修改了试验温度（见4.2，JB/T8250.5—1999的3.1); 修改了试验持续时间（见4.3，JB/T8250.5一1999的3.2)；修改了条件试验（见5.3，JB/T8250.5一1999的4.2);
修改了恢复时间（见5.4，JB/T8250.5一1999的4.3）。 本部分由中国机械工业联合会提出。 本部分由全国照相机械标准化技术委员会（SAC/TC 107）归口。 本部分起草单位：杭州照相机械研究所有限公司、国家照相机质量监督检验中心。 本部分主要起草人：高婷、毛凤珍。 本部分所代替标准的历次版本发布情况为：
JB/T 8250.51995、JB/T 8250.5-1999。
II JB/T 13702.1—2019
照相机环境试验第1部分：高、低温试验
1范围
JB/T13702的本部分规定了银盐胶片照相机、数码照相机等产品的高、低温试验方法。 本部分适用于银盐胶片照相机、数码照相机。照相镜头、照相器材等产品也可参照执行。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2423.1一2008电工电子产品环境试验第2部分：试验方法试验A：低温 GB/T2423.2—2008电工电子产品环境试验第2部分：试验方法试验B：高温 GB/T2423.3一2016环境试验第2部分：试验方法试验Cab：恒定湿热试验
3 试验设备
3.1试验箱（室）在其有效工作空间内，应能提供4.1 规定的温度。 3.2为了减少辐射，高温试验箱（室）的壁温偏离规定的试验温度不应超过3%（按绝对温度计算）；低温试验箱（室）的壁温偏离规定的试验温度不应超过8%（按绝对温度计算）。此要求适用于试验箱（室）壁的各个部分，且试验样品应不受任何不符合此要求的发热和冷却元件的直接辐射。 3.3高温试验箱（室）的绝对湿度：每立方米空气中水蒸气应不超过20g（相当于35℃时相对湿度应不超过50%）。 3.4试验箱（室）的大小应满足：试验样品的任何表面和相对应的箱壁之间的最小距离≥10 cm。
4严酷程度
4.1通则
试验的严酷程度由试验持续时间、温度、湿度共同决定。 4.2 试验的温度、湿度
样品试验的温度、湿度见表1。
表 1 工作试验 0~40 20~90
试验类型温度℃ 相对湿度 %
贮存运输试验
-20~60 20~93
4.3试验持续时间
在试验样品温度稳定后，试验持续时间为：
1 JB/T 13702.1—2019
工作试验持续时间为 2 h; 一贮存运输试验持续时间为24h。
5 试验程序
5.1试验样品要求
高、低温试验可以分别在两个试验样品上进行，也可以在同一个试验样品上进行，但试验样品在进行前一试验后，应按5.3的要求恢复后再进行下一个试验。 5.2初始测试
按试验样品相关的产品标准规定对试验样品进行外观检查及性能测试。 5.3条件试验 5.3.1工作温度下限试验
按GB/T 2423.1一2008中“试验 Ad”的要求进行试验时，试验样品为裸机状态，在不工作状态下放入试验箱（室），调整试验箱（室）内温度，达到本标准表1中工作温度下限的试验要求，使试验样品温度达到稳定，使用直流电（纯机械结构除外），将试验样品在通电状态下存放2h，试验样品工作应正常。试验完成后，待试验箱（室）内温度恢复室温，取出试验样品。 5.3.2贮存运输温度下限试验
按GB/T2423.1一2008中“试验Ab”的要求进行试验时，试验样品带最小包装放入试验箱（室），调整试验箱（室）内温度，达到本标准表1中工作温度下限的试验要求，使试验样品温度达到稳定，将试验样品在不工作条件下存放24 h，取出后置于正常大气条件下恢复2h，试验样品按照本标准5.5进行外观和性能检查。 5.3.3工作温度上限试验
按GB/T 2423.2-2008 中“试验Bd”的要求进行试验时，试验样品为裸机状态，在不工作状态下放入试验箱（室），调整试验箱（室）内温度，达到本标准表1中工作温度上限的试验要求，使试验样品温度达到稳定，使用直流电（纯机械结构除外），将试验样品在通电状态下存放2h，试验样品工作应正常。试验完成后，待试验箱（室）内温度恢复室温，取出试验样品。 5.3.4贮存运输温度上限试验
按GB/T2423.2一2008中“试验Bb”的要求进行试验时，试验样品带最小包装放入试验箱（室），调整试验箱（室）内温度，达到本标准表1中工作温度上限的试验要求，使试验样品温度达到稳定，将试验样品在不工作条件下存放24h，取出后置于正常大气条件下恢复2h，试验样品按照本标准5.5进行外观和性能检查。 5.3.5工作条件下的恒定湿热试验
按GB/T2423.3一2016中“试验Cab：恒定湿热试验”的要求进行试验，试验样品为裸机状态，在不工作状态下放入试验箱（室），调整试验箱（室）内温度，达到本标准表1中工作温度上限、相对湿度上限的试验要求，使试验样品温度达到稳定，使用直流电（纯机械结构除外），将试验样品在通电状态下存放2h，试验样品工作应正常，试验完成后，待试验箱（室）内温度恢复室温，取出试验样品。
2 JB/T 13702.1—2019
5.3.6贮存运输条件下的恒定湿热试验
按GB/T2423.3一2016中“试验Cab：恒定湿热试验”的要求进行试验，试验样品带最小包装放入试验箱（室），调整试验箱（室）内温度，达到本标准表1中工作温度上限、相对湿度上限的试验要求，使试验样品温度达到稳定，将试验样品在不工作条件下存放24h，取出后置于正常大气条件下恢复 2 h，试验样品按照本标准5.5进行外观和性能检查。 5.4恢复
试验样品应置于正常大气条件下进行恢复，并使试验样品温度足以达到稳定，恢复时间最少为2h。 5.5最后测试
按试验样品相关的产品标准规定对试验样品进行外观检查及性能测试。
3
