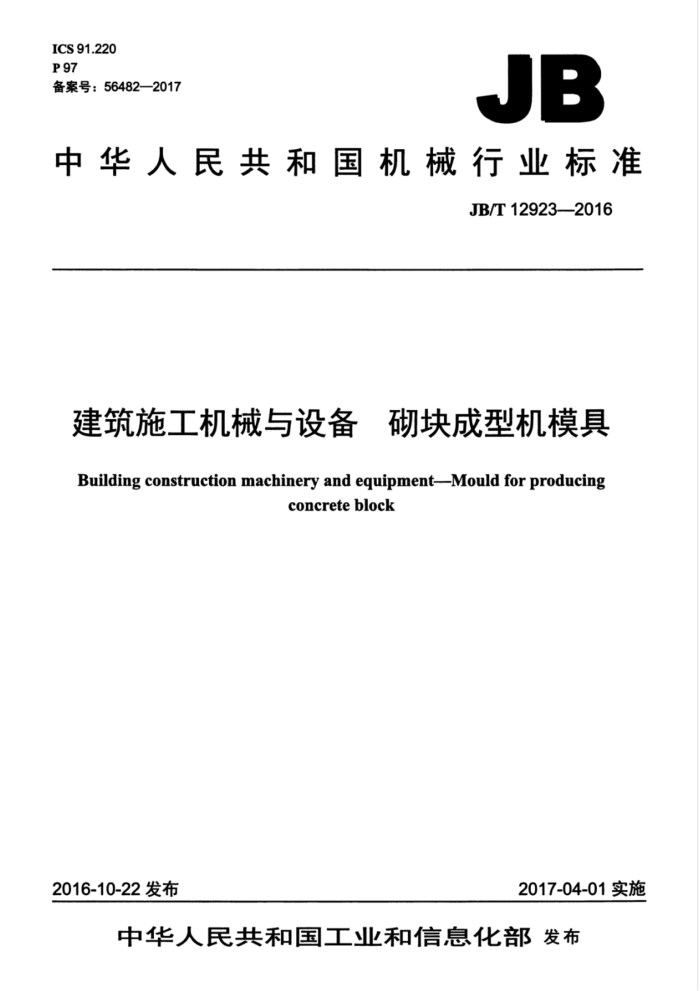

ICS 91.220 P 97 备案号：56482—2017
JB
中华人民共和国机械行业标准
JB/T12923—2016
建筑施工机械与设备 砌块成型机模具
Building construction machinery and equipment-Mould for producing
concrete block
2016-10-22发布
2017-04-01实施
中华人民共和国工业和信息化部发布 JB/T12923—2016
目 次
前言 1范围 2规范性引用文件 3术语和定义 4型号...
II
4.1型号编制方法. 4.2标记示例 5技术要求... 5.1一般要求. ++*+ 5.2性能要求， 6试验方法. 6.1检测仪器要求. 6.2尺寸及几何公差的检验 6.3模具材料性能检测. 6.4模具使用寿命的测定 7检验规则. 7.1检验分类... 7.2出厂检验.. 7.3 型式检验.. 7.4检验项目 7.5判定规则. 8标志、包装、运输和贮存，附录A（资料性附录） 模具结构附录B（资料性附录） 试验记录表，
2
6
6
8
图1 阴模腔壁及阳模压板平面度检测图2阴模内腔与底面垂直度检测图A.1模具结构示意图
4
4
7
表1模具单边间隙表2阴模型腔尺寸偏差表3模具几何公差表4出厂检验和型式检验项目表B.1模具尺寸检验记录表.. 表B.2 模具材料性能检验记录表，表B.3 模具寿命试验记录表..
3
10
1 JB/T12923—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国建筑施工机械与设备标准化技术委员会（SAC/TC328）归口。 本标准负责起草单位：中国建筑科学研究院建筑机械化研究分院。 本标准参加起草单位：西安银马实业发展有限公司、河北建设集团千秋管业有限公司、泉州市三联
机械制造有限公司、海安时新机械制造有限公司、泉州丰泽鸿益建材机械有限公司、廊坊海斯建材机械有限公司、武汉东方建设集团有限公司、廊坊凯博建设机械科技有限公司、贵州省建筑材料科学研究设计院、天津金城晟景建材有限公司、中国建设教育协会建设机械职业教育专业委员会、中国工程机械工业协会混凝土制品机械分会。
本标准主要起草人：张声军、张秦州、赵宏杰、傅俊元、仲波涛、李仰水、张涛、王治耀、李宏、 周磊、晏拥华、王国利、李琦、刘子金。
本标准为首次发布。
II JB/T12923—2016
建筑施工机械与设备砌块成型机模具
1范围
本标准规定了砌块成型机模具（以下简称模具）的术语和定义、型号、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于振动式砌块成型机用金属模具。 本标准不适用于静压机模具。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB175通用硅酸盐水泥 GB/T191包装储运图示标志 GB/T230.1金属材料洛氏硬度试验第1部分：试验方法（A、B、C、D、E、F、G、H、K、
N、T标尺）
GB/T1184 形状和位置公差未注公差值 GB/T1804一2000一般公差未注公差的线性和角度尺寸的公差 GB/T 8239 普通混凝土小型砌块 GB/T13306 标牌 GB/T14684 建设用砂 GB/T14685 建设用卵石、碎石 GB28635 混凝土路面砖 JC/T532 建材机械钢焊接件通用技术条件 JC/T899 混凝土路缘石
3术语和定义
下列术语和定义适用于本文件。
3.1
模具使用寿命 mouldlife 模具在试验工况下生产出合格砌块的当量成型次数。
3.2
压板compressionhead 安装于阳模上与混凝土拌合料相接触并与阴模形成封闭腔室的结构部件。
3.3
单边间隙gapof singleside 阳模压板与阴模型腔对应的轮廓表面居中配合形成的单侧间隙的法向距离。
1
