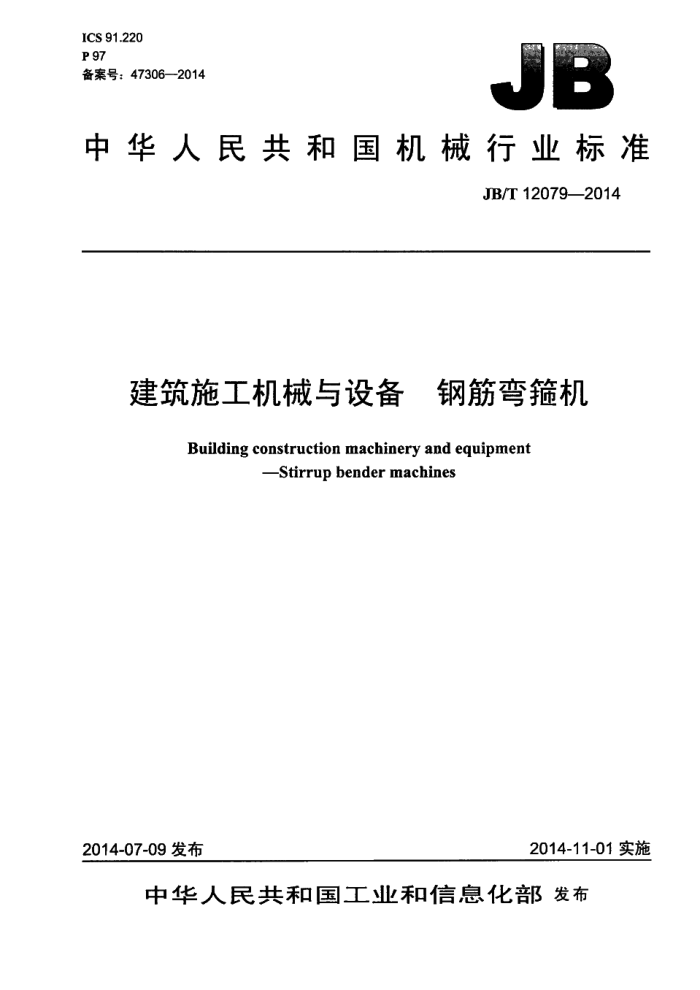

ICS 91.220 P 97 备案号：47306—2014
-
中华人民共和国机械行业标准
JB/T12079—2014
建筑施工机械与设备 钢筋弯箍机
Building construction machinery and equipment
Stirrupbendermachines
2014-11-01实施
2014-07-09发布
中华人民共和国工业和信息化部发布 JB/T12079—2014
目 次
前言. 1范围 2规范性引用文件 3术语和定义， 4参数和型号. 4.1主参数及基本参数， 4.2型号. 4.3标记示例、 5要求.. 5.1一般要求 5.2 外观.. 5.3 安金和环境. 5.4 整机性能 6试验方法， 6.1 诚验条产 6.2 空鼓载工化平稳性试验 6.3 负载试验. 6.4 噪严试啦 6.5 约缘宅独试验
I
6.6 可靠性试验 7检验规则.. 7.1 出厂检验 7.2 型式检验. 8使用说明书. 9标志、包装、运输与存
9.1 标志.. 9.2 包装... 9.3 运输和贮存
表1 基本参数表2 噪声修正值，表3 故障分类表4 检验项目， JB/T12079—2014
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国建筑施工机械与设备标准化技术委员会（SAC/TC328）归口。 本标准起草单位：北京建筑机械化研究院、廊坊凯博建设机械科技有限公司、沈阳建筑大学工厂、
深圳市康振机械科技有限公司、山东连环钢筋加工装备有限公司、建科机械（天津）股份有限公司、天津银丰机床成套设备有限公司、长葛市巨霸机械有限公司、中国建设教育协会建设机械职业教育专业委员会。
本标准主要起草人：刘占辉、贾晨光、田野、孙龙骏、姜明堂、张新、丁国扬、王华民、王平、 蒋慧。
本标准为首次发布。
II JB/T12079—2014
建筑施工机械与设备钢筋弯箍机
1范围
本标准规定了建筑施工用钢筋弯箍机（以下简称弯箍机）的术语和定义、参数和型号、要求、试验方法、检验规则、使用说明书、标志、包装、运输和贮存。
本标准适用于加工钢筋混凝土用箍筋的钢筋弯箍机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T228.1 金属材料拉伸试验第1部分：室温试验方法 GB/T 985.1 气焊、焊条电孤焊、气体保护焊和高能束焊的推荐坡口 GB 1499.2 钢筋混凝土用钢第2部分：热轧带肋钢筋 GB2894 安全标志及其使用导则 GB/T3766 液压系统通用技术条件 GB 5226.1 机械电气安全机械电气设备第1部分：通用技术条件 GB/T 7932 气动系统通用技术条件 GB/T 9969 工业产品使用说明书总则 GB/T13306 标牌 GB18209.2机械电气安全指示、标志和操作第2部分：标志要求 JB/T5947工程机械包装通用技术条件
3术语和定义
下列术语和定义适用于本文件。
3.1
钢筋弯箍机stirrupbendermachine 具有调直、弯曲、切断功能，通过自动程序控制可实现连续生产钢筋混凝土用箍筋的设备。
3.2
辅助穿筋装置 auxiliarywearbarsdevice 将原料钢筋端头穿入弯箍机的动力装置。
4参数和型号
4.1主参数及基本参数 4.1.1主参数
弯箍机以能够弯曲400MPa级热轧钢筋的最大直径为主参数。其主参数系列为8、12、16。
1 JB/T12079—2014
4.1.2基本参数
弯箍机的基本参数应符合表1的规定。
表1基本参数
主参数调直速度m/min 弯曲速度“/s 最小箍筋边长 mm
8 ≥100 ≥1 000 ≤90
12 ≥100 ≥1 000 ≤150
16 ≥70 ≥800 300
4.2 2型号
弯箍机型号由名称代号、企业产品名称代号、主参数代号和产品更新变型代号组成。弯箍机型号表示如下：
口-口-口口
更新变型代号：按大写英文字母顺序表示主参数代号：用钢筋公称直径表示，单位为毫米（mm）企业产品名称代号：企业自行制定名称代号：GG
4.3标记示例
示例1：加工400MPa级钢筋致火弯镜直径为12mm的弯摇乳.标记为：钢筋弯箍机GG-××-12。 示例2 加工400MPa级钢筋最人弯箍直径为16mm的弯箍机，其第二次改型产品标记为：钢筋弯箍机GG-××-16B。
5要求
5.1一般要求 5.1.1所用原材料、标准件、配套件应符合相关国家和行业标准的规定。 5.1.2电气系统设计应符合GB5226.1的规定。 5.1.3液压系统设计应符合GB/T3766的规定。 5.1.4气动系统设计应符合GB/T7932的规定。 5.1.5在下列条件下弯箍机应能正常工作：
a）海拔不超过1000m； b）环境温度-15℃～40℃； c）电源电压380V，频率50Hz，电压波动范围±5%。
5.1.6超过5.1.5工作条件时，制造商与用户另行协商。 5.1.7 弯箍机的主要零部件应能互换。 5.1.8 B当加工.335MPa及以上级别钢筋，且钢筋直径大于12mm时，应设置辅助穿筋装置。 5.2外观 5.2.1设备紧固件、连接件应连接牢固、无松动。 2
