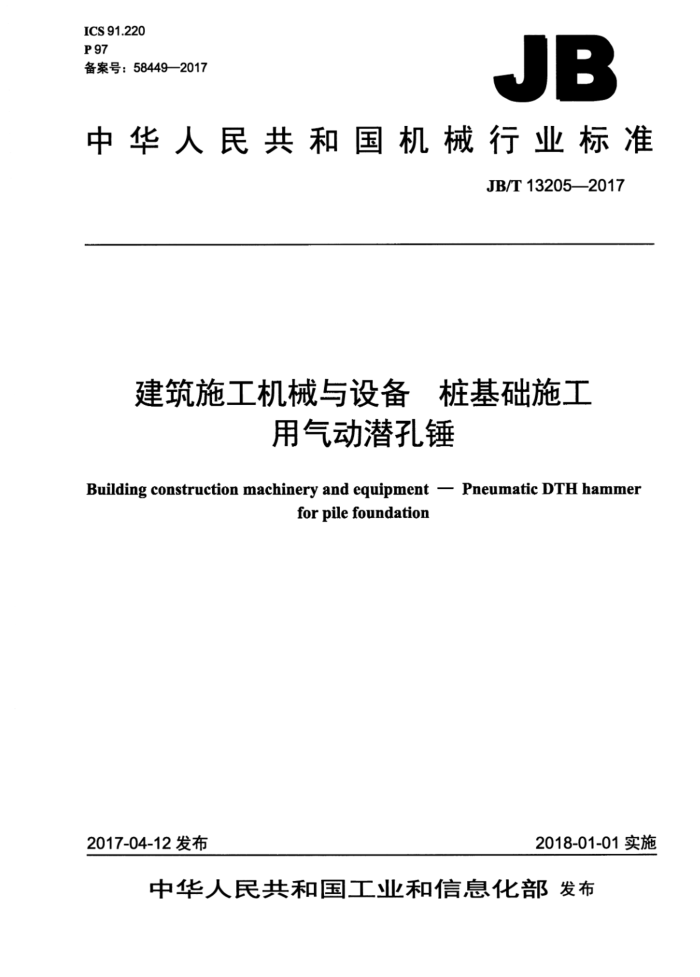

ICS 91.220 P 97 备案号：58449—2017
JB
中华人民共和国机械行业标准
JB/T13205—2017
建筑施工机械与设备 桩基础施工
用气动潜孔锤
Building construction machinery and equipment Pneumatic DTH hammer
for pile foundation
2017-04-12 发布
2018-01-01实施
中华人民共和国工业和信息化部发布 JB/T13205—2017
目 次
前言 1范围 2规范性引用文件 3术语和定义.
分类和主参数 5 要求， 6 试验方法... 7 检验规则.. 8标志、包装、运输和贮存附录A（资料性附录） 气动潜孔锤及其外形尺寸示例图. 附录B （资料性附录） 试验记录表附录C（规范性附录） 噪声测量方法参考文献
4
10 12 13 .15 18 19
图A.1带螺旋叶片气动潜孔锤示例. 图A.2不带螺旋叶片气动潜孔锤示例，图A.3集束式气动潜孔锤示例. 表．检验项目.. 表B.1 带螺旋叶片气动潜孔锤主要尺寸参数测量记录表表B.2不带螺旋叶片气动潜孔锤主要尺寸参数测量记录表表B.3集束式气动潜孔锤主要尺寸参数测量记录表表B.4 主要质量参数测量记录表.. 表B.5 气动潜孔锤性能测试记录表表B.6 噪声测量记录表.
13 13 14 11 15 ..15 16 ..16 16 17 JB/T13205—2017
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国建筑施工机械与设备标准化技术委员会（SAC/TC328）归口。 本标准起草单位：上海振中机械制造有限公司、北京建研机械科技有限公司、北京建筑机械化研
究院、同济大学、东北石油大学、山东德建集团有限公司、中国建设教育协会建设机械职业教育专业委员会。
本标准主要起草人：曹荣夏、郭传新、姜文革、聞耀保、赵伟民、刘双、陈成广、刘承桓、唐绮、 孙艳秋。
本标准为首次发布。
II JB/T13205—2017
建筑施工机械与设备桩基础施工用气动潜孔锤
1范围
本标准规定了桩基础施工用气动潜孔锤的术语和定义、分类和主参数、要求、试验方法、检验规
则、标志、包装、运输和贮存。
本标准适用于单体锤锤头直径不小于300mm、集束锤锤头直径不小于1000mm的桩基础施工用气动潜孔锤（以下简称气动潜孔锤）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3785.1电声学声级计第1部分：规范 GB/T3785.2电声学声级计第2部分：型式评价试验 GB/T7932气动系统通用技术条件 GB/T13802一1992工程机械辐射噪声测量的通用方法 GB/T15706一2012机械安全设计通则风险评估与风险减小 GB/T16855.1机械安全控制系统有关安全部件第1部分：设计通则 GB/T17799.2电磁兼容通用标准工业环境中的抗扰度试验 GB17799.4电磁兼容通用标准工业环境中的发射 GB/T25607土方机械防护装置定义和要求 GB26545一2011建筑施工机械与设备钻孔设备安全规范 JB/T7690工程机械尺寸和性能的单位与测量精度
3术语和定义
GB26545界定的以及下列术语和定义适用于本文件。
3.1
气动潜孔锤pneumaticDTHhammer 在压缩空气的驱动下使锤头以连续往复运动来冲击孔底而进行岩土钻进的设备（参见附录A），由
冲击器和锤头组成。
注1：DTH为“down-the-hole”的缩写。 注2：气动潜孔锤需要配套设备（空气压缩机、钻机或桩架等）的协助才能进行钻孔施工。最常用的方式是连接于
长螺旋钻机钻杆的下端对孔底进行冲击回转钻进。气动潜孔锤通常利用从锤头处排出的压缩空气将钻孔渣土排到地面。
3.2
有阀型气动潜孔锤valvetypepneumaticDTHhammer 通过方向阀来改变压缩空气进排气方位的气动潜孔锤。
- JB/T13205—2017
3.3
无阀型气动潜孔锤non-valvetypepneumaticDTHhammer 不使用方向阀而是通过自身的结构和零件的运动来改变压缩空气进排气方位的气动潜孔锤。
3.4
正循环式气动潜孔锤normalcirculationtypepneumaticDTHhammer 锤头或冲击器内没有排渣通道，钻孔渣土沿冲击器外周排出的气动潜孔锤。
3.5
反循环式气动潜孔锤reversecirculationtypepneumaticDTHhammer 钻孔渣土可由锤头和冲击器内的通道排出的气动潜孔锤。
3.6
螺旋叶片式气动潜孔锤spiraltypepneumaticDTHhammer 冲击器外周设有排渣用螺旋叶片的气动潜孔锤（参见图A.1）。
3.7
单通道式气动潜孔锤singleorificetypepneumaticDTHhammer 冲击器内仅设有压缩空气通道的气动潜孔锤。
3.8
双通道式气动潜孔锤doubleorificestypepneumaticDTHhammer 冲击器内设有压缩空气通道和注入其他浆液通道的气动潜孔锤，
3.9
集束式气动潜孔锤clustertypepneumaticDTHhammer 冲击器上装有两个以上（含两个）锤头，可同时对孔底进行钻进的气动潜孔锤（参见图A.3）。
3.10
冲击器impact 气动潜孔锤除锤头之外的部分。
3.11
冲击器直径impactdiameter 气动潜孔锤冲击器的外轮廓直径。 注：对于螺旋叶片式气动潜孔锤，其冲击器外径为冲击器上螺旋叶片在垂直于冲击器纵向轴线的平面上投影的直径。
3.12
锤头直径hammerheaddiameter 气动潜孔锤锤头的最大外轮廓直径，也为成桩孔直径。
3.13
活塞piston 在压缩空气驱动下沿气缸体内孔做往复运动以冲击锤头的气动潜孔锤零件。
3.14
活塞行程pistonstroke 活塞可运动的最大距离。
3.15
配气机构compressedairdistributionmechanism 气动潜孔锤冲击器内，分配压缩空气、控制活塞往复运动的机构。
3.16
冲击能impactenergy 在规定条件下，活塞单次冲击所具有的能量。
