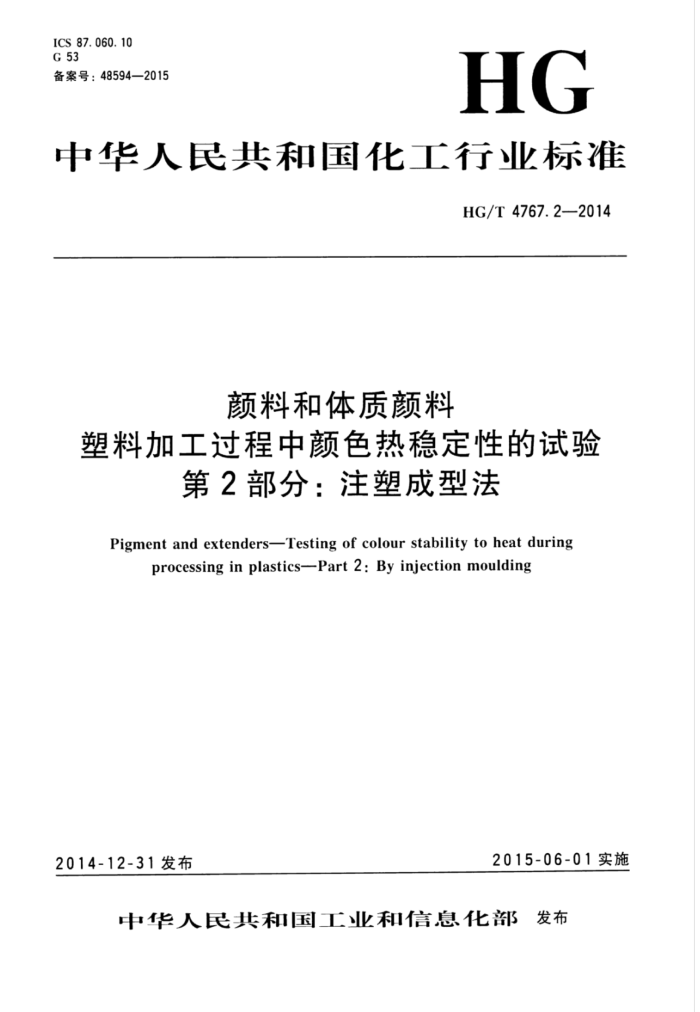

ICS 87. 060. 10 G 53 备案号：48594—2015
HG
中华人民共和国化工行业标准
HG/T 4767.2—2014
颜料和体质颜料
塑料加工过程中颜色热稳定性的试验
第2部分：注塑成型法
Pigment and extenders-Testing of colour stability to heat during
processing in plastics-Part 2: By injection moulding
2015-06-01实施
2014-12-31发布
中华人民共和国工业和信息化部发布 HG/T4767.2—2014
目 次
II
前言
范围规范性引用文件
-
2 3 原理
材料 4. 1 试验介质 4. 2 二氧化钛颜料设备
4
5
5. 1 实验室混合机
..
5. 1. 1 高速混合机 5.1.2 低速混合机 5. 2 适当的分散设备 5. 3 适当的成型设备 5. 4 螺杆注塑机 5.5 注塑模具 5.6 电子温度传感器 5. 7 光谱光度计或三刺激值色度计 6
取样试样 7. 1 形状和尺寸 7. 2 着色剂的浓度 7. 2. 1 一般规定 7. 2. 2 冲淡色 7.2.3 全色试验材料的制备操作步骤 9. 1 注塑试验 9.1.1 初步试验 9.1.2试验程序 9.2 色差的评价 10 结果表示 11 试验报告 12 精确度
7
8 9
(17) HG/T 4767.2—2014
前言
HG/T4767《颜料和体质颜料 塑料加工过程中颜色热稳定性的试验》分为4个部分。 —一第1部分：总则； -第2部分：注塑成型法：第3部分：烘箱法；
?
第4部分：两辊机法。 本部分为HG/T4767的第2部分。 本部分按GB/T1.1一2009给出的规则起草。 本部分参考了欧洲测试方法标准EV12877-2：2000《塑料用着色剂塑料用着色剂在加T.过程中
颜色热稳定性的测定第2部分：注塑成型法》，技术内容与EV12877-2：2000完全相同。
本部分由中国石油和化学工业联合会提出。 本部分由全国涂料和颜料标准化技术委员会（SAC/TC5）归口。 本部分起草单位：百合花集团股份有限公司、江苏双乐化工颜料有限公司、美利达颜料工业有限
公司、江苏亚邦颜料有限公司、上海油墨泗联化工有限公司、杭州红妍颜料化工有限公司、杭州信凯实业有限公司、丽王化工（南通）有限公司、浙江力禾集团有限公司、鞍山七彩化学股份有限公司、 上海秀乐化工科技有限公司、山东宇虹新颜料股份有限公司、宁波色母粒有限公司、上海捷虹颜料化 T集团股份有限公司、龙口联合化学有限公司、上海额创化T科技有限公司、北京化T大学、山东春潮集团有限公司、广东盛恒昌化学工业有限公司、浙江七色鹿色母粒有限公司、上海金淳塑胶有限公司、中国染料工业协会。
本部分主要起草人：王迪明、毛顺明、郑进峰、王正贤、阙兆红、陆建伟、陈发生、张晓明、方百红、王贤丰、吴兆权、陈都方、洪寅、薛源、刘德胜、陈信华、丁筠、王培利、罗崇远、王仲文、 张鹏龙、张燕深。
(19)
III HG/T4767.2—2014
颜料和体质颜料
塑料加工过程中颜色热稳定性的试验
第2部分：注塑成型法
1范围
本部分规定了用注塑成型法测定塑料中的着色剂在规定条件下的额色热稳定性的方法。其测试结果是相对值．而不是绝对值。
本方法适用于测试可用注塑成型法进行处理的热塑性塑料中的着色剂 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T250纺织品色牢度试验评定变色用灰色样卡 GB/T 3186 色漆、清漆和色漆与清漆用原材料取样 GB/T11186.2一1989漆膜颜色的测量方法第二部分颜色测量 GB/T11186.3漆膜颜色的测量方法第三部分色差的计算 HG/T4767.1—2014颜料和体质颜料 4塑料加工过程中颜色热稳定性的试验 第1部分：总则
3原理
将待测试的着色剂与二氧化钛额料（如使用）一起同未着色的热塑性材料（试验介质）混合，使用适当的分散设备将混合物加工成适于注塑的形式。将制得的着色测试材料注人螺杆注塑机的板状模具腔中。从适于注塑成型的最低建议处理温度开始，测试温度以10℃或20℃的间隔升到最高可行的操作温度，并将停留时间增加到5min。
用色度计或目视测定在最低温度制备的色板和在较高温度制备的色板之间的色差。将颜色变化不超过规定程度的最高试验温度作为着色剂在试验条件（着色的试验介质和浓度）下的额色稳定性的量度。 4材料 4.1试验介质
热塑性材料，由利益双方商定应在使用和不使用二氧化钛额料的情况下，采用相同的程序对试验介质在受热时的色彩特性进行
试验。如果发生变化，应在表示试验结果时考虑这些变化。 4. 2 2二氧化钛颜料
建议使用塑料用的产品规格。 5设备 5.1实验室混合机 5.1.1高速混合机
适用于粉末状的试验介质。
(21)
1 HG/T4767.2—2014 5. 1. 2 低速混合机
适用于颗粒状的试验介质。 5. 2 2适当的分散设备
例如挤出机、密炼机或两辊机。 5.3适当的成型设备
例如造粒机或切片机。 5.4螺杆注塑机
最好带有液压回转传动装置和止回阀。 注：所使用的机器螺杆直径最好在18mm～30mm之间，其有效螺杆长度至少为螺杆直径的15倍。
5.5注塑模具
最好带有安全门和温度控制装置，测试试样的详细情况见第7章。单次注射的体积与最大注射体积的比例应在1：3到1：5之间。 5.6电子温度传感器
装配在注塑机的螺杆和喷嘴之间。也可使用浸人式温度感应器。 5.7光谱光度计或三刺激值色度计
按GB/T11186.2的规定用于颜色测量。 6取样
按GB/T3186的规定取待测着色剂的代表性样品。 7试样 7.1形状和尺寸
板状测试试样，厚度至少2mm，适合颜色测量。 7.2着色剂的浓度 7.2.1一般规定
应在冲淡色（见7.2.2）和/或全色（见7.2.3）下对着色剂进行试验。 7.2.2冲淡色
在冲淡色下进行试验时，除非另行商定，应在塑料材料中添加1%的二氧化钛颜料，试验介质中着色剂的浓度应对应于：
a）1/3标准色深度，按HG/T4767.1-2014中附录A，或 b）1/25标准色深度，按HG/T4767.1—2014中附录A，或 c）商定的着色剂与二氧化钛颜料的比例。 注：对于在较高处理温度下有明显发黄现象的塑料，可以添加更多的二氧化钛颜料。
7.2.3全色
在全色下进行试验时，试验介质中的着色剂浓度应对应于7.2.2a）。或者，应使用0.1%（有机颜料或染料优先选用）或2%（无机颜料优先选用）的浓度或另行商定的适当浓度 8 3试验材料的制备
使用高速混合机（见5.1.1）（对于粉末状试验介质）或低速混合机（见5.1.2）（对于颗粒状试验介质）将所需量的待测着色剂和二氧化钛颜料（如使用）与试验介质进行预先混合。
使用适当的分散设备（见5.2）将混合物处理成为适于注塑的形式。处理过程中熔体的温度不应高于制备注塑试样的起始温度。
注1：应使着色剂很好地分散在试验介质中。以确保得到可靠的结果。
2
(22) HG/T 4767.2—2014
a） 以图表的形式，给出作为试验温度的函数的色差； b）以色差或变色程度不超过规定值的温度表示。 除非另有规定，△E值3.0或灰卡变色4级作为热稳定性的参考指标。 注：AE值3.0或灰卡变色+级不代表相同程度的色差。如果是以外推法获取的温度，结果应修约到最接近的
10 ℃, 11i 试验报告
试验报告应至少包括下列信息：
本部分编号（HG/T4767.2）； b) 识别被测着色剂所需的所有详细信息； c) 识别试验介质以及所使用的任何其他添加剂所需的所有详细信息，包括二氧化钛颜料； d) 关于试样制备的所有详细信息，包括试样的厚度； e) 所使用的设备的类型（混合机、分散设备、注塑机和模具）以及选定的试验条件（方法A
a)
或方法B)，特别是所采用的最低试验温度； f) 选定的标准色深度或被测着色剂和二氧化钛颜料的浓度； g) 如果已规定颜色测量用光谱光度计或三刺激值色度计的类型以及所使用的标准照明体和标
准色度观察者； h) 试验结果。如第10章所示，以及所采用的评价准则； i) 试验介质的发黄，以及是否和如何考虑这种现象； j) 与规定试验方法的任何偏差； k) 试验日期。
12 精确度
所获得的结果可能会随着所使用的注塑机和被测材料变化。
(21)
4 /
中华人民共和国化工行业标准颜料和体质颜料
塑料加工过程中颜色热稳定性的试验
(2014)
HG/T 4767. 1~4767. 4 --2014 山版发行：化学T业山版社
（北京市东城区青年湖南街13号邮政编码100011) 北京科印技术咨询服务公司海淀数码印刷分部
880mm×1230mm1/16印张3岁字数34.0下字
2015年4月北京第1版第1次印刷
书号：155025·1966
购书咨询：010-64518888 售后服务：010-64518899
网址：http：//www.cip.com.cn
凡购买本书． 如有缺损质量问题．本社销售中心负责调换。 定价：28.00元
版权所有 违者必究 ICS 87. 060. 10 G 53 备案号：48594—2015
