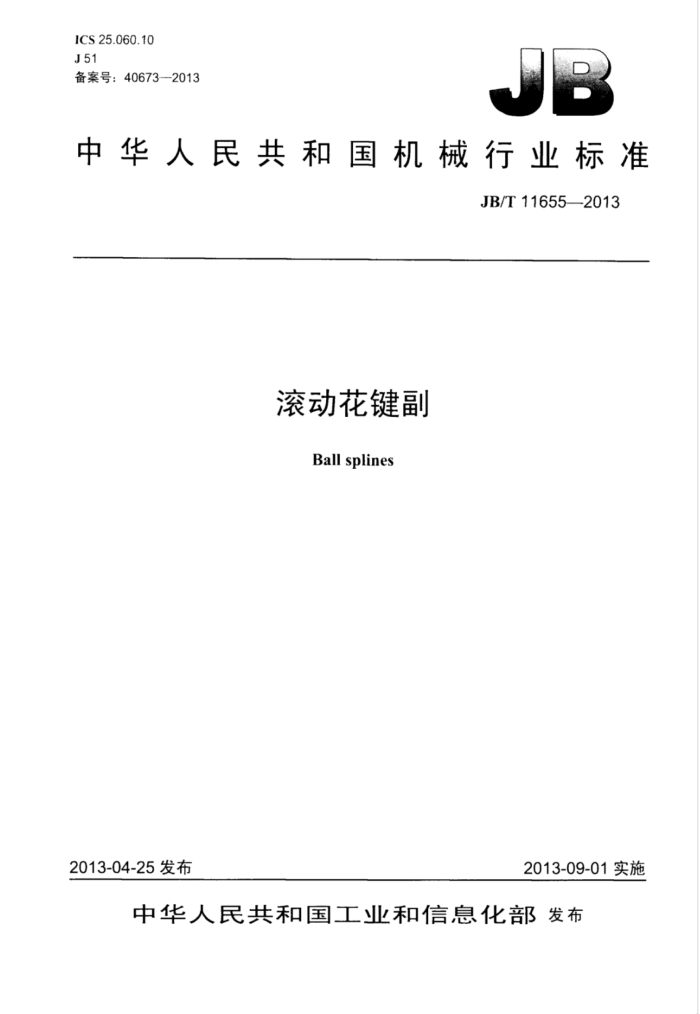

ICS 25.060.10 J51 备案号：40673-2013
中华人民共和国机械行业标准
JB/T11655—2013
滚动花键副
Ball splines
2013-04-25发布
2013-09-01实施
中华人民共和国工业和信息化部发布 JB/T11655—2013
目 次
前言... 1范围 2规范性用文件 3术语和定义精度等级
一
4 5
标识符号. 6 安装尺寸小
精度检验图1 滚动花键副结构示意图图2 滚动花键副的组成图3 花键轴截形图4 滚动花键副的尺小示意图图5 滚道截形示意图. 图6 滚动花键副标识图7 直简型凸缘式滚动花键副图8 法兰型凸缘式滚动花键副. 图9 直筒型凹槽式滚动花键副图10 法兰型凹槽式滚动花键副表1 直简型凸缘式滚动花键副安装尺寸表2法兰型凸缘式滚动花键副安装尺寸表3直筒型凹槽式滚动花键副安装尺寸表4法兰型凹槽式滚动花键副安装尺寸
7 JB/T11655-2013
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本标准起草单位：南京工艺装备制造有限公司。 本标准主要起草人：汪爱清、黄育全、段玲香、曾湘诺、邵磊、钱永芬。 本标准为首次发布。
EI JB/T11655—2013
滚动花键副
1范围
本标准规定了滚动花键副的术语和定义、标识符号、精度等级、安装尺寸和精度检验本标准适用丁滚动体为滚珠的滚动花键副，其他形式的滚动花键副办可参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用丁本文件。
GB/T1095—2003平键键槽的剖面尺寸J GB1800.1产品几何技术规范（GPS）极限与配合第1部分：公差、偏差和配合的基础 GB/T1958-2004产品几何量技术规范（GPS）形状和位置公差检测规定 GB/T17421.11998机床检验通则第1部分：在无负荷或精加T条件下机床的几何精度
3 术语和定义
下列术语和定义适用予本文件。
3.1
滚动花键副ballspline 滚动花键副主要由花键轴、花键套及滚珠组成。可实现直线运动传递扭矩。结构如图1所示。 注：实际设计不必图示结构完全一致
花键轴
滚珠
花健套
图1滚动花键副结构示意图
滚动花键副的组成如图2所示。
3.2
花键轴 spline shaft 具有数条轴向滚道的轴。根据花键轴的截面形状可分为凸缘式和凹槽式，如图3所示。
1 JB/T116552013
花键轴
花键套体滚珠循环装置密封件一其他
滚动花键副 花键套
一滚珠图2 滚动花键副的组成
a）凸缘式
b）叫槽式
图3花键轴截形
3.3
花键套 spline outerrace 由花键套体、滚珠循环装置及附件组成。
3.3.1
花键套体splineouterracebody 具有数条轴向滚道的套简。
3.3.2
滚珠循环装置 ball recirculation devices 实现滚珠循环运动的装置。
3.3.3
密封件seal 附在花键套体两端，与花键轴接触的密封零件，它可以阻正：外物进入花键套体或者使滚动花键副内
的润滑油不外泄。 3.4
与滚动花键副尺寸有关的几何参数符号如图4所示。
3.5
公称直径denominal diameter 用于标志的尺寸值（无公差）。
3.6
节圆直径Dpwpitch circlediameter 滚珠与花键轴及花键套体位子理论接触点时滚珠球心包络的圆柱直径。 注：节圆直径通带都与公称直径相等，但也有例外。
2 JB/T11655—2013
d 公称直径：Dpw 节圆直径：D-花键您体外径：Dw 滚珠直径：L- 花键轴滚道长度
图4滚动花键副的尺寸示意图
3.7
滚道 splinegroove 在花键轴及花键套上设计的供滚珠运动用的圆弧槽。
3.7.1
滚道截形 normal cross-section shape of spline groove 垂直丁花键轴或花键套体轴线的平面滚道截形。常用的滚道截形有两种，单圆弧形和双圆弧形（见
图5）。
动花键
灌珠
滚动花健
装动花键轩
a）单圆弧图形
b）双圆弧图形
图5滚道截形示意图
3.7.2
适应度fconformity 花键轴的滚道半径rs或花键套体的滚道半径r与滚珠直径Dw的比值。一般取值为0.51～0.55。
r或fm= n
frs
Dw
Dw
式中：下标s和n分别表示花键轴和花键套体。 3.7.3
公称接触角α nominal contactangle 滚珠和滚道问传递力的作用线与滚珠中心和花键轴轴线所形成的平面之问的夹角（见图5）。
3 JB/T11655—2013
3.7.4
径向间隙S,radial clearance 花键轴与花键套体之间的相对径向位移量。
3.8
预加载荷Fprpreload 为了消除问隙和提高刚度，预先施加」滚珠和滚道上的载荷。
4精度等级
滚动花键副根据使用范围分为二个精度等级，从高到低依次为2级、3级、4级。
5标识符号
滚动花键副的标识符号应按图6的规定，包括排列顺序和内容。
X/XX X XX-M
XXX
L X
XX
密封代号（尤密封不标）花键轴滚道长度花键轴总长度一根花键轴花键您的个数预加载荷（无预载、轻顶载、中预载）精度等级公称直径叫槽式花键轴代子（凸缘式不标）花键套结构（法兰型：直筒型）滚动花键副代号
图6滚动花键副标识
示例：如滚动花键副：有密封件、花键轴滚道长度为800mm、花键轴总长为1000mm、 一根花键轴有两个花键套、轻
预加载荷、精度等级为3级、公称直径为32mm的直筒型凸缘式滚动花键副表示为：
GJZ32-3-P.-2/1000X 800-M
6安装尺寸
6.1 直筒型凸缘式滚动花键副安装尺寸应符合图7和表1的规定。
图7直筒型凸缘式滚动花键副 JB/T11655---2013
表1 1直筒型凸缘式滚动花键副安装尺寸
单位为毫米键槽长度
公称直径 do 15
花键套长度
键槽宽度 b(H9) 3.5
花键套外径 D (h6)
键槽深度
LI 40 50 50 60 60 70 70 80 70 80 90 100 100 112 127 110 135 140 155 160 175 200 250
2 81 2.5 °8- 3 - 3.5 °01 4 °82 502 5.5 -8-2 6-81 6°82 72 9g2 982 10 92
23
20 26
20
30
4 5 6 00
25
38
36
30
45
40
32
48
40
40
60
10
56
50 60 70
75 90 100
14 16 18
60 70 68
85
120
20
80
100 120 150 注：花键套长度L为常用系列长度尺寸。 法兰型凸缘式滚动花键副安装尺寸应符合图8和表2的规定。
140 160 205
28 28 32
93 123 157
6.2
正
YY
业
图8 法兰型凸缘式滚动花键副
5
