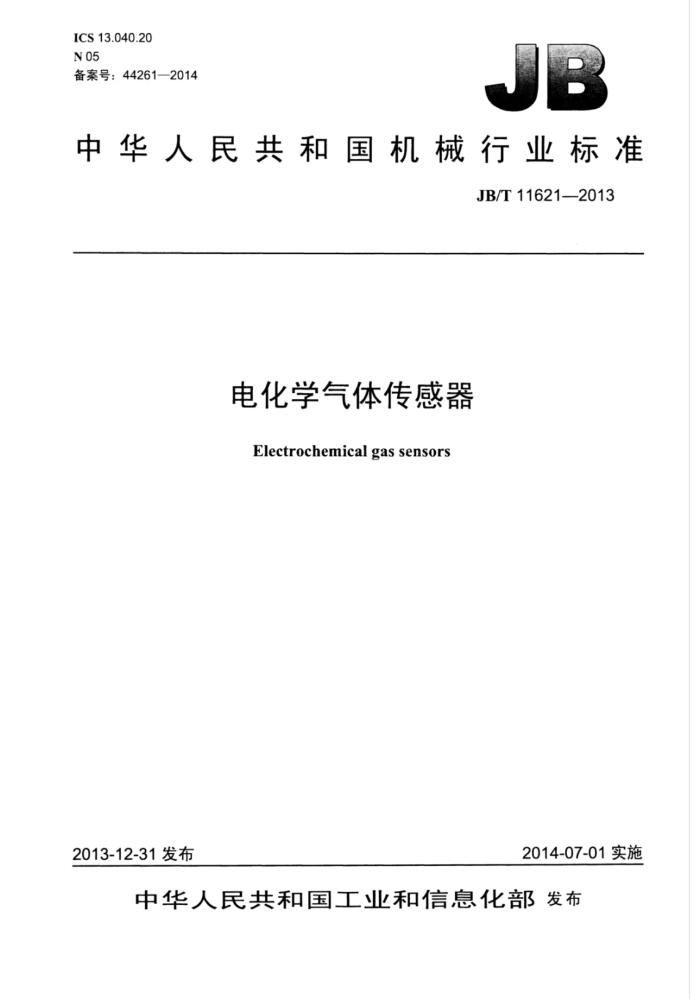

ICS 13.040.20 N05 备案号：44261—2014
中华人民共和国机械行业标准
JB/T11621—2013
电化学气体传感器
Electrochemical gas sensors
2014-07-01实施
2013-12-31发布
中华人民共和国工业和信息化部发布 中华人民 共和国
机械行业标准电化学气体传感器 JB/T11621—2013
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·1印张·32千字 2014年12月第1版第1次印刷
定价：18.00元
*
书号：15111-11442 网址：http：//www.cmpbook.com 编辑部电话：（010）88379778 直销中心电话： （010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T11621-2013
目 次
前言 1 范围. 2 规范性引用文件 3 术语和定义 4 分类、型号 5 要求. 6 试验方法
II
检验规则. 8·标志、包装、运输和贮存参考文献. 表1 传感器外形尺寸. 表2 氧化碳传感器系列表3 二氧化硫传感器系列表4 硫化氢传感器系列.. 表 5 氨气传感器系列表6 磷化氢传感器系列. 表7 氯气传感器系列表8 二氧化氮传感器系列. 表9 环氧乙烷传感器系列表10 氯乙烯传感器系列表11 环境温度变化引起的附加误差表12 各种气体试验时的流量表13 检验项目，
>
12 JB/T11621—2013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由机械工业仪器仪表元器件标准化技术委员会（CMIF/TC17）归口。 本标准起草单位：郑州炜盛电子科技有限公司、沈阳仪表科学研究院、河南汉威电子股份有限公司、
国家仪器仪表元器件质量监督检验中心、传感器国家工程研究中心、中国仪器仪表协会传感器分会、中国仪器仪表学会仪表元件分会。
本标准主要起草人：张小水、祁明锋、谷永谦、高胜国、秦东振、徐秋玲、于振毅、郑浩、刘沁、 股波。
本标准为首次发布。
II JB/T11621—2013
电化学气体传感器
1范围
本标准规定产电化学气体传感器（以下简称传感器）的术语和定义，分类，型号，要求，试验方法
检验规则、标志、包装、运输和贮存。
本标准适用于定电位电解式液体电解质电化学气体传感器。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2423.1一2008电工电子产品环境试验第2部分：试验方法试验A：低温 GB/T2423.2一2008电工电子产品环境试验第2部分：试验方法试验B：高温 GB/T2423.4—2008 电工电子产品环境试验第2部分：试验方法试验Db：交变湿热（12h十
12h循环）
GB/T2423.5-1995E 电工电子产品环境试验第二部分：试验方法试验Ea和导则：冲击 GB/T2423.8一1995电工电子产品环境试验第二部分：试验方法试验Ed：自由跌落 GB/T2423.10一2008电工电子产品环境试验第2部分：试验方法试验Fc：振动（正弦） GB/T2828.1一2012计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样
计划
GB/T2829—2002周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB3095—1996环境空气质量标准
3术语和定义
下列术语和定义适用于本文件。
3.1
电化学气体传感器electrochemicalgassensor 一种能够将空气中被测气体浓度通过电化学反应转换成电信号的气体传感器。
3.2
工作电极working electrode 被测气体在其上发生化学反应的敏感电极。
3.3
参比电极（适用于定电位电解式传感器） reference electrode 为工作电极提供相应电位基准的电极。
3.4
偏置电压biasvoltage 工作电路加在传感器工作电极与参比电极上的电压值。
1 JB/T11621—2013
3.5
工作点operatingpoint 为使传感器在待测时达到稳定的工作状态，所对应工作电路加在工作电极与参比电极上的偏置电压。
3.6
零点 zero point 在清洁空气中，传感器在工作点上工作时，工作电路对应的输出值
3.7
灵敏度sensitivity 传感器在工作点上和某一浓度的被测气体反应时，输出电流与被测气体浓度之比。
3.8
零点漂移 zero shift 在清洁空气中，传感器充分预热后，在规定的时问内其零点的变化。
3.9
灵敏度漂移 sensitivity shift 传感器在成分固定的被测气体空气混合物中工作时，在规定的时问内其灵敏度的变化。
3.10
响应时间 response time 在试验条件下，被测气体浓度发生阶跃变化时，传感器输出达到稳定值的90%时所需的时间。
3.11
恢复时间 recovery time 在试验条件下，传感器脱离被测气体至传感器恢复到被测气体中输出稳定值的10%时所需的时间。
4分类、型号
4.1分类
传感器按常用所测气体的种类分为： a）一氧化碳传感器系列，用CO表示； b）二氧化硫传感器系列，用SO2表示； c）硫化氢传感器系列，用H2S表示； d）氨气传感器系列，用NH3表示： e）磷化氢传感器系列，用PH3表示； f）氯气传感器系列，用Cl2表示； g）二氧化氮传感器系列，用NO2表示； h）环氧乙烷传感器系列，用C2H4O表示： i）氯乙烯传感器系列，用C2H3Cl表示。
4.2型号
C DH X/Y- （通常简写为CDHX-） C传感器： DH——电化学： X——外形尺寸： Y——电极个数：口传感器类别。
2 JB/T11621—2013
传感器外形尺寸规格见表1。
表1传感器外形尺寸
外形尺寸 $15mm $20mm 32mm
x I 3 4
示例：CDH3/3-CO（即MDH3-CO）表示外形直径为20mm的三电极电化学一氧化碳气体传感器。
5要求
5.1 正常工作环境
温度：0℃~40℃：相对湿度：≤98%，无凝露；大气压力：86kPa～110kPa; 气氛：应无影响测试的干扰气体，气体流速应不大于8m/ss
5.2外观
传感器外观应整体完好，无漏液。标签无剥落和残缺。 5.3 外形尺寸
按产品详细规范要求。 5.4技术参数 5.4.1 一氧化碳传感器系列应符合表2的规定。
表2 一氧化碳传感器系列
偏置 负载
响应 恢复 零点时间 时间 漂移
量程
×10-6 电压 电阻 μA/1X10-6 灵敏度
灵敏度漂移
型号
基本误差
s X10-6 ×10/月
mV n
S
CDH1/3-CO 0~1000 0 10 0.04±0.010 八15 60 ±2 ≤测量范围的2% 真值的土8% CDH3/2-CO 0~1000 0 200 0.015±0.005 ≤50 ≤60 ±2 ≤测量范围的2% 真值的土8% CDH3/3-CO 0~1000 0 10 0.070±0.015 ≤20 ≤60 ±2 ≤测量范围的2% 真值的土8% CDH4/3-CO 0~1000 0 10 0.080±0.020 ≤20 ≤60 ±2 ≤测量范围的2% 真值的土8% 5.4.2 二氧化硫传感器系列应符合表3的规定。
表3 二氧化硫传感器系列
响应 恢复时间 时间
量程 偏置 负载
零点漂移 灵敏度漂移 X10-6
×10-6 电压 电阻 HA/1 X10-6 灵敏度 CDH3/3-SO2 0~20 0 10 0.5 ±0.1 ≤30 ≤60 ± 0.5 ≤测量范围的2% 真值的土2% CDH4/3-SO2 0~20 0 10 1.0±0.25 ≤30 ≤60 ± 0.5 ≤测量范围的2% 真值的±2%
型号
基本误差
×10%/月
mv 2
s
s
3 JB/T11621—2013
5.4.3 硫化氢传感器系列应符合表4的规定
表4 硫化氢传感器系列
响应 恢复时间
量程 偏置 负载 灵敏度
零点漂移 灵敏度漂移
电压 电阻
mV Q μA/1 × 10-6 时间
型号
基本误差
×10/月
X10-6
×10-6
s
S
CDH3/3-H2S 0~100 0 10 0.8±0.15 ≤20 ≤60 ±0.5 ≤测量范围的2% 真值的±2% CDH4/3-HS 0~100 0 10 0.8±0.15 ≤30 ≤60 ± 0.5 ≤测量范围的2% 真值的土2% 5.4.4 氨气传感器系列应符合表5的规定。
表5 氨气传感器系列
量程 偏置 负载 灵敏度 响应 恢复
零点漂移
灵敏度漂移
型号
电压 电阻 mV Q
μA/1 × 10-6 时间 时间 ×10-6 ×106/月
基本误差
X10-6
S
S
CDH3/3-NH3 0~100 0 10 0.10±0.02 ≤120 ≤120 ±0.5 ≤测量范围的10% 真值的土5% CDH4/3-NH3 0~100 0 10 0.12±0.03 ≤120 ≤120 ±0.5 ≤测量范围的10% 真值的土5% 5.4.5 磷化氢传感器系列应符合表6的规定。
表6磷化氢传感器系列
量程 偏置
电压 电阻 灵敏度 响应
负载
恢复
零点漂移
灵敏度漂移
型号
μA/1 X 10-6 时间 时间 X 10-6 ×10%/月
基本误差
X10-6 0~20 0 10 1.70±0.30 ≤30 ≤60 ±0.5 ≤测量范围的2% 真值的土2% 0~2000 0 10 0.5±0.10 ≤60 ≤120 ±0.5 ≤测量范围的2% 真值的土10%
mV Q
S
CDH3/3-PH
5.4.6 氯气传感器系列应符合表7的规定。
表7 氯气传感器系列灵敏度 响应 恢复 零点漂移
偏置 负载电压 电阻 mV Q
μA/1 X10-6 时间 时间 X10-6 灵敏度漂移
量程 X10-6
型号
基本误差
×10°月
S
CDH3/3-Cl2 0~20 0 10 0.6±0.15 ≤60 ≤120 ±0.5 ≤测量范围的2% 真值的±2% CDH4/3-Cl2 0~20 0 10 1.0±0.2 ≤60 ≤120 ±0.5 ≤测量范围的2% 真值的±2% 5.4.7 二氧化氮传感器系列应符合表8的规定。
表8 二氧化氮传感器系列
量程 偏置 负载
响应 恢复 零点时间 时间 漂移
X10-6 电压 电阻 μA/1 X 10-6 灵敏度 CDH3/3-NO2 0~20 0 10 0.6±0.15 ≤30 ≤60 ±0.5 ≤测量范围的2% 真值的±2% CDH4/3-NO2 0~20 0 10 0.6±0.15 ≤30 ≤60 ±0.5 ≤测量范围的2% 真值的±2%
灵敏度漂移 ×10/月
型号
基本误差
mv 2
X10-6
S
S
5.4.8 环氧乙烷传感器系列应符合表9的规定。 4
