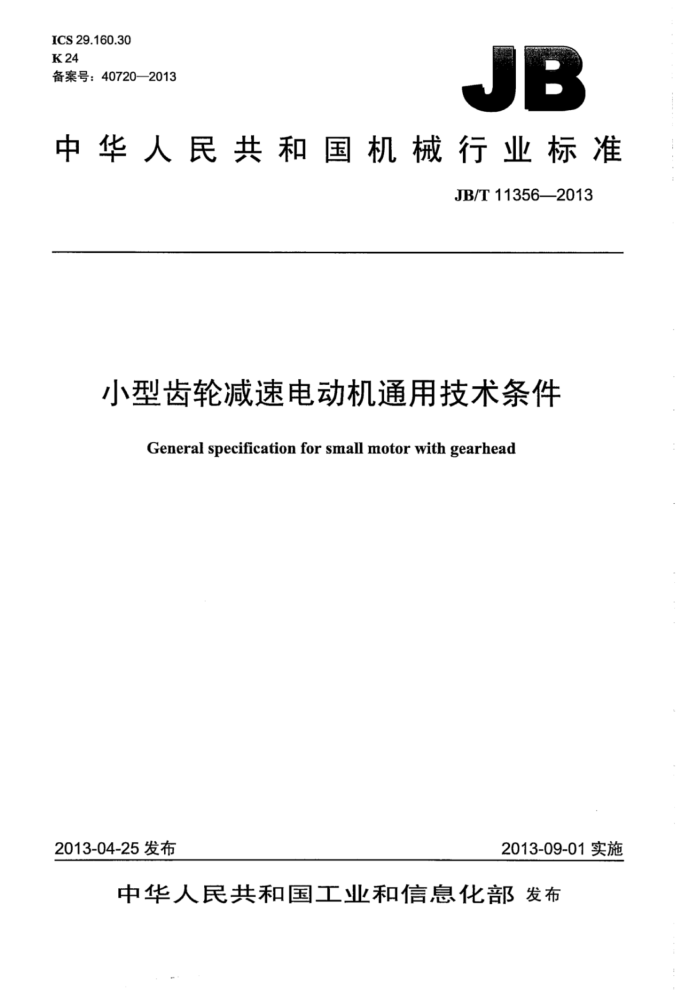

ICS29.160.30 K24 备案号：40720—2013
B
中华人民共和国机械行业标准
JB/T11356—2013
小型齿轮减速电动机通用技术条件
General specification for small motor with gearhead
2013-09-01实施
2013-04-25发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准
小型齿轮减速电动机通用技术条件
JB/T113562013
+
机械工业出版社出版发行北京市百万庄大街22号邮政编码：100037
+
210mm×297mm·1.25印张·36千字 2013年11月第1版第1次印刷
定价：21.00元
*
书号：15111-11064
网址：http：//www.cmpbook.com 编辑部电话：（010）88379778 直销中心电话：（010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T11356-2013
目 次
前言.. 范围
III
1
2规范性引用文件 3分类 3.1小型圆柱齿轮减速电动机分类 3.2型式. 3.3基本参数. 4技术要求和试验方法， 4.1 使用环境条件 4.2 外观 4.3 标志
4.4 外形和安装尺寸 4.5 输出轴 4.6 绝缘介电强度. 4.7 绝缘电阻 4.8 绕组匝间绝缘 4.9 接地 4.10 空载运行， 4.11 超速. 4.12 正反转速差 4.13 堵转数据， 4.14 额定数据， 4.15 换向火花.. 4.16. 最大转矩 4.17 效率 4.18 机械振动 4.19 噪声。 4.20 温升 4.21 过载 4.22 低温 4.23 高温. 4.24 振动. 4.25 冲击 4.26 电磁兼容 4.27 恒定湿热 4.28 密封性 4.29 寿命. 4.30 安全
中
工 JB/T11356—2013 4.31试验条件. 5检验规则 5.1检验分类. 5.2鉴定检验 5.3质量一致性检验. 6交付准备， 6.1总则. 6.2铭牌. 6.3包装. 6..运输. .. 贮存 6.6保证期.. 7用户服务
.9 ..10 .10 .10 .11 .13 .13
13 13 13 .13 13
*14 JB/T11356—2013
前 言
本标准按照GB/T1.1-2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国微电机标准化技术委员会（SAC/TC2）归口。 本标准起草单位：西安微电机研究所、宁波中大力德传动设备有限公司、东阳市东政电机有限公司、
山东山博电机集团有限公司、厦门蒙发利科技（集团）股份有限公司、横店集团联宜电机有限公司。
本标准主要起草人：岑国建、赵东虹、罗润娟、李新春、马德利。 本标准为首次发布。
II JB/T11356—2013
小型齿轮减速电动机通用技术条件
1范围
本标准规定了小型圆柱齿轮减速电动机的产品分类、技术要求、试验方法、检验规则和交付准备等。 本标准适用于折算到1500r/min时连续额定输出功率不超过1.1kW的小型圆柱齿轮减速电动机，
其他类型的减速电动机亦可参照采用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB755—2008旋转电机定额和性能 GB/T1993—1993旋转电机冷却方法 GB/T2423.1—2008 电工电子产品环境试验第2部分：试验方法试验A：低温 GB/T2423.2—2008 电工电子产品环境试验第2部分：试验方法试验B：高温 GB/T2828.1--2003 计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样
计划
GB/T4942.1—2006 旋转电机整体结构的防护等级（IP代码） 分级 GB/T7345—2008控制电机基本技术要求 GB/T10069.1旋转电机噪声测定方法及限值 第1部分：旋转电机噪声测定方法 GB/T112812009微电机用齿轮减速器通用技术条件 GB12350—2009小功率电动机的安全要求 GB/T21418—2008永磁无刷电动机系统通用技术条件 GB/T22719.1交流低压电机散嵌绕组匝间绝缘第1部分：试验方法 JB/T10490一2004小功率电动机机械振动振动测量方法、评定和限值
3分类
3.1小型圆柱齿轮减速电动机分类
小型圆柱齿轮减速电动机（以下简称“减速电机”）由小型圆柱齿轮减速器和电动机组成，根据配置电动机的不同，分为小型齿轮减速交流电动机，小型齿轮减速永磁直流电动机，小型齿轮减速无刷直流电动机。 3.2型式
减速电机的结构及安装型式应符合产品专用技术条件的规定。 减速电机的轴伸及安装尺寸应符合GB/T11281一2009或由产品专用技术条件规定。
3.3基本参数
减速电机的基本参数推荐如下：
工作制为S1S2或由产品专用技术条件按GB755—2008选取：
1 JB/T11356—2013
防护等级为IP50或由产品专用技术条件按GB/T4942.1一2006选取：一冷却方式按GB/T1993一1993由产品专用技术条件规定。 减速电机的额定值如下：
一额定电压为：交流110V220V-380V 直流6V.12V.24V.36V48V.90V、110V.220V 额定频率：50Hz、60Hz；额定功率：10W、16W、25W、40W、60W、90W、120W、180W250W、370W-550W、 750W、1100W或应符合产品专用技术条件的规定；公称传动比范围：1:3～1:200。
减速电机的额定值优选以上推荐数值，如未满足需要，也可由产品专用技术条件另行规定。
4技术要求和试验方法
4.1使用环境条件
减速电机应能在下列的环境下正常工作：环境温度：-10℃～~40℃；相对湿度：15%～90%：气压：74.8kPa~106kPae
4.2外观 4.2.1技术要求
减速电机表面应无锈蚀、碰伤、划伤等缺陷：紧固件连接应牢固。引出线应完整，颜色应与接线图一致。 4.2.2试验方法
目测减速电机的外观，应符合4.2.1的要求。 4.3标志 4.3.1技术要求
每台减速电机应在其明显位置上牢固地标有铭牌，标明减速电机的额定数据和其他必要事项，减速电机上的所有标志可采用打印、雕刻、压制或其他等效刻印方法，必须保证清晰、明了、耐用：在减速电机整个使用期限内不易磨灭。 4.3.2试验方法
首先采用浸有水的湿棉布擦抹标志15s，随后再用浸有汽油的棉布擦抹15s每秒来回擦一次。减速电机的标志应在经过上述试验和本标准规定的全部试验之后，仍保持清晰，易辨，不能轻易除去，铭牌不应易于移动和有可能造成脱落的卷边现象。 4.4外形和安装尺寸 4.4.1技术要求
减速电机的外形和安装尺寸，参考GB/T11281-2009由产品专用技术条件规定。
2 JB/T11356—2013
4.4.2试验方法
用保证尺寸准确度的测量工具检查外形及安装尺寸，应符合4.4.1的要求。 4.5输出轴 4.5.1技术要求
减速电机的输出轴应符合GB/T11281一2009中6.4.1或产品专用技术条件的规定。 4.5.2试验方法
按GB/T11281一2009中6.4.2规定的方法进行测量，测量结果应符合本标准4.5.1的要求。 注：若减速电机输出轴难以转动，可采用施加适当电压的方法，使减速电机转动并进行测量。
4.6绝缘介电强度 4.6.1技术要求
减速电机绕组对机壳之间及各绕组之间绝缘应能承受历时1min的耐电压试验应无击穿，飞弧和闪络现象，试验电压的有效值按表1的规定，试验电压的频率为50Hz：波形为正弦波，试验设备的容量不小于0.5kVA，试验过程中，跳闸电流应不大于10mA。
在大量生产中进行质量一致性检验时，允许将试验时间缩短到1S，其试验电压的有效值为原试验电压值的120%。重复进行耐电压试验时，试验电压值为标准试验电压的80%
小型齿轮减速无刷直流电动机应符合产品专用技术条件的规定。
表1
单位为伏
额定电压 24~100 ≥100
标准试验电压（有效值）
500+2倍额定电压
1000+2倍额定电压，但最低为1500
4.6.2试验方法
按GB123502009中20.2的规定进行试验，试验结果应符合本标准4.6.1的要求。 小型齿轮减速无刷直流电动机应按GB/T21418—2008中6.6.1的规定进行试验，结果应符合本标准
4.6.1的要求。 4.7绝缘电阻 4.7.1技术要求
减速电机绕组的绝缘电阻，在常态和低温下不应小于50MQ，在高温下不应小于5MQ，在恒定湿热下应不小于1MQ。
小型齿轮减速无刷直流电动机应符合产品专用技术条件的规定。 4.7.2试验方法
减速电机额定电压在24V及以下的选择250V绝缘电阻表；额定电压在24V以上的选择500V绝缘电阻表，测量各独立绕组对机壳及各绕组间的绝缘电阻数值应符合4.7.1的要求，测量后应将绕组对地放电。
3
