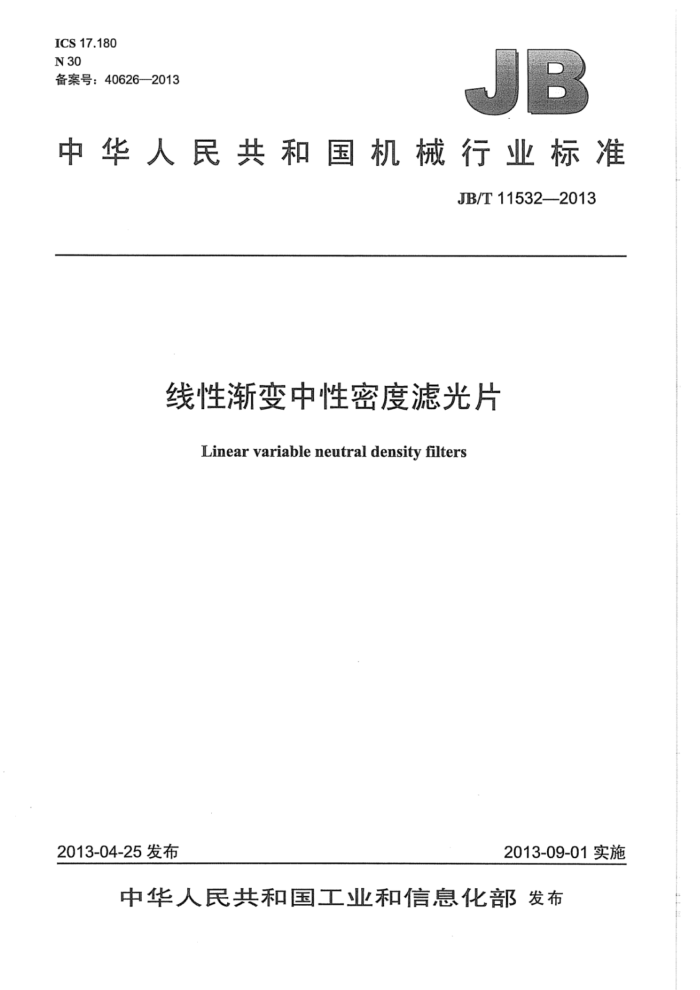

ICS17.180 N30 备案号：40626—2013
中华人民共和国机械行业标准
JB/T11532--2013
线性渐变中性密度滤光片
Linear variable neutral density filters
2013-09-01实施
2013-04-25发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准
线性渐变中性密度滤光片
JB/T11532-2013
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
+
210mmX297mm-1印张·32千字 2013年11月第1版第1次印刷
定价：18.00元
+
书号：15111·10970 网址：http：//www.cmpbook.com 编辑部电话：（010）88379778 直销中心电话： （010)88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T11532-2013
目 次
前言.. 范围
1
2规范性引用文件. 3术语和定义 4分类.
4.1条形变密度片 4.2圆形变密度片
5要求.. 5.1光学性能 5.2表面症病.. 5.3环境适应性 5.4膜层的抗磨强度 5.5膜层附着力. 6试验方法。 6.1光学性能..
6.2表面症病. 6.3环境适应性. 6.4膜层的抗磨强度， 6.5膜层附着力..
．检验规 7.1检验分类.. 7.2出厂检验 7.3型式检验 8标志、包装、运输和贮存 8.1标志， 8.2 包装. 8.3运输. 8.4贮存附录A（规范性附录）变密度片线性度计算方法 A.1获得直线拟合公式. A.2计算理想光密度 A.3计算偏差 A.4得出最大偏差 A..5计算线性度.. 附录B（资料性附录）常规比对法检测装置
10 10 10 10 10 11 11 11 11 11 11
天#电面
12 JB/T11532—2013
前言
本标准按照GB/T1.12009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由机械工业仪器仪表元器件标准化技术委员会（CMIF/TC17）归口。 本标准起草单位：沈阳仪表科学研究院有限公司、沈阳汇博光学技术有限公司、国家仪器仪表元器
件质量监督检验中心、传感器国家工程研究中心、中国仪器仪表学会仪表元件分会、大恒新纪元科技股份有限公司。
本标准主要起草人：张勇喜、费书国、金秀、阴晓俊、赵帅锋、杨文华、徐秋玲、郑浩、殷殿波、俞
蕾。
本标准为首次发布。
Ⅱ JB/T11532—2013
线性渐变中性密度滤光片
1范围
本标准规定了线性渐变中性密度滤光片（以下简称“变密度片”）的术语和定义、分类、要求、试验方法、检验规则、标识、包装、运输和贮存。
本标准适用于以无色光学玻璃为基底，通过真空镀制光学薄膜而制造的线性渐变中性密度滤光片。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1185-2006光学零件表面疵病 GB/T2828.1一2003计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样
计划
GB/T13384—2008机电产品包装通用技术条件 GB/T26331一2010光学薄膜元件环境适应性试验方法 GB/T26332.12010光学和光学仪器一光学薄膜第1部分：定义
3术语和定义
GB/T26332.1一2010界定的以及下列术语和定义适用于本文件。
3.1
光谱透射率transmittance（以下简称“透射率”）透过的与入射的辐射能通量或光通量的光谱密集度之比，取百分比形式，用符号T(1)表示。
3.2
光密度opticaldensity 光谱透射率的负对数表示形式，用符号D(2)表示。 注：光密度D()与透射率T(2)之间存在公式1）所示的关系：
D()--gT()
(1)
3.3
衰减量attenuation 光谱透射率的分贝（dB）表示形式，用于表征零件对光量的衰减能力，用符号A（元）表示。 注1：衰减量A()与透射率T(2)之间存在公式（2）所示的关系：
A(a)=-101g[T(a))
(2)
注2：衰减量A2)与光密度D(2)之间存在公式（3）所示的关系：
A()=10D()
(3)
1 JB/T11532-2013
3.4
设计波长design wavelength 变密度片的使用波长或使用波长范围的中心：用孔表示。 注：一般来说采购文件所指波长就是变密度片的设计波长，若采购文件没有指明。则Ao=550nm。
3.5
最深区endpoint 变密度片光密度不再增加的区域或位置。
3.6
终点光密度endpointdensity 变密度片最深区在设计波长位置的光密度，用De(2o)表示。
3.7
标称光密度nominaldensity 变密度片理想的或预期达到的终点光密度，用D（2)表示。
3.8
中性度density neutrality 在某一波长范围内，光密度随波长变化的差异程度，用符号Ne表示。 注：标准中性度（StandardDensityNeutrality）特指400nm～700nm波长范围内的中性度，通常所指的中性度或没
有指定光谱范围的中性度都按标准中性度来处理。
3.9
线性度linearity 在设计波长处，变密度片线性区段光密度随位置（角度）的变化曲线与参比直线的最大偏差，用实
测终点光密度的百分比来表示，记为。
注：参比直线为最小二乘直线。
4分类
4.1条形变密度片
条形变密度片一般呈矩形，图1为一典型示例。条形变密度片渐变区从xo位置开始；在x的前端是空白区：在x的后端是均匀区，也是变密度片的最深区；在xo到xi之间光密度沿x方向线性变化，当x固定时，光密度沿轴方向不变化。按图1中虚线建立直角坐标系，点P(xJ)是条形变密度片线性区内的任意点，则条形变密度片P点的光密度可按公式（4）表示。
D(x,y) - Kx+ B ..
(4)
式中：
K- 光密度变化率：
常数； -P点的横坐标位置；
B-
A
J -P点的纵标位置： D(x J) 条形变密度片P(x,J)点的光密度。 4.2圆形变密度片
圆形变密度片一般是圆形的，图2为一典型示例。0°到%为空白区；%到为线性变化区一 光密度随角度线性变化，当角度固定时，半径方向光密度不变化：到360°为均匀区，即变密度片的最深区。将圆形变密度片的圆心作为极点，空白区与最深区的交界线作为极轴：点P(，の)是圆形变密度 2 JB/T11532--2013
片线性区内的任意点，则圆形变密度片P点的光密度可按公式（5）表示。
D(p,)=KO+B.
(5)
式中：
K-光密度变化率； B- 一常数； P——P点的极半径； —P点的极角；
D(e) 变密度片P点的光密度。
Y
2
示意样图
OD
o
X位置
11
理想光密度曲线
图1条形变密度片及光密度曲线
Po
(P.O
XO e 360°
示意样图
.OD
0,360°
角度
理想光密度曲线
图2 圆形变密度片及光密度曲线
2 JB/T11532—2013
5要求
5.1光学性能 5.1.1终点光密度
终点光密度与标称光密度偏差应不超过土5%。 5.1.2标准中性度
标准中性度应不超过土5%。 5.1.3线性度
变密度片的线性度应不超过土5%。 5.2表面症病
变密度片表面疵病的检验应按GB/T1185—2006进行，表面疵病公差应满足C1×0.4的要求，长擦痕公差应满足L10×0.063的要求。 5.3环境适应性 5.3.1高低温循环
按6.3.1的方法试验后，其光学性能应符合5.1的规定。 5.3.2交变湿热
按6.3.2的方法试验后：其光学性能应符合5.1的规定。 5.4膜层的抗磨强度
按6.4的方法试验后，变密度片的膜层不磨破。 5.5膜层附着力
按6.5的方法试验后，变密度片的膜层不脱落。
6试验方法
6.1光学性能 6.1.1测试条件 6.1.1.1测试仪器
分光光度计：测试光光谱宽度小于5nm，波长准确度应不超过土1nm，光密度测试能力应优于试样的光密度要求。
激光光功率计：测量准确度应不超过士0.1dB，激光光源的偏振态不发生变化，光密度测试能力应优于试样的光密度要求。
仲裁原则：当检测光密度值大于4时，以激光光功率计为准，其他以分光光度计为准。
4
