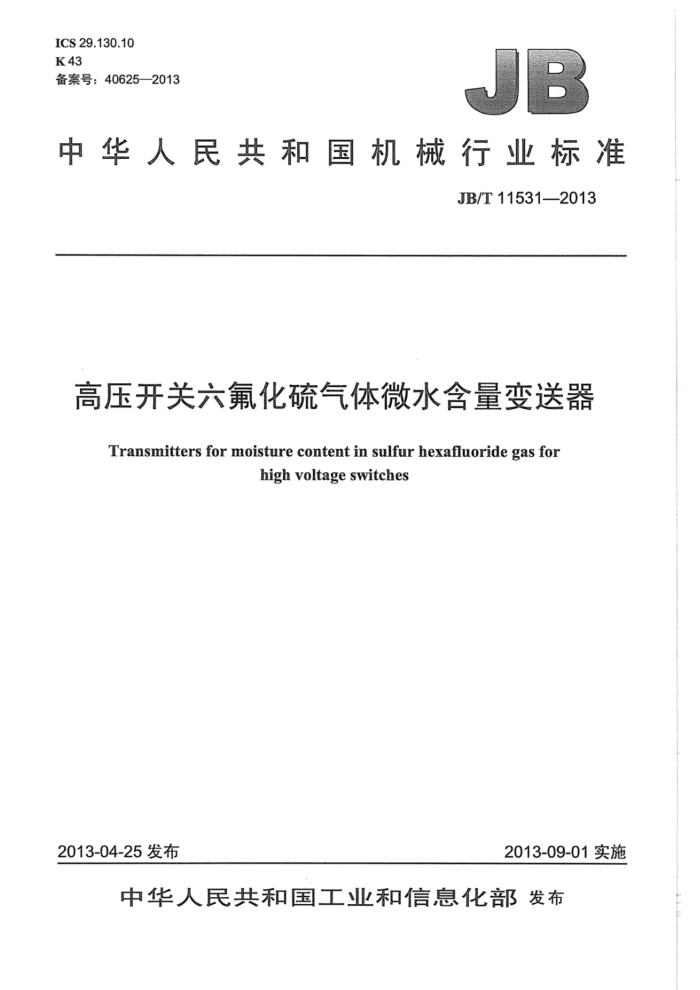

ICS29.130.10 K43 备案号：40625—2013
中华人民共和国机械行业标准
JB/T115312013
高压开关六氟化硫气体微水含量变送器
Transmitters for moisture content in sulfur hexafluoride gas for
high voltage switches
2013-04-25发布
2013-09-01实施
中华人民共和国工业和信息化部发布 JB/T11531—2013
目 次
前言范围
1
2规范性引用文件 3术语和定义 4分类与命名 4.1分类. 4.2命名 5基本参数
5.1工作条件 5.2 测量范围 5.3 电源 5.4 输出形式要求 6.1 外观 6.2 准确度 6.3 绝缘电阻. 6.4 绝缘强度 6.5 外壳防护 6.6 振动 6.7 连续加压通电试验 6.8 电磁兼容 6.9 环境温度试验 6.10 密封试验方法 7.1 试验条件 7.2 外观. 7.3 准确度 7.4 绝缘电阻. 7.5 绝缘强度 7.6 外壳防护 7.7 振动. 7.8 连续加压通电试验 7.9 电磁兼容 7.10 环境温度试验 7.11 密封.. 检验规则 8.1 检验分类. 8.2 出厂检验
7 JB/T11531—2013
8.3 型式检验 9标志、包装、运输和贮存 9.1 标志
8
9.2 包装. 9.3运输. 9.4贮存. 表1 与准确度等级有关的技术指标，表2 检验项目和检验顺序
00000008000008000000000
8
I
ⅡI JB/T11531—2013
前言
本标准按照GB/T1.1-2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由机械工业仪器仪表元器件标准化技术委员会CCMIF/TC17）归口。 本标准起草单位：沈阳仪表科学研究院有限公司、国家仪器仪表元器件质量监督检验中心传感器
国家工程研究中心·中国仪器仪表行业协会：西安西电开关电气有限公司，河南平高电气股份有限公司新东北电气集团高压开关有限公司。
本标准主要起草人：何方、李振波、徐秋玲、申春红、陈志勇、李志刚、袁峰、申安安、于振毅、 吕成军、张玉杰、刘丽红、殷波。
本标准为首次发布。
ⅡI JB/T11531-2013
高压开关六氟化硫气体微水含量变送器
1范围
本标准规定了高压开关六氟化硫（SF6）气体微水含量变送器（以下简称微水含量变送器）的术语和定义、分类与命名、基本参数、要求、试验方法、检验规则及标志、包装、运输和贮存。
本标准适用于电厂、变电站等高压开关保护气体六氟化硫中微水含量检测所采用的变送器。
2：规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T28292002周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB42082008外壳防护等级（IP代码） GB/T9969-2008工业产品使用说明书总则 GB/T13264—2008不合格品百分数的小批计数抽样检验程序及抽样表 GB/T13384--2008机电产品包装通用技术条件 GB/T14436—1993 工业产品保证文件总则 GB/T17614.1一2008工业过程控制系统用变送器第1部分：性能评定方法 GB/T17626.2--2006E 电磁兼容试验和测量技术静电放电抗扰度试验 GB/T17626.3--2006 电磁兼容试验和测量技术射频电磁场辐射抗扰度试验 GB/T17626.4—2008 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验 GB/T17626.5—2008 电磁兼容试验和测量技术浪涌（冲击）抗扰度试验 JB/T8622-1997工业铂热电阻技术条件及分度表
3术语和定义
下列术语和定义适用于本文件。
3.1
六氟化硫气体的微水含量moisturecontentin sulfurhexafluoridegas 六氟化硫是一种用于电气设备中，具有良好灭弧和绝缘性能的气体。在将六氟化硫气体用于高压开
关时，对其中的水分含量要求很严格，由于六氟化硫气体中的水分含量极低，因此，常称其为微水含量。 3.2
六氟化硫微水含量变送器transmitterformoisture content in sulfurhexafluoridegas 六氟化硫微水含量变送器是采用露点传感器、压力传感器、温度传感器分别检测高压开关中保护气
体六氟化硫的露点温度、气体压力，气体温度，经过计算得到六氟化硫气体微量水分含量检测值的仪表。
微水含量变送器通过露点传感器检测出六氟化硫气体的露点温度值，并由露点温度值计算出饱和水汽分压值，然后再经过计算得到六氟化硫气体微水含量值。饱和水汽分压值按公式（1）计算。 In Pi=6 024.528 2T-1+29.327 07+1.061 386 8 X 10-2T-1.319 882 5X10-5T2_0.493 825 77nT.... (1)
1 JB/T11531—2013
式中： T一六氟化硫气体的露点温度，单位为开（K）： Pi 一高压开关内部的水分压力，单位为帕（Pa》。 微水含量变送器通过压力传感器检测出高压开关内部压力，并根据高压开关内部压力和水汽分压，
计算出六氟化硫气体微水含量值。
六氟化硫气体微水含量值与高压开关内部压力、水汽分压的关系按公式（2）计算。
（2)
P1-Xp.X10-6...
式中： X 一六氟化硫气体微水含量值： Po -高压开关内部压力，单位为帕（Pa)）： PI 高压开关内部的水汽分压，单位为帕（Pa）。 微水含量变送器通过温度传感器检测出高压开关内部六氟化硫气体的温度，根据六氟化硫气体的温
度值对露点值进行温度补偿，再通过公式（2）计算出高压开关内部六氟化硫气体的微水含量。
4分类与命名
4.1分类
按不同输出类型，微水含量变送器分为： a）模拟输出式： b）数字输出式。
4.2命名
微水含量变送器型号按以下标记命名： 000000-00000000 0
测量输出类型（M模拟输出式，B一数字输出式）规格代号系列代号品牌代号
5基本参数
5.1工作条件
环境温度：-40℃60℃ 相对湿度：5%～95%（25℃时）；大气压力：86kPa~106kPa
5.2测量范围
微水含量变送器的测量范围推荐从下列数值中选取：0～500×10-60～1000×10-6、0~2000× 10-6。
露点传感器的测量范围推荐从下列数值中选取：-80℃～20℃、-60℃~～20℃。 压力传感器的测量范围推荐从下列数值中选取：-0.1MPa-0.5MPa--0.1MPa0.7MPa-0.1MPa~
2 JB/T11531-2013
0.9MPa--0.1MPa--1.5MPa
温度传感器的测量范围推荐为：-50℃～100℃。 5.3电源
推荐工作电压范围：DC24V土2V。 5.4输出形式 5.4.1模拟输出式微水含量变送器
模拟输出式微水含量变送器是输出露点温度、压力、温度三组独立4mA～20mA模拟电信号的仪表，微水含量值需要通过上位计算机计算得到， 5.4.2数字输出式微水含量变送器
数字输出式微水含量变送器是以数字量信号输出六氟化硫气体的露点温度值、压力值、温度值、微水含量值的微水含量变送器。数字输出形式可以为：RS485输出形式CAN总线输出形式、符合 PROFIBUS总线协议要求的输出形式，符合FF总线协议要求的输出形式以及其他数字输出形式等。
6要求
6.1外观
微水含量变送器外观应符合下列要求： a）壳体表面光洁、完好，无划痕及其他损伤； b）产品铭牌、标牌等完整，并牢固地固定在外壳上； c）所有零件焊接处质量良好，外观光亮，无金属堆积。
6.2准确度
微水含量变送器的准确度由露点传感器准确度、压力传感器准确度和温度传感器准确度决定，其相应的准确度等级与露点传感器、压力传感器、温度传感器的准确度等级对应关系见表1。
表1与准确度等级有关的技术指标露点传感器准确度℃C 压力传感器准确度MPa 温度传感器准确度℃
推确度等级
±（7.3×10-6+9.2%读数）
±3℃
≤0.5%FS
≤0.5%FS
6.3绝缘电阻
微水含量变送器电源端子、信号端子与壳体之间的绝缘电阻不应小于100MQ。 6.4绝缘强度
微水含量变送器电源线和信号线短接后与壳体之间应承受频率为50Hz、电压为2000V的工频耐压试验，历时1min：应无飞弧和击穿现象。 6.5外壳防护
微水含量变送器防护等级应符合GB4208-2008的规定，优先从下列数值中选取：IP55、P65、P67 IP68.
3 JB/T11531-2013
6.6振动
微水含量变送器应能承受定频100Hz120Hz，加速度20g三个方向各20min的试验，试验后检测变送器的准确度，应满足表1的要求。 6.7连续加压通电试验
产品完成调试后，出厂前应进行测量范围压力上限的加压通电试验，常温48h或高温（40℃）24h 连续通电。试验结束后检测变送器的准确度，应满足表1的要求。 6.8电磁兼容 6.8.1原则
微水含量变送器应能够耐受以下电磁兼容试验，不会造成损坏，试验后检测变送器的准确度，应满足表1的要求。 6.8.2静电放电抗扰度试验
微水含量变送器应能承受GB/T17626.2--2006中第5章所规定的严酷等级为3的静电放电抗扰度试验。 6.8.3射频电磁场抗扰度试验
微水含量变送器应能承受GB/T17626.3--2006中第5章所规定的严酷等级为3的射频电磁场抗扰度试验。 6.8.4电快速瞬变脉冲群抗扰度试验
微水含量变送器应能承受GB/T17626.4-2008中第5章所规定的严酷等级为3的电快速瞬变脉冲群抗扰度试验。 6.8.5浪涌（冲击）抗扰度试验
微水含量变送器应能承受GB/T17626.5—2008中第5章所规定的严酷等级为3的浪涌（冲击）抗扰度试验。 6.9环境温度试验
将微水含量变送器放置在温场中，在露点、压力量程范围内，在其工作露点、压力值附近选取固定的露点，压力给定值，通以六氟化硫标准气体，在40C60℃范围内，均匀选取6个温度点进行试验检测在每个温度点下微水含量变送器的输出，并以20℃的输出为基准，计算温度每变化20℃，露点、 压力、温度的温度漂移值，微水含量变送器的准确度应满足表1的要求。 6.10密封
微水含量变送器的泄漏率不大于10Pa·m/s。 7试验方法 7.1试验条件 7.1.1 一般试验条件
微水含量变送器的一般试验条件为：
