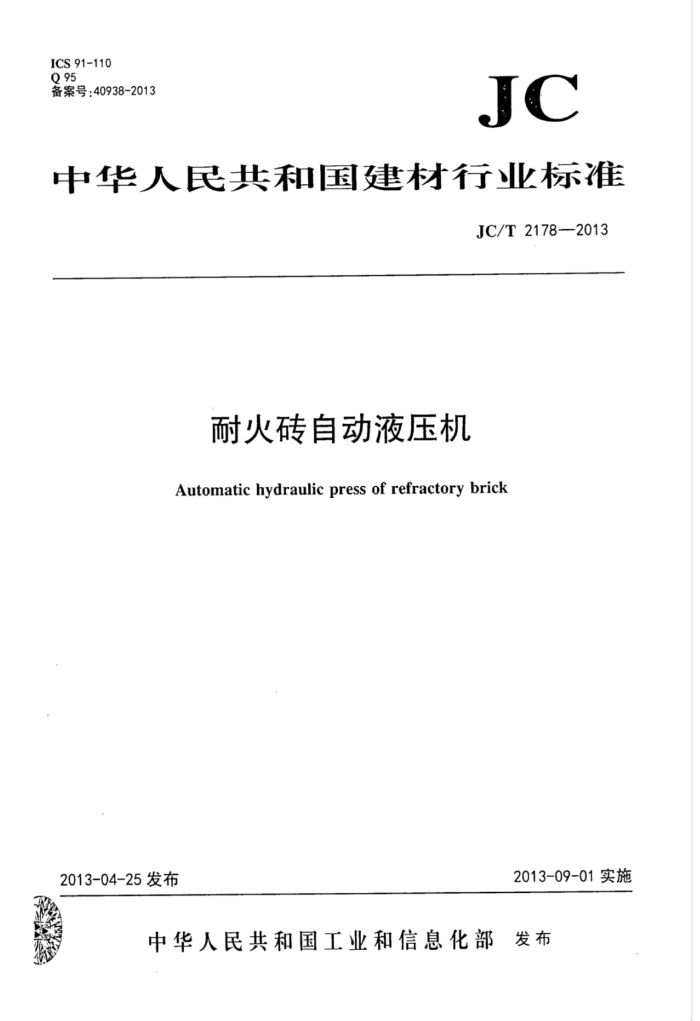

ICS 91-110 0 95 备案号：40938-2013
JC
中华人民共和国建材行业标准
JC/T 2178-2013
耐火砖自动液压机
Automatic hydraulic press of refractory brick
2013-09-01实施
2013-04-25发布
中华人民共和国工业和信息化部 发布 JC/T 2178-2013
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由国家建筑材料工业机械标准化技术委员会归口。 本标准负责起草单位：福建海源自动化机械股份有限公司。 本标准参加起草单位：中国耐火材料工业协会、佛山市恒力泰机械有限公司、洛阳中冶重工机械有
限公司、中材装备集团有限公司。
本标准主要起草人：李良光、王琳、林希平、徐殿利、彭沪新、张凤林、蔡中杰。 本标准为首次发布。
- JC/T2178—2013
耐火砖自动液压机
1范围
本标准规定了耐火砖自动液压机的术语和定义、型式、型号与基本参数、技术要求、试验方法、检验规则以及标志、包装、运输和贮存等。
本标准适用于耐火砖自动液压机（以下简称“液压机”）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191—2008包装储运图示标志 GB/T1184—1996形状和位置公差未注公差值 GB/T1804一2000一般公差未注公差的线性和角度尺寸的公差 GB2894安全标志及其使用导则 GB/T 3766 液压系统通用技术条件 GB5226.1 机械电气安全机械电气设备第1部分：通用技术条件 GB/T 7932 气动系统通用技术条件 GB/T 7935 液压元件通用技术条件 GB/T 10923 锻压机械精度检验通则 GB/T13306 标牌 GB/T13384 机电产品包装通用技术条件 GB16754—2008 机械安全急停设计原则 GB/T 23281 锻压机械噪声声压级测量方法 JB/T 5000.3 重型机械通用技术条件第3部分：焊接件 JB/T5000.6 重型机械通用技术条件 第6部分：铸钢件 JB/T 5000.8 重型机械通用技术条件第8部分：锻件 JB/T 5000.9 重型机械通用技术条件第9部分：切削加工件 JB/T5000.10 重型机械通用技术条件第·10部分：装配 JB/T5000.12一2007重型机械通用技术条件第12部分涂装 JB/T5000.14 重型机械通用技术条件第14部分：铸钢件无损检测 JB/T5000.15 重型机械通用技术条件 第15部分：锻钢件无损检测 JB/T9954—1999 锻压机械液压系统 清洁度
3术语与定义
下列术语和定义适用于本文件。
- JC/T21782013 3. 1
机架frame 构成主体的封闭框架。
3. 2
上横梁 topcrossbeam 固定横梁fixedcrossbeam 构成机架上部，固定支承主油缸或主活塞(柱塞)的部件。
3..3
下横梁bottomcrossbeam 底座base 构成机架的下部，固定支承主油缸或顶料缸的部件，上平面安装模具。
3. 4
上活动横梁topmovablecrossbeam 安装上模芯并作往复运动的部件。
3.5
下活动横梁 bottommovablecrossbeam 模框活动横梁moldmovablecrossbeam 安装下模芯或模具框并作往复运动的部件。
3. 6
立柱 column 机架的侧柱。
3.7
上主油缸 topcylinder 驱动活动横梁（或上模芯）作往复运动的部件。
3.8
下主油缸 bottom cylinder 驱动下模芯做往复运动的部件。
3.9
模框驱动油缸 mold moving cylinder 驱动模框作往复运动的部件。
3.10
布料夹坏系统 powderfeeding system 由喂料斗、搅拌布料机构、夹坏机构及驱动装置构成的部件。
3.10.1
喂料斗feedingdevice 承接喂入的物料并将物料破碎后喂送到送料小车的料框内的部件。
3.10.2
搅拌布料机构 chargerboxmixer 做平面往复运动的料框和强制搅拌机构将物料送入模腔的部件。
3.10.3
夹坏机构bricktake-offdevice 由几个夹手组成的夹放压制成型坏体的部件。
2 JC/T2178—2013
型式、型号与基本参数
4
4.1型式
液压机按其压制方式分为上下油缸双向加压式和主油缸与模框浮动双向加压式。 4.1.1上下油缸双向加压式
上下横梁分别装主油缸，驱动上、下模芯作相向运动，实现双向压制，用S表示。 4.1.2主油缸与模框浮动双向加压式
利用上主油缸或下主油缸与模框驱动油缸以不同运行速度实现双向压制，用C表示。 4.2型号 4.2.1 型号表示方法
液压机型号表示方法如下：
YN 口A
公称压制力代号，单位为10kN 产品型式代号耐火砖自动液压机代号
4.2.2标记
耐火砖自动液压机按产品名称、标准号、型号的顺序标记。 示例：公称压制力为25.000kN、压制型式为上主油缸与模框浮动双向加压式的耐火砖自动液压机：
耐火砖自动液压机JC/T2178—2013YNC2500。
4. 3 3基本参数
基本参数见表1。
表1．基本参数空循环次数 min" ≥>5 ≥4 ≥3
公称压制力(F)
填料深度
脱模力 kN
kN <10 000 10000~25000 >25 000
≥300 ≥350 ≥500
≥0. 1F
注：特殊要求按供需双方协商决定。
5技术要求
5.1 基本要求 5.1.1液压机应符合本标准的要求，并按经规定程序批准的图样及技术文件制造。
3
