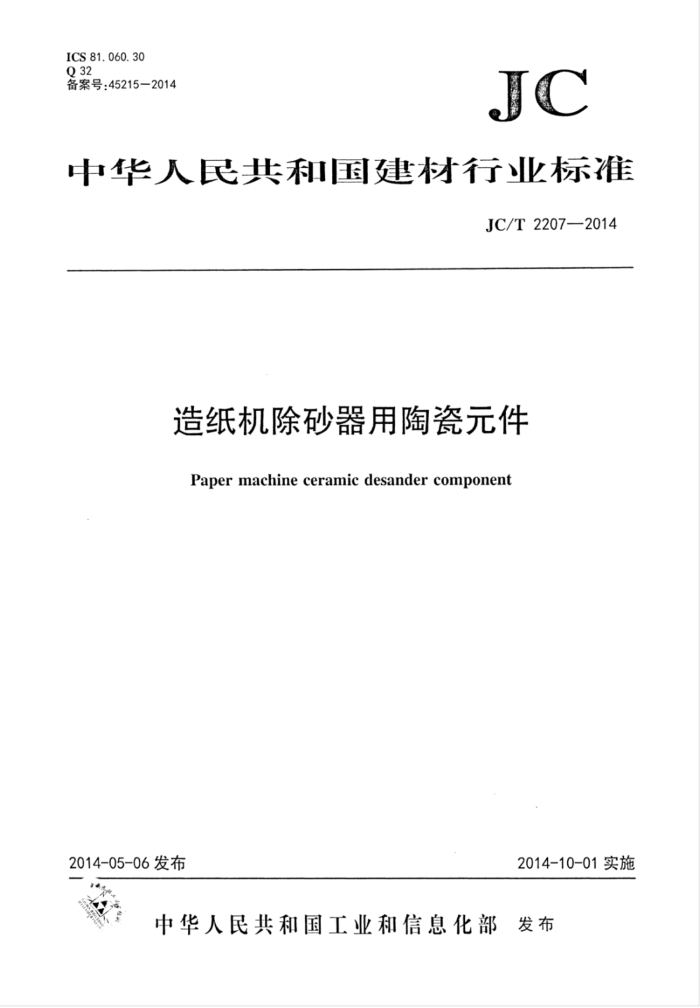

ICS 81.060.30 Q 32 备案号：45215—2014
JC
中华人民共和国建材行业标准
JC/T2207—2014
造纸机除砂器用陶瓷元件
Papermachineceramicdesandercomponent
2014-10-01实施
2014-05-06发布
中华人民共和国工业和信息化部发布 中 华人民共 和 国建 材行业标 准造纸机除砂器用陶瓷元件
JC/T 2207-2014
*
中国建材工业出版社出版建筑材料工业技术监督研究中心
(原国家建筑材料工业局标准化研究所)发行新华书店北京发行所发行各地新华书店经售
地矿经研院印刷厂印刷版权所有不得翻印
*
开本880×1230 1/16 印张0.5 字数12千宇 2014年9月第一版2014年9月第一次印刷
印数1—800定价16.00元
书号：155160-413
* 编号：0957
网址:www.standarlenjc.com 电话：(010)51164708 地址：北京朝阳区管庄东里建材大院北楼 邮编：100024
本标准如出现印装质量问间题，山发行部负责调换。 JC/T2207—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由全国工业陶瓷标准化技术委员会结构陶瓷分技术委员会（SAC/TC194/SC2)归口。 本标准起草单位：山东硅元新型材料有限责任公司、山东硅苑新材料科技股份有限公司。 本标准主要起草人：李伦、樊震坤、赵孝保、杨庆伟、王安英、徐东昌。 本标准为首次发布。
- JC/T2207—2014
造纸机除砂器用陶瓷元件
1范围
本标准规定了造纸机除砂器用陶瓷元件的产品规格、技术要求、试验方法、检验规则以及标志、包装、运输和贮存。
本标准适用于造纸机除砂器用陶瓷除砂器、除渣器和除砂嘴（以下简称陶瓷除砂器）。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T2997致密定形耐火制品体积密度、显气孔率和真气孔率试验方法 GB/T3505产品几何技术规范(GPS）表面结构轮廊法术语、定义及表面结构参数 GB/T4738.1日用陶瓷材料耐酸、耐碱性能测定方法(块状法) GB/T4984 含锆耐火材料化学分析方法 GB/T 6569 精细陶瓷弯曲强度试验方法 GB/T 6900 铝硅系耐火材料化学分析方法 GB/T16534 精细陶瓷室温硬度试验方法
3产品规格
陶瓷除砂器按长度(或高度)分为小型、中型、大型。产品规格见表1。
表1 产品规格表
型式长度(或高度)/cm 注：其他规格产品可根据用户的要求制作。
小型 <30
中型 30~90
大型 >90
4技术要求
4.1 外观质量 4.1.1 陶瓷除砂器产品内壁工作面应光滑、无裂纹、无凹、凸等现象。 4.1.2陶瓷除砂器产品外观无明显歪斜、无裂纹、无磕碰等缺陷。 4.1.3陶瓷除砂器产品口、底（沿)应平整、无磕碰、放在平面上应平稳。 4.2 产品尺寸偏差
产品尺寸偏差应符合表2的要求。 JC/T2207—2014
表2 产品尺寸偏差
技术指标
项目径偏差/mm
<10 cm ± 1. 0
30cm~150cm
>150 cm ±2. 0%
10 cm~30 cm
± 1. 5
±2.5
长度(或高度)偏差/mm 4.3 理化性能
±3
陶瓷除砂器理化性能应符合表3的要求。
表3 理化性能表
项目 w(Al20;+ZrO2)/%
技术指标 ≥90. 0 ≤0.10 ≥3. 60 ≥12.5 ≥320 ≥98. 0 ≥99. 0
吸水率/% 体积密度/（g/cm) 维氏硬度/GPa 带温弯曲强度/MPa
耐酸度/% 耐碱度/%
5 试验方法
5.1 外观质量
在自然光或灯光下近距离观测。 5.2口径偏差、长度（或高度）偏差
按照GB/T3505执行。 5.3Al2O3、ZrO2含量
按GB/T6900、GB/T4984执行。 5.4吸水率、体积密度
按GB/T2997执行。试样从烧制未加工的陶瓷坏中随机切取，试样数量为五块。 5.5维氏硬度
按GB/T16534执行，试样从烧制未加工的陶瓷坏中随机切取。 5.6 常温弯曲强度
按GB/T6569执行。
2
