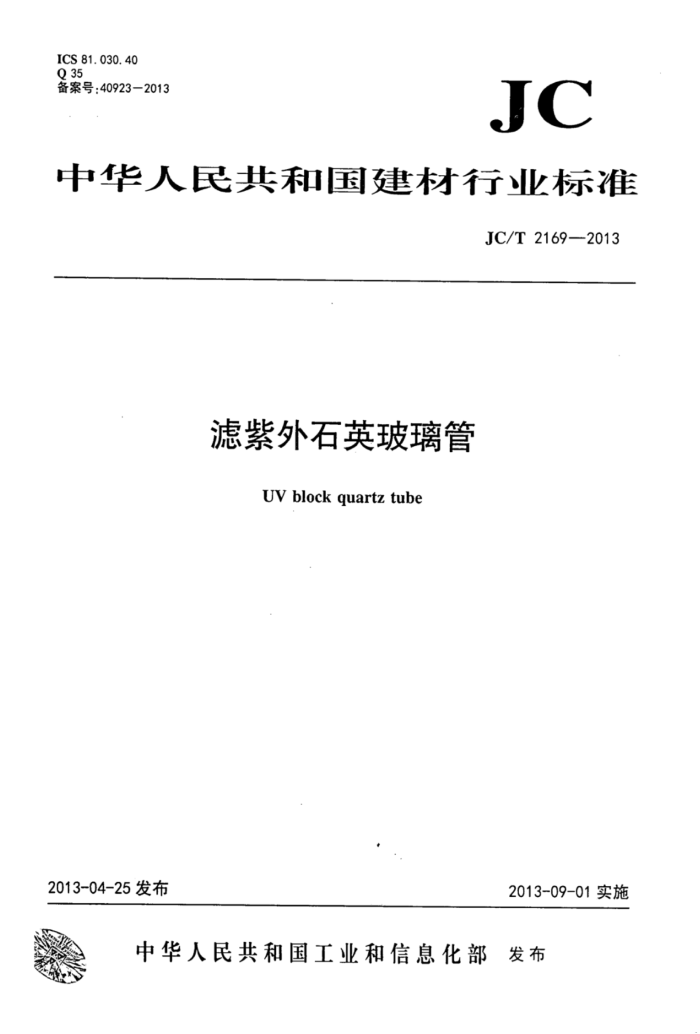

ICS 81.030.40 Q35 备案号：40923—2013
JC
中华人民共和国建材行业标准
JC/T2169—2013
滤紫外石英玻璃管
UV block quartz tube
2013-04-25发布
2013-09-01实施
中华人民共和国工业和信息化部发布 JC/T 2169—2013
前 言
本标准按照GB/T1.1-2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由全国工业玻璃和特种玻璃标准化技术委员会(SAC/TC447)归口。 本标准起草单位：中国建材检验认证集团股份有限公司、江苏太平洋石英股份有限公司。 本标准主要起草人：杨学东、吴洁、张浩运、杨晓会、张建、刘明伟。 本标准为首次发布。 JC/T2169—2013
滤紫外石英玻璃管
1范围
本标准规定了滤紫外石英玻璃管的术语和定义、分类、技术要求、试验方法、检验规则以及标志、 包装、运输和贮存等。
本标准适用于电光源、民用激光泵浦用滤紫外石英玻璃管。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T2828.1计数抽样检验程序第1部分：按接收质量限(AQL)检索的逐批检验抽样计划 GB/T3284石英玻璃化学成分分析方法 GB/T 5949 透明石英玻璃气泡、气线检验方法 GB/T10701 石英玻璃热稳定性试验方法 GB/T12442 石英玻璃中羟基含量检验方法 JC/T230 石英玻璃管耐内压力检验方法 JC/T 597 半导体用透明石英玻璃管 JC/T 598 电光源用透明石英玻璃管
3术语和定义
JC/T597和JC/T598界定的以及下列术语和定义适用于本文件。
3. 1
滤紫外石英玻璃管 UVblockquartztube 掺杂特定稀土元素的石英玻璃管，使之具有特定紫外光谱吸收性能。
4分类
按光谱透射比分为I级和II级：按羟基含量分为三类：按杂质含量分为三级。
5技术要求
5.1规格尺寸 .5.1.1石英玻璃管的外径偏差应符合表1的规定。
1 JC/T2169—2013
表1
外径偏差 IⅡI级 ±2.50% ±1.30% ±1.50% ±1.50%
外径(Φ) mm Φ<5 5≤Φ<13 13≤Φ≤30 Φ>30
I级 ±2.00% ± 1. 00% ± 1. 00% ± 1. 00%
II级 ±3. 00% ±2.50% ±2.50% ±2. 00%
5.1.2 石英玻璃管的壁厚偏差应小于等于表2的规定。
表2
偏壁度 IⅡI级 ±10% ±8% ±10%
厚() mm 0.5≤/<1. 0 1. 0≤/≤3. 0 1>3. 0
I级 ±5% ±5% ±5%
III级 ±15% ±15% ±15%
5.1.3 椭圆度：应不超过圆度公差的绝对值。 5.1.4 偏壁度：应不超过壁厚偏差的绝对值。 5.1.5 弯曲度：应不超过管长的1.5%。 5.1.6 长度偏差：应不大于1mm。 5.2外观质量 5.2.1 石英玻璃管应清洁、断面整齐、非断面无色透明。 5.2.2 石英玻璃管的气线长度和最大宽度指标应符合表3的规定。
表3 气线长度 II级
单位为毫米
外径(Φ)
气线最大宽度
I级
ⅡI级
Φ<5 5≤Φ<13 13≤Φ≤30 Φ>30 注：各项外观指标均对每米石英玻璃管而言
0. 10 0. 15 0.20 0. 30
气线累计长度不超过 气线累计长度不超过 气线累计长度不超过
5%管长
10%管长
15%管长
5.2.3石英玻璃管的气泡、气泡密度、气线密度、破皮气线和麻点等指标应符合表4的规定。
2
