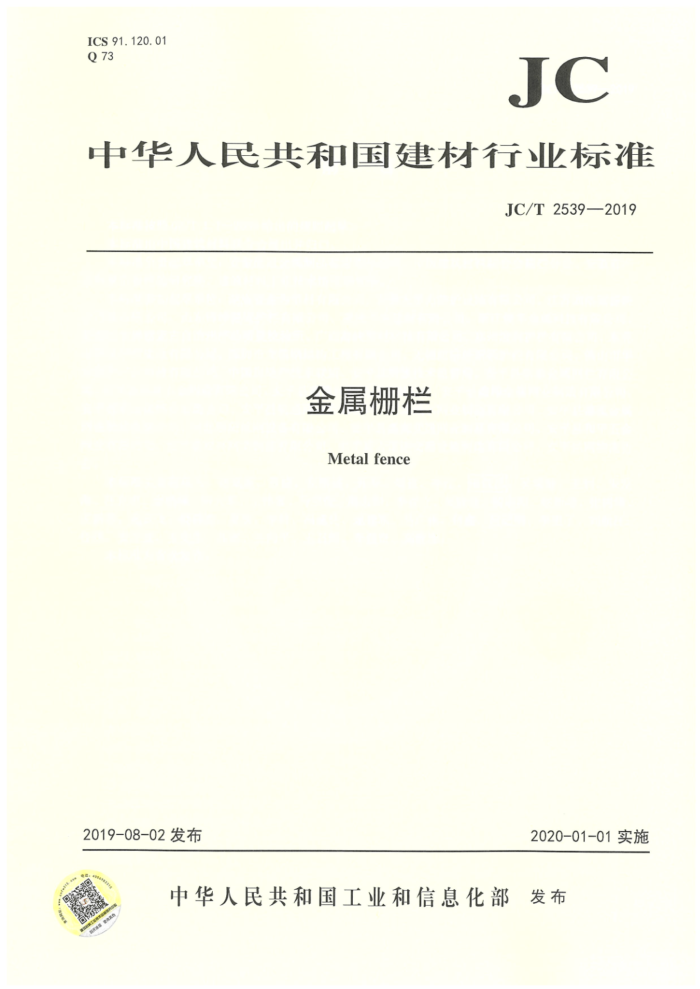

ICS 91.120.01 Q 73
JC
中华人民共和国建材行业标准
JC/T2539—2019
金属栅栏 Metal fence
2019-08-02发布
2020-01-01实施
中华人民共和国工业和信息化部 发布 JC/T2539—2019
言
前
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出并归口。 本标准负责起草单位：安徽鹰冠金属制品有限责任公司、中国建筑材料联合会栅栏分会、安徽省产
品质量监督检验研究院、建筑材料工业技术情报研究所。
本标准参加起草单位：湖南省金为型材有限公司、安徽杰宇力防护设施有限公司、江苏固格澜栅防护设施有限公司、山东锋坤塘瓷护栏有限公司、重庆大军建材有限公司、浙江俊丰金属科技有限公司、 新疆巴音郭楞蒙古自治州产品质量检验所、广西海峡型材科技有限公司、郑州润护栏有限公司、东莞市恒业护栏实业有限公司、深圳市龙笛钢结构工程有限公司、无锡纽格林新颖护栏有限公司、佛山市华步防护产品科技有限公司、中国房地产技术联盟、 安平县质量技术监督局、安平县荣泰金属网栏有限公司、安平县华祥五金网业有限公司、安平县鑫隆丝网制品有限公司、安平县鑫翔金属网业制造有限公司、 安平德明金属网业有限公司、安平县航通网业有限公司、河北威尔网业制造有限公司、安平县德泓金属网业制品有限公司、河北骄阳丝网设备有限公司、安平县鑫海交通网业制品有限公司、安平县和平五金网业有限公司、安平县双兴网类制品有限公司、安平县吉诺达交通设施制造有限公司、安平丝网物流协会。
本标准主要起草人：谢斌泉、章建、左维诚、开军、郑直、李江、田红彦、吴端静、王钊、朱发海、汪克忠、姜浩峰、田大军、王伟富、马立俊、高志和、李存立、吴晓强、蒲宗阳、赵新源、张树锋、 王新季、施云飞、魏茜茜、夏雪、李轩、冯逮住、建军、马广彬、付鑫、吕记明、李更了、刘航江、 任伟、安立亚、王文生、苏彬、王向平、王召辉、李健奇、高继增。
本标准为首次发布。 JC/T2539—2019
金属栅栏
1范围
本标准规定了金属栅栏的术语和定义、分类、代号和标记、要求、试验方法、检验规则以及标志、 包装、运输和贮存。
本标准适用于主结构及主体由金属材料制成，具有场地划分、建筑防护和安全防护功能的固定或可移动的栅栏(护栏)。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T223钢铁及合金化学分析方法 GB/T228.1金属材料拉伸试验第1部分：室温试验方法 GB/T1184—2008 形状和位置公差 未注公差值 GB/T1740 漆膜耐湿热测定法 GB/T1804—2000 一般公差未注公差的线性和角度尺寸的公差 GB/T2828.1 -2012 计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划 GB/T 4956 磁性基体上非导电覆盖 覆盖层厚度测量磁性法 GB/T 4957 非磁性基体金属上非导电覆盖 覆盖层厚度测量 涡流法 GB/T 5237.2 铝合金建筑型材 第2部分：阳极氧化型材 GB/T 5237.3 铝合金建筑型材 第3部分：电泳涂漆型材 GB/T 5237.4 铝合金建筑型材 第4部分：喷粉型材 GB/T 5237.5 铝合金建筑型材 第5部分：喷漆型材 GB/T 6461 金属基体上金属和其他无机覆盖层 经腐蚀试验后的试样和试件的评级 GB/T 6807 钢铁工件涂装前磷化处理技术条件 GB/T 9286 色漆和清漆漆膜的划格试验 GB/T 10125 人造气氛腐蚀试验、盐雾试验 GB/T 13452.2 色漆和清漆漆膜厚度的测定 GB/T16422.2 塑料实验室光源暴露试验方法 云第2部分：氙弧灯 GB/T20975 铝及铝合金化学分析方法 GB 50009 建筑结构荷载规范 GB 50096 住宅设计规范 GB 50352 民用建筑设计通则 JG/T 342 建筑用玻璃与金属护栏
3术语和定义 JC/T2539—2019
下列术语和定义适用于本文件。
3. 1
金属栅栏(护栏) metalfence 主结构采用金属材料，通过工厂化生产制造，具有场地划分、美化景观、建筑防护和安全防护等功
能，一般有立柱、扶手、横杆、竖杆、网片、挡板、各种专用连接件、装饰件、底座等构件，采用组装、 焊接方式连接成一体，可实现现场整体安装，阻挡物体通过的产品。 3. 2
立柱 column 用于安装和固定横杆、扶手、网片、
S Ansn 日 apma
3. 3
横杆crossbar
连接在两根立柱之间， 通 水平成 放置的金属杆件。
S
3. 4
竖杆 verticalrod 连接或穿插在横杆之
直放置， 起到阻挡物体通过的金 属杆件。
3.5
挡板baffle 采用钢材、铝材及
属材料或玻璃，加工制作的薄板产品， 通过焊接、组装、连接件方式安装
在立柱、横杆、扶手 坚 之间。 3. 6
专用连接件
connections
采用钢材、铝材 其他 金属材料加工制成，用于连接金属栅栏（护栏）各组成部分，具有方向、角度调节功能的连接构件 3.7
组装式 assembled 主要采用紧固件连
衫成金属栅栏（护栏）主结构的安装方式。
和古典插扣式连接固
3. 8
焊接式 welding 主要采用焊接方式焊接
形成金属栅栏(护栏)主结构的安装方式
3. 9
护栏防护高度 protectivet 指金属栅栏(护栏)顶端距脚路
height
4分类、代号和标记
4.1分类代号 4.1.1 按主体结构材质分类
按主体结构材质分类可分为钢质（GZ)、铝质(LZ）。 4.1.2按结构分类
按结构可分为焊接式(HJ)、组装式(ZZ)。
2 JC/T2539—2019
4.1.3按用途分类
按用途可分为隔离护栏(GL）、安全护栏（AQ）、景观护栏（JG)。 4.1.4 按连接方式分类
对于组装式金属栅栏(护栏)，由于主体结构连接方式的不同，分为A类（A)、B类(B)两种连接方式， B类(B)为采用自攻螺丝(钻尾螺丝)进行主体的连接，其他连接方式为A类。 4.1.5按使用环境分类
根据使用环境的不同，分为户内用(N)、户外用(W)。 4.2标记
按金属栅栏的产品名称、材质、结构形式、用途、连接方式、使用环境、单片长度和高度，以及标准编号顺序进行标记。
示例：主体结构材质为钢质、采用螺栓连接，用作安全护栏，长度为2.0m、高度为1.8m的户外用组装式栅栏（护栏)，标记为：
金属栅栏（护栏)GZ-ZZ-AQ-A-W2.0×1.8JC/T2539—2019
5要求
5.1材料
原材料应符合相关产品标准要求。 5.2表面质量 5.2.1 表面涂层质量见表1。
表1 表面涂层质量钢质
序号 检验项目
铝质
1、涂漆应平整光滑、色泽均匀一致，不应出现流挂、 起皮、皱皮、露底、剥落和划痕。 2、糖瓷表面不应有鱼鳞爆、脱瓷、 穿透至胚体的针孔、
外观 爆点和裂纹等影响使用的严重缺陷及明显影响外观的
缺陷。 纹、发粘等影响使用的缺陷。 1、涂漆层应不小于30μm。
3、喷塑层平滑、均匀，不应有皱纹、流痕、鼓泡、裂 应符合GB/T5237.2~5237.5的要求。
涂层厚度 2、糖瓷层应不小于130μm。
2
3、 喷塑层应不小于40um。 涂漆层应不低于2级。 喷塑层应不低于0级。
涂层附着力栏板采用建筑用安全玻璃时，不应出现裂口、爆边、脱胶、皱纹和条纹。
3
2.
5.2.2 5.3加工 5.3.1 产品的外表面和端面接头处，不应有飞边、毛刺，应圆滑过渡。
