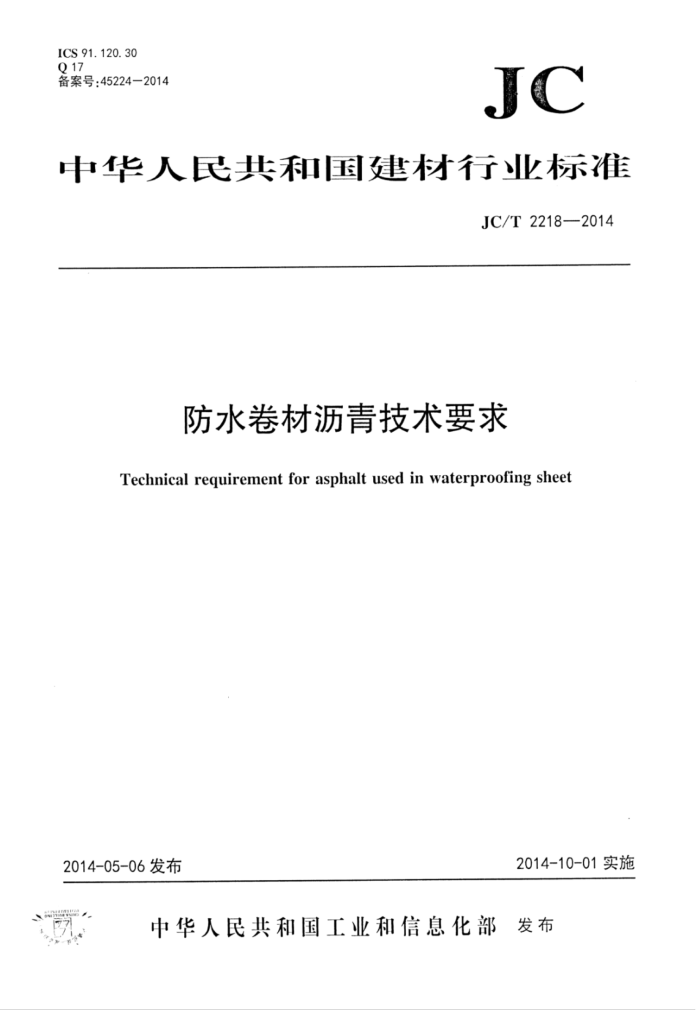

ICS 91.120. 30 Q 17 备案号：45224—2014
JC
中华人民共和国建材行业标准
JC/T 2218—2014
防水卷材沥青技术要求
Technical requirement for asphalt used in waterproofing sheet
2014-10-01实施
2014-05-06发布
中华人民共和国工业和信息化部发布 JC/T22182014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由全国轻质装饰与装修建筑材料标准化技术委员会建筑防水材料分技术委员会（SAC/TC
195/SC1)归口。
本标准起草单位：中国建筑防水协会、中国建材检验认证集团苏州有限公司、中国石化炼油销售有限公司、中国建筑材料科学研究总院苏州防水研究院、深圳市卓宝科技股份有限公司、北京东方雨虹防水技术股份有限公司、潍坊市宏源防水材料有限公司、广东科顺化工实业有限公司、唐山德生防水材料有限公司、河间市通达石化有限公司。
本标准主要起草人：朱冬青、朱志远、黄婉利、杨胜、高冰梅、王晓莉、董德安、朱晓华、张敬义、 孟凡城、陈伟忠、李德生、陈建华、万惠娟、胡蕾。
本标准为首次发布。
1 JC/T2218-2014
防水卷材沥青技术要求
1范围
本标准规定了用于防水卷材用沥青的分类、技术要求和试验方法、检验规则以及标志、包装、运输和贮存。
本标准适用于以天然石油经蒸馏、氧化或调配等工艺制得的，用于生产改性沥青防水卷材、自粘改性沥青防水卷材的石油沥青。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T 267 石油产品闪点与燃点测定法(开口杯法) GB/T 4507 沥青软化点测定法环球法 GB/T 4508 沥青延度测定法 GB/T 4509 沥青针入度测定法 GB/T 8928 固体和半固体石油沥青密度测定法 GB/T 11147 沥青取样法 GB/T 11148 石油沥青溶解度测定法 SH 0164 石油产品包装、贮存及交货验收规则 SH/T 0425 石油沥青蜡含量测定法 SH/T 0509 石油沥青组分测定法
3分类
产品按性能分为型、II型。I型宜用于改性沥青卷材，I型宜用于自粘改性沥青卷材。
4技术要求和试验方法
技术要求及试验方法见表1。
表1防水卷材沥青技术要求
指标
试验方法
项目
序号
II
-
GB/T 4509 GB/T 4507 GB/T 4508
25~120 43
针入度(25℃，100g，5s)/0.1mm 2 软化点(环球法)/℃
-
≥ >
50
10
延度(25℃)/cm
3
- JC/T2218—2014
表1(续)
指标
序号
项目
试验方法
II
-
4 闪点/℃ 150 密度（15℃或25℃）/（g/cm)
≥ ≤ ≤ ≥ ≤ ≥
230 1. 08
GB/T 267 GB/T 8928 附录A GB/T 11148 SII/T 0425 附录B
柔性/℃ 溶解度/% 蜡含量/%
10
6 7 8 9 粘附性/(N/mm)
8
99. 0 4. 5
0. 5
1. 5
饱和分/% 芳香分/% 胶质/% 沥青质/%
10 沥青组分(四纽分法)
报告“
SH/T 0509
改性沥青卷材宜选用沥青质和饱和分含量相对高的沥青原料，自粘改性沥青卷材宜选用胶质和芳香分含量相对高的沥青原料。
5检验规则
5
5.1检验分类
按检验类型分为出厂检验和型式检验。 5.2出厂检验
出厂检验项目包括：针入度、软化点、延度、闪点、密度、柔性、溶解度、蜡含量和粘附性。 5.3型式检验
型式检验项目包括表1的所有项目，在下列情况下进行型式检验： a) 新产品投产或产品定型鉴定时； b) 正常生产时，每年进行一次； c) 原材料、工艺等发生较大变化，可能影响产品质量时； d) 出厂检验结果与上次型式检验结果有较大差异时； e) 产品停产6个月以上恢复生产时。
5.4取样
取样按GB/T11147进行，取4kg样品。 5.5判定规则
试验结果符合本标准第4章全部要求时，则判定该批产品合格。 若有两项或两项以上试验结果不符合第4章要求时，则判该批产品不合格。
2 JC/T22182014
若试验结果中仅有一项不符合第4章的规定时，允许按GB/T11147的规定重新抽取双倍样品对该项进行复检，复检结果如仍不符合标准要求，则判该批产品为不合格。
6标志、包装、运输和存
产品的标志、包装、运输和贮存按SH0164进行。
3
