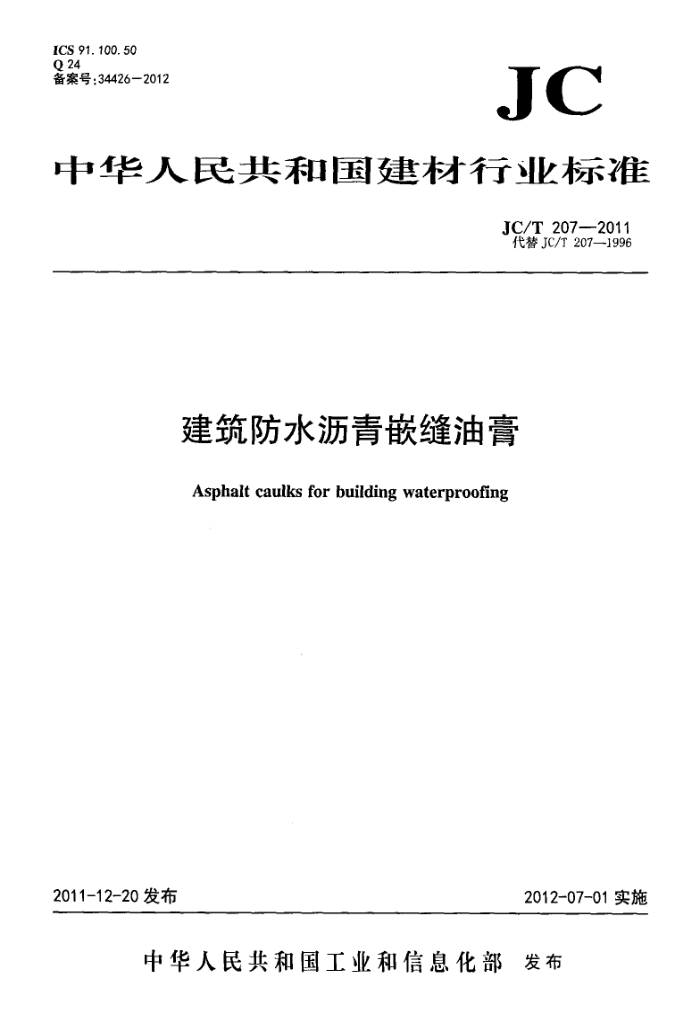

ICS 91.100.50 Q 24 备案号：344262012
JC
中华人民共和国建材行业标准
JC/T 207--2011 代替JC/T207—1996
建筑防水沥青嵌缝油膏
Asphalt caulks for building waterproofing
2011-12-20 发布
2012-07-01实施
中华人民共和国工业和信息化部发布 JC/T2072011
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JC/T207—1996《建筑防水沥青嵌缝油膏》。与JC/T207-1996相比，除了编辑性修
改外主要技术变化如下：
一增加了术语和定义（见第3章）；一对标准的文字和格式做了少量修改。 本标准由中国建筑材料联合会提出。 本标准由全国轻质与装饰装修建筑材料标准化技术委员会(SAC/TC195)归口。 本标准负责起草单位：河南建筑材料研究设计院有限责任公司。 本标准参加起草单位：新乡市日月防水技术有限公司、新郑市化雨防水建材有限公司、河南金固建
筑防水工程有限公司、郑州广源建设工程检测有限公司、北京一奥克兰防水材料有限公司。
本标准主要起草人：尚炎锋、段林丽、段爱萍、倪贵泉、赵红乐、张世新、崔国庆。 本标准于1976年首次发布，1996年10月第一次修订。
I JC/T207—2011
建筑防水沥青嵌缝油膏
1范围
本标准规定了建筑防水沥青嵌缝油膏（简称油膏）的术语和定义、分类、要求、试验方法、检验规则以及标志、包装、运输和贮存等，
本标准适用于冷施工型建筑防水沥青嵌缝油膏。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T13477.1建筑密封材料试验方法第1部分：试验基材的规定 GB/T13477.2建筑密封材料试验方法第2部分：密度的测定 GB/T13477.8建筑密封材料试验方法第8部分：拉伸粘结性的测定（GB/T13477.82002，IS0
8339:1984，MOD
GB/T14682 建筑密封材料术语（GB/T14682-2006，IS06927:1981，NEQ）
3术语和定义
GB/T14682界定的术语和定义适用于本文件。
4分类
4.1型号
油膏按耐热性和低温柔性分为702和801两个型号。 4.2标记
油膏按产品名称、型号、标准编号的顺序标记。 示例：801型建筑防水沥青嵌缝油膏的标记为：
建筑防水沥青嵌缝油滑801JC/T207-—2011
5要求
5.1外观
油膏应为黑色均匀膏状，无结块或未浸透的填料。 5.2物理力学性能
1 JC/T207—2011
油膏的物理力学性能应符合表1的规定。
表1 油膏的物理力学性能
技术指标
序号
项目
702
801
密度/（g/cm) 施工度/mm
M ≥
规定值"±0.1 22. 0
1 ?
20.0 80
温度/℃ 下垂值/mm 温度/℃ 粘结状况
70
耐热性
3
4. 0
≤
-20 无裂纹、无剥离
-10
低温柔性
≥ ≥ ≤ ≤
125 125 5 4 2.8
5
拉伸粘结性/% 浸水后拉伸粘结性/%
6
渗山幅度/mml 渗出张数/张
渗出性
7
挥发性/%
d
规定值由生产商提供或供需双方商定。
6试验方法
6.1试验条件
试验室标准试验条件为温度(25土2)℃，相对湿度（50土5)%，试验前试样应在此条件下放置24h。 6.2外观
打开包装，取中部油膏目测。 6.3密度
按GB/T13477.2规定进行试验。 6.4施工度
将油膏填入金属罐（见图1)，装满压实刮平。然后浸入(25土1)℃水中45min，用装有金属落锥（见图2)的针入度仪（锥和杆总质量156g），测定5s时的沉入量（mm），每测一次，需用漫汽油或煤油的棉纱及干软布将落锥擦拭干净。共测三点，各点均匀分布在距离金属罐边缘约20mm处。试验结果取三个数据的算术平均值。若三个数据中有与平均值相差大于2mm者，允许重测一次。若仍有与平均值相差大于2mm者，则应重新制样进行检测。
2 JC/T207—2011
单位为毫米
Φ80
5
图1 金属罐
单位为毫米
45
45
30
图2金属落锥
6.5耐热性
将金属槽（见图3a)用丙酮擦洗干净，用刮刀将油膏仔细密实地嵌入槽内，刮平表面及两端。同时制备三个试件，随即将试件放于45°支架上（见图3b），按产品型号置于（70士2）℃或（80土2)℃烘箱中恒温5h，然后取出试件，分别测量每个试件从金属槽下端到油膏下垂端点的长度，精确至0.1mm。
单位为毫米
80
10 2
a）金属架
b）支架
图3金属槽及支架
3
