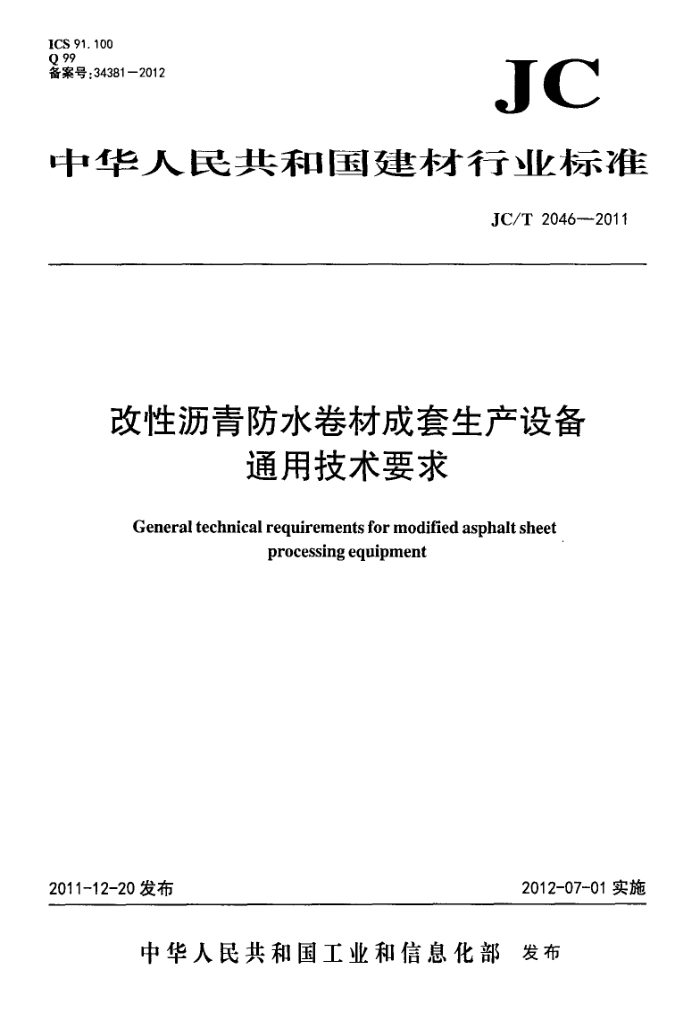

ICS 91.100 Q 99 备案号：34381—2012
JC
中华人民共和国建材行业标准
JC/T 2046--2011
改性沥青防水卷材成套生产设备
通用技术要求
General technical requirements for modified asphalt sheet
processing equipment
2011-12-20发布
2012-07-01实施
中华人民共和国工业和信息化部 发布 中华人民共和国建材行业标准改性沥青防水卷材成套生产设备
通用技术要求 JC/T2046—2011
*
中国建材工业出版社出版建筑材料工业技术监督研究中心
（原国家建筑材料工业局标准化研究所)发行新华书店北京发行所发行各地新华书店经售
地矿经研院印刷厂印刷版权所有不得翻印
*
开本880×12301/16印张0.75 字数22千字 2012年5月第一版2012年5月第一次印刷
印数1—400定价22.00元
书号：155160·024
* 编号：0713
网址：www.standardenjc.com 电话：(010)51164708 地址：北京朝阳区管庄东里建材大院北楼 邮编：100024 本标准如出现印装质虽问题，由发行部负责调换。 JC/T°2046--2011
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由建筑材料工业机械标准化技术委员会归口。 本标准负责起草单位：中国建筑防水协会。 本标准参加起草单位：中国建筑材料科学研究总院苏州防水研究院、北京建都设计研究院有限责任
公司、北京耐博沥青防水卷材设备有限公司。
本标准主要起草人：巢文革、矫恒尧、刘平、朱志远、尚华胜。 本标准为首次发布。
1 JC/T2046—2011
改性沥青防水卷材成套生产设备
通用技术要求
1范围
本标准规定了改性沥青类防水卷材成套生产设备通用技术要求的术语和定义、一般要求、性能要求、试验条件、性能测试，验收规则以及标志、包装、运输和贮存等。
本标准适用于生产带有胎基的改性沥青防水卷材的各种生产设备。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T328建筑防水卷材试验方法（所有部分） GB/T3766液压系统通用技术条件 GB/T3797-2005电气控制设备 GB4064电气设备安全设计导则 GB/T5817粉尘作业场所危害程度分级 GB7251.1～4低压成套开关设备和控制设备 GB/T7932气动系统通用技术条件 GB/T13306标牌 GB18242弹性体改性沥青防水卷材 GB20426 煤炭工业污染物排放标准 HG21502.1钢制立式圆简形固定顶储罐系列 JC/T406-—2006水泥机械包装技术条件 JC/T532建材机械钢焊接件通用技术条件
3术语和定义
下列术语和定义适用于本文件。
3. 1
成套设备completeplant 由沥青改性系统、卷材成型系统、导热油系统、冷却系统、除尘和烟气处理系统等五个系统组成的
专门生产带有胎基的改性沥青防水卷材的生产设备。 3. 2
roller
琨
设备中用于定厚、冷却、压实、牵引等可旋转的圆柱形装置。
3. 3
带有胎基的改性沥青防水卷材 modified asphelt sheet with carrier
1 JC/T2046—2011
有织物内增强材料的改性沥青防水卷材。
4一般要求
4.1总要求
改性沥青防水卷材成套生产设备由改性沥青系统、卷材成型系统、导热油系统、冷却水系统、除尘和烟气处理系统等组成。卷材生产工艺流程可参照附录A。成套设备的生产能力必须在年产500万平方米及以上，生产线速度不小于21m/min。 4.2机械 4.2.1设备应符合本标准的规定，并按规定程序批准的技术文件制造。 4.2.2设备使用的标准件、配件等应符合相关标准的规定。 4.2.3设备用阀门、管线、保温等的质量应符合相关标准的规定。 4.2.4同一制造厂生产的相同型号的产品，其零部件应具有互换性。 4.2.5沥青储罐应符合HG21502.1的规定。 4.2.6焊接件应符合JC/T532的规定。 4.2.7焊接成型后的调厚辊，测厚辊应进行消除应力处理，其他传动辊应在加工后作整体平衡试验。 4.2.8机架、浸油池、涂油池、搅拌罐体等的对接处应采用连续焊接，其最小焊缝宽度不应小于被焊件壁厚。 4.2.9非加工面涂漆应符合相关标准的规定。 4.2.10 设备传动系统外露旋转部分应加设安全防护装置。 4.2.11 设备的工作效能应满足生产线生产能力。 4.2.12设备应布置合理，使用维修方便，便于清理。 4.2.13气动系统应符合GB/T7932的规定。 4.2.14液压系统应符合GB/T3766的规定。 4.2.15运动部件的润滑点，应使用规定润滑剂润滑。产品出厂前，润滑点应加适量润滑剂。 4.2.16设备最大工作噪音值不应大于105dB（A）。当设备噪声超过85dB时，应对进入噪声辐射源区的人员采取隔音保护措施。 4.3电器 4.3.1电路系统应走向分明、连接牢固、绝缘可靠，电线颜色应有区别。 4.3.2电气控制设备应符合GB/T3797一2005的规定，箱内元件应排列有序，壳体必须有可靠的接地或接零措施。接地电阻值不应超过752，绝缘电阻值不应小于1M2。 4.3.3电网输入电压的波动范围在土5%的条件下，成套设备应能正常运转。 4.3.4成套设备用电气仪表应符合GB4064的规定。 4.3.5低压控制柜应符合GB7251.1～4的规定。
5性能要求
5.1.沥青改性系统 5.1.1原材料储存系统应包括沥青、改性剂、填充料等储存装置，沥青储罐总容积不应小于300㎡，填充料宜罐装，应采用密闭输送方式。
