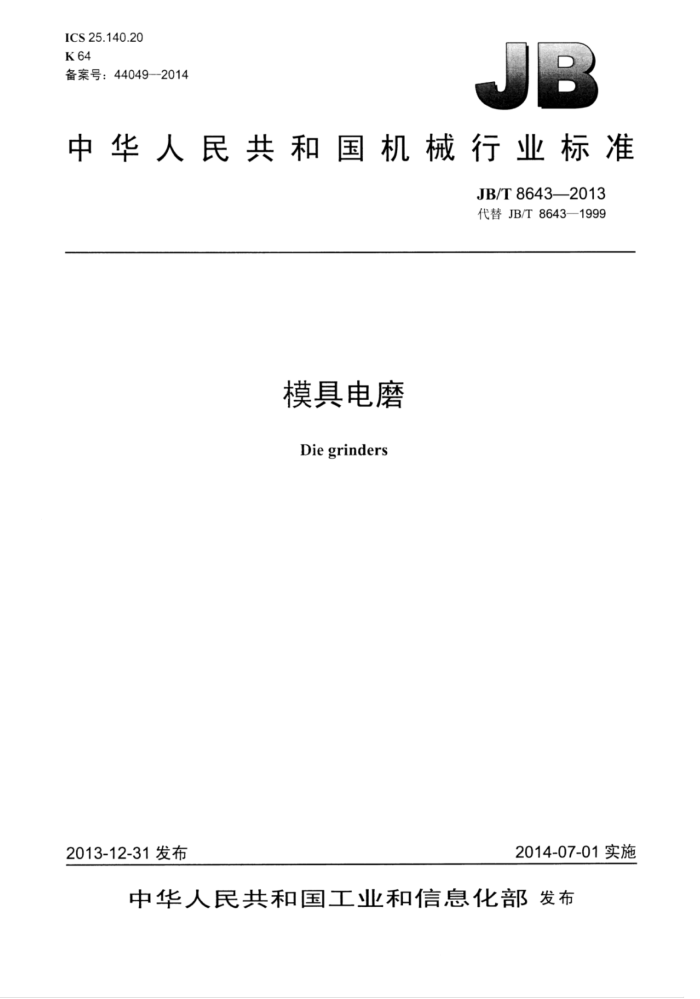

ICS25.140.20 K64 备案号：44049--2014
中华人民共和国机械行业标准
JB/T8643—2013 代替JB/T8643—1999
模具电磨
Die grinders
2014-07-01实施
2013-12-31发布
中华人民共和国工业和信息化部发布 JB/T8643—2013
目 次
前言. 1范围.
规范性引用文件
2
3基本参数和型式. 3.1基本参数 3..2型号... 4技术要求 4.1 一般要求.. 4.2安全要求.. 4.3 外观质量.. 4.4 噪声.. 4.5 电磁兼容性 4.6 轴伸的径向圆跳动 4.7 输入功率、电流和基本参数 4.8温升. 4.9 过转矩 4.10电源线长度 4.11防锈. 5试验方法 5.1 外观质量检查 5.2 噪声测量. 5.3 电磁骚扰电平测量 5.4 谐波电流测量.. 5.5 电压波动和闪烁测量， 5.6轴伸径向圆跳动测量.. 5.7 磨头的安全线速度检查 5.8 输入功率、电流和基本参数测量 5.9 温升试验. 5.10 过转矩试验 5.11 电源线检查... 5.12 有害物质检查。 5.13 其余试验方法 6检验规则标志和包装.
*6
6
EI
7
7.1标志. 7.2 文件 7.3 包装、运输及贮存 8 保修期限
I JB/T8643—2013
表1基本参数表2噪声限值表3连续扰电压限值表4连续骚扰功率限值表5谐波电流限值表6温升限值表7试棒尺寸.
ERE00E00
4
10000000008000000000000000080000088000000008008088008088000000000800810008000000008080008001
-
II JB/T8643—2013
前言
本标准按照GB/T1.1一2009给出的规则起草本标准代替B/T8643—1999《模具电磨》，与JB/T8643—1999相比主要技术变化如下：
修改了“基本参数”中“最高额定转速”（见表1）；删除了“换向火花”；删除了“换向火花检查”；在标志和包装中，将“额定空载转速r/min”修改为“额定转速，单位为转每分（r/min或1/min）” 【见7.1.1g】】 在标志和包装中，增加了“防潮程度符号”［见7.1.1i】】“制造商地址和原产地”【见7.1.1k】】。
本标准由中国机械工业联合会提出。 本标准由全国电动工具标准化技术委员会（SAC/TC68）归口。 本标准起草单位：上海龙牌电动工具有限公司、上海电动工具研究所。 本标准主要起草人：王琴、陈辰、邱麟象、袁元、还雅萍。 本标准所代替标准的历次版本发布情况为：
-JB/T8643—1997、JB/T8643—1999。
III JB/T86432013
模具电磨
1范围
本标准规定了模具电磨的基本参数和型式、技术要求、试验方法、检验规则、标志和包装、保修期限。
本标准适用于一般环境条件下，用磨头进行磨削的直流、交直流两用和单相串励模具电磨（以下简称电磨）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注白期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB755一2008旋转电机定额和性能 GB1002一2008家用和类似用途单相插头插座型式、基本参数和尺寸 GB2099.1-2008 家用和类似用途插头插座第1部分：通用要求 GB/T2485-2008 固结磨具技术条件 GB3883.1—2008 手持式电动工具的安全第一部分：通用要求 GB3883.32007 手持式电动工具的安全第二部分：砂轮机抛光机和盘式砂光机的专用要求 GB4343.1—2009 电磁兼容家用电器、电动工具和类似器具的要求第1部分：发射 GB/T4583—2007 电动工具噪声测量方法工程法 GB/T5013.4—2008 额定电压450/750V及以下橡皮绝缘软电缆第4部分：软线和软电缆 GB/T5023.5一2008额定电压450/750V及以下聚氯乙烯绝缘电缆第5部分：软电线（软线） GB/T9088—2008 电动工具型号编制方法 GB17625.1-2012电磁兼容限值谐波电流发射限值（设备每相输入电流≤16A） GB17625.2-2007 电磁兼容限值对每相额定电流≤16A且无条件接入的设备在公用低压供
电系统中产生的电压变化、电压波动和闪烁的限制
GB19212.1一2008电力变压器、电源、电抗器和类似产品的安全第1部分：通用要求和试验 GB19212.7-2012电源电压为1100V及以下的变压器、电抗器、电源装置和类似产品的安全第
7部分：安全隔离变压器和内装安全隔离变压器的电源装置的特殊要求和试验
3基本参数和型式
3.1基本参数
电磨的基本参数应符合表1的规定。
表1基本参数
最高额定转速 r/min
额定输出功率W
磨头最大尺寸mm×mm
额定转矩N·m
≥40 ≥110 ≥150
≥0.02 ≥0.08 ≥0.12
≤55 000 ≤27000 ≤22 000
$10×16 $25X32 30X32
1 JB/T8643—2013
3.2型号
电磨的型号应符合GB/T9088的规定，其含义如下。 S 口 J-
口-口
规格代号（见表1中最大磨头外径数值）设计序号设计单位代号电磨（品名代号）电源类别代号砂磨类（大类代号）
4技术要求
4.1一般要求 4.1.1电磨应按经规定程序批准的图样和技术文件制造，并符合本标准的规定。 4.1.2电磨应能在下列环境条件下额定运行：
a）海拔不超过1000m： b）最高环境空气温度不超过40℃： c）空气相对湿度不超过90%（25℃）。
4.1.3电磨适用的电源条件：
a）直流电磨应能在额定直流电压下运行： b）交直流两用电磨应能在额定直流电压及电源电压为实际正弦波形、频率为50Hz的单相交流额
定电压下运行： c）单相串励电磨应能在电源电压为实际正弦波形、频率为50Hz的单相交流额定电压下运行。
4.1.4电磨的额定电压和频率：
a）直流额定电压：220V、110V b）交流额定电压：220V、110V、42V、36V： c）交流额定频率：50Hz。
4.2安全要求 4.2.1电磨的安全要求，除本标准已作补充和提高的条文外，其余应符合GB3883.3的规定。 4.2.2装有磨头的电磨在电源电压为额定电压的1.1倍时，电磨的额定转速应不超过表1规定的最高额定转速。 4.2.3电磨的电源插头型式、基本参数和尺寸应符合GB1002的规定。技术要求应符合GB2099.1的规定。 4.2.4连接电磨与电源的软电缆或软线应采用符合或性能不低于GB/T5013.4一2008中60245IEC53 （YZ）或GB/T5023.5--2008中60227IEC53（RVV）规定的软电缆或软线。 4.2.5III类结构的电磨应采用安全隔离变压器或旋转机组供电，安全隔离变压器应符合GB19212.1和 GB19212.7的规定。 4.2.6电磨应限制使用含有铅、汞、镉、六价、多溴二苯（PBDE）和多溴联苯（PBB）等有害物质的材料；用于绝缘浸渍或滴浸处理的绝缘不能含有苯、甲苯、二甲苯、溶剂油等有毒有害、易燃易爆的有机溶剂。 2 JB/T8643-2013
4.2.7电磨应使用安全工作线速度不低于35m/s的磨头，磨头应符合GB/T2485的规定。 4.3外观质量 4.3.1电磨的塑料外壳不得有气泡、裂痕、明显的糊斑及冷隔等严重缺陷，色泽应均匀，金属外壳表面应无缺陷，涂层应均匀光洁。 4.3.2电磨的铭牌应牢固而无卷山地置于壳体表面。 4.4噪声
在距离电磨中心1000mm的球面处测得的电磨空载噪声声压级（A计权）应不大于表2的规定，其声功率级（A计权）应不大于表中括号内规定的限值。
表2噪声限值
10
规格 mm 噪声限值 dB(A)
2.5
30 86 (97)
84 (95)
4.5 电磁兼容性 4.5.1 电磁骚扰电平 4.5.1.1 频率范围为0.15MHz～30MHz内测得的相线或中性线对地的连续骚扰电压的准峰值电平值应不超过表3规定的限值。
表3连续骚扰电压限值
电动机额定功率≤700W
频率范围MHz
dB (μV) 准峰值
随频率的对数线性减小
0.15~0.35
66~59 59 64
0.35~5 5~30
4.5.1.2频率范围为30MHz～300MHz内测得的由电源线辐射、吸收钳所吸收的连续骚扰功率的准峰值电平值应不超过表4规定的限值。
表4连续骚扰功率限值
电动机额定功率≤700W
频率范围 MHz
dB (pW) 准峰值随频率线性增大
30~300
45~55
4.5.2 谐波电流
电磨的谐波电流应不超过表5规定的限值。
3 JB/T8643—2013
表5谐波电流限值
最大允许谐波电流A
谐波类型
谐波次数n
3.450 1.710 1.155 0.600 0.495 0.315 0.225×15/m
3 5 7 9 11 13
奇次谐波
15≤n≤39
2 4 6
1.620 0.645 0.450 0.345X8/n
偶次谐波
8≤m≤40
4.5.3电压波动和闪烁
电磨在接入低压公用电网运行时，引起的电压波动值和闪烁值应符合下列规定：
-Pst值应不大于1.0； -Pit值应不大于0.65：在电压变化期问的相对电压变化特性d(t)值超过3.3%的时间不大于500ms：相对稳态电压变化d不超过3.3%：最大相对电压变化dmax不超过7%。
如果电压变化由手动开关引起，则不考核Pst和PIt。 4.6轴伸的径向圆跳动
电磨的轴伸径向圆跳动公差不大于0.15mm。 4.7输入功率、电流和基本参数 4.7.1电磨在额定电压下，按表1规定的额定输出功率和额定转矩值的最大值施加负载，其输入功率值应不大于铭牌标明的输入功率值的120%。 4.7.2电磨铭牌上如果标有额定电流值，则在额定电压和额定输出功率/额定转矩下，其电流应不大于铭牌标明电流值的120%。 4.7.3电磨在空载条件下的输入功率和/或电流应符合GB3883.3的规定。 4.8温升
电磨在额定电压和功率下运行，温升应不大于表6规定的限值。
表6温升限值
零 件
温升K
120级绝缘绕组 130级绝缘绕组 155级绝缘绕红
90 95 115
中
