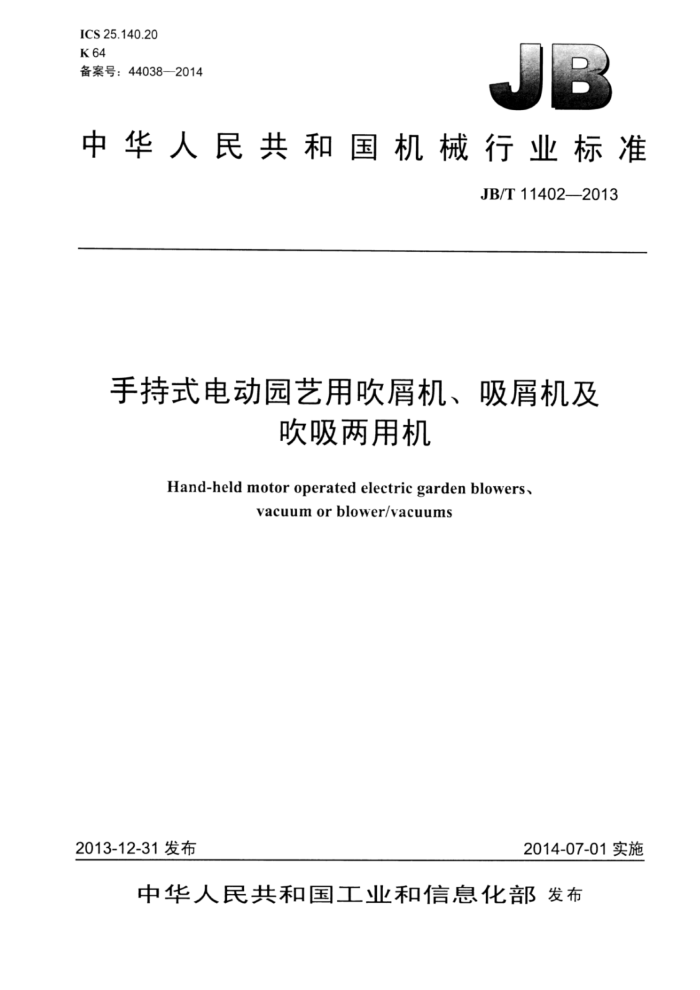

ICS25.140.20 K64 备案号：44038—2014
中华人民共和国机械行业标准
JB/T114022013
手持式电动园艺用吹屑机、吸屑机及
吹吸两用机
Hand-held motor operated electric garden blowers-
vacuum or blower/vacuums
2014-07-01实施
2013-12-31发布
中华人民共和国工业和信息化部发布 中华人 民 共 和国
机械行业标准
手持式电动园艺用吹屑机、 吸屑机及
吹吸两用机 JB/T11402—2013
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·1印张·32千字 2014年11月第1版第1次印刷
定价：18.00元
*
书号：1511111219 网址：http：//www.cmpbook.com 编辑部电话：（010）88379778 直销中心电话： （010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T11402—2013
目 次
前言
I1I
范围. 2 规范性引用文件 3术语和定义 4基本参数和型式，
5技术要求. 5.1一般要求.. 5.2安全要求... 5.3外观要求 5.4 噪声 5.5 输入功率和电流， 5.6 电磁兼容性 5.7 温升.. 5.8 防护装置 5.9 吸风速与吹风速. 5.10 电源线长度 5.11 防锈 6试验方法. 6.1 外观检查. 6.2 噪声测量.. 6.3 输入功率和电流测量 6.4 电磁骚扰电平测量 6.5 谐波电流测量.. 6.6 电压波动和闪烁测量 6.7 温升试验 6.8 防护装置检查 6.9 吸风速与吹风速测量 6.10 电源线检查 6.11 有害物质检查 6.12其余的试验方法. 7检验规则.. 8标志和包装. 8.1标志. 8.2出厂文件 8.3包装、运输及贮存 9保修期限图1半球面上的6个传声器位置表1基本参数
中
D
O
10 10 10 .10 10
8000000000
I JB/T11402—2013
表2 噪声限值表3连续骚扰电压限值表4 连续骚扰功率限值表5 谐波电流限值表6 升限值表7 传声器位置的坐标值（6个传声器布置）
3
0000000000000010000
4
X
.
X
II JB/T11402—2013
前創言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国电动工具标准化技术委员会（SAC/TC68）归口。 本标准负责起草单位：慈溪市贝十达电动工具有限公司、上海电动工具研究所、浙江亚特电器有限
公司。
本标准参加起草单位：弘大集团有限公司、浙江省永康市正大实业有限公司、浙江三锋实业股份有限公司。
本标准主要起草人：俞黎明、顾菁、陈勇、魏春银、陈建秋、丁俊峰、吴文俊。 本标准为首次发布。
III JB/T11402—2013
手持式电动园艺用吹屑机、吸屑机及吹吸两用机
1范围
本标准规定了手持式电动园艺用吹屑机、吸屑机及吹吸两用机的基本参数和型式、技术要求、试验方法、检验规则、标志和包装等要求。
本标准适用于额定电压不超过单相交流250V、供公园或家庭周围使用或类似用途的手持式电动园艺用吹屑机、吸屑机及吹吸两用机（以下简称吹吸机）。
本标准不适用于无人照看的儿童或体弱人员在没有监管条件下使用的器具。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用丁本文件。
GB755一2008旋转电机定额和性能 GB1002一2008家用和类似用途单相插头插座型式、基本参数和尺寸 GB2099.1—2008 8家用和类似用途插头插座第1部分：通用要求 GB4343.1-2009 家用电器、电动工具和类似器具的电磁兼容要求第1部分：发射 GB/T4583--2007 电动工具噪声测量方法工程法 GB4706.1—2005 家用和类似用途电器的安全第1部分：通用要求 GB4706.79—2005 家用和类似用途电器的安全第二部分：手持式电动园艺用吹屑机、吸屑机及
吹吸两用机的特殊要求
GB/T5013.4—2008 额定电压450/750V及以下橡皮绝缘电缆第4部分：软线和软电缆 GB/T5023.5-2008 额定电压450/750V及以下聚氯乙烯绝缘电缆第5部分：软电线（软线） GB/T9088—2008电动工具型号编制方法 GB/T11918工业用插头插座和耦合器第1部分：通用要求 GB17625.1一2012电磁兼容限值谐波电流发射限值（设备每相输入电流≤16A） GB17625.2一2007电磁兼容限值对每相额定电流≤16A且无条件接入的设备在公用低压供
电系统中产生的电压变化，电压波动和闪烁的限制
GB19212.1一2008电力变压器、电源、电抗器和类似产品的安全第1部分：通用要求和试验 GB19212.72012电源电压为1100V及以下的变压器，电抗器电源装置和类以产品的安全第
7部分：安全隔离变压器和内装安全隔离变压器的电源装置的特殊要求和试验
3术语和定义
下列术语和定义适用于本文件。
3.1
手持式园艺用吹屑机hand-heldgarden bolwer 用手握持，可能辅之以背带等，用于吹掉碎屑的工具（以下简称吹屑机）。
3.2
手持式园艺用吹吸两用机 hand-heldgardenbolwer/vacuum
1 JB/T11402-—2013
用手握持，可能辅之以背带等，可以实现园艺吹屑或园艺吸屑作业中的将碎屑收集进集屑器内的工具。 注：在真空吸居状态，工具还可以有切碎物料的装置。
3.3
手持式园艺用吸屑机hand-heldgardenvacuum 用手握持，可能辅之以背带等，将碎屑收集进集屑器的工具。 注：工具还可以有切碎物料的装置。
4基本参数和型式
4.1吹吸机的基本参数应符合表1中相应参数的规定。
表1基本参数
吹风速度m/s
吸风速度m/s
规格代号 700 1000 1 300 1 600
额定输入功率 W
≥700 ≥1 000 ≥1300 ≥1 600
≥45
>25
55 ≥70
≥30 ≥36
4.2吹吸机的型号应符合GB/T9088的规定，其含义如下：
Y 口口
口-口
规格代号（见表1）设计序号设计单位代号品名代号（吹屑机为R，吸屑机为T，吹吸两用机为S）电源类别代号园艺类（大类代号）
5技术要求
5.1一般要求 5.1.1吹吸机应能在下列环境条件下额定运行：
a）海拔不超过1000m； b）最高环境空气温度不超过40℃； c）空气相对湿度不超过90%（25℃）
5.1.2吹吸机适用的电源条件为：
a）直流吹吸机应能在额定直流电压下运行； b）交直流两用吹吸机应能在额定直流电压及电源为实际正弦波形、频率为50Hz的单相交流额定
电压下运行： c）单相串励吹吸机应能在电源电压为实际正弦波形、频率为50Hz的单相交流额定电压下运行。
5.1.3吹吸机的额定电压和频率为：
a）交流额定电压：220V、110V、42V、36V； b）直流额定电压：220V、110V； c）交流额定频率：50Hz。
2 JB/T11402—2013
5.2安全要求 5.2.1吹吸机的安全要求，除本标准已作补充和提高的条款外，其余皆应符合GB4706.79的规定。 5.2.2吹吸机应至少有一个手柄，此外，如果质量超过6kg的吹吸机，还应至少带有一根单肩背带；质量超过7.5kg的吹吸机应带有一副双肩背带，且手柄握持长度应至少为100mm。
钩型手柄和封闭型手柄的握持长度应包括：直线段、山率半径大于100mm的曲线段长度及所有在握持面一端或两端的曲率半径不大于10mm的弯弧。
如果直手柄是在中问部位的（即T形），则握持长度按下列方法计算： a）手柄周线长度小于80mm（不包括支撑件），握持长度应为两侧手柄部分的长度之和； b）手柄周线长度大于80mm（不包括支撑件），握持长度应为手柄两端之问的全长部分。 适用时，含有吹吸机控制操作件的手柄部分应计入手柄握持长度，手柄握持长度的计算方法应不受
手指控制部分或类似重叠轮廓影响。操作者应无需松开握持的手即能关断开关。 5.2.3吹吸机的插头型式、基本参数和尺寸应符合GB1002或者GB/T11918的规定，技术要求应符合 GB2099.1的规定。 5.2.4连接吹吸机与电源的软电缆或软线应采用符合或性能不低于GB/T5013.4一2008中60245IEC53 （YZ）或者GB/T5023.5—2008中60227IEC53（RVV）规定的软电缆或软线。 5.2.5吹吸机如采用安全隔离变压器供电，则安全隔离变压器应符合GB19212.1和GB19212.7的规定 5.2.6吹吸机应限制使用含有铅、汞、镉、六价铬、多溴二苯醚（PBDE）、多溴联苯（PBB）和多环芳香烃（PAHS）等有害物质的材料：用于绝缘浸渍处理的绝缘漆不能含有苯、甲苯、二甲苯、溶剂油等有毒有害、易燃易爆的有机溶剂。 5.3外观要求 5.3.1吹吸机的塑料外壳不得有气泡、裂痕、毛边明显的糊斑及冷隔等严重缺陷。 5.3.2吹吸机的外壳的金属部分应无明显缺陷。如有涂层，不得有起层和脱落现象。 5.3.3吹吸机的铭牌商标，警告标帖及噪声标帖应牢固地粘在机壳上，不得有卷曲现象。 5.3.4吹吸机外露部位紧固件不应松动、打毛或生锈。 5.4噪声
在距离吹吸机中心4000mm的半球面处测得的空载噪声声压级（A计权）应不大于表2规定的限值，计算得到的其声功率级（A计权）应不大于表2中括号里规定的限值。
注：日前仅提供耳旁声压级的测试方法，不规定限值。
表2噪声限值
规格W 噪声限值dB（A） 5.5输入功率和电流
1 000
700
1300
1 600
85（105)
90 (110)
吹吸机铭牌上如果标有输入功率或电流值，则在额定电压下，要求在规定条件下，其输入功率值或电流值应不大于铭牌额定值的115%。 5.6电磁兼容性 5.6.1电磁骚扰电平 5.6.1.1频率范围为（0.15～30）MHz内测得的相线或中性线对地的连续骚扰电压的准峰值电平值均
3
