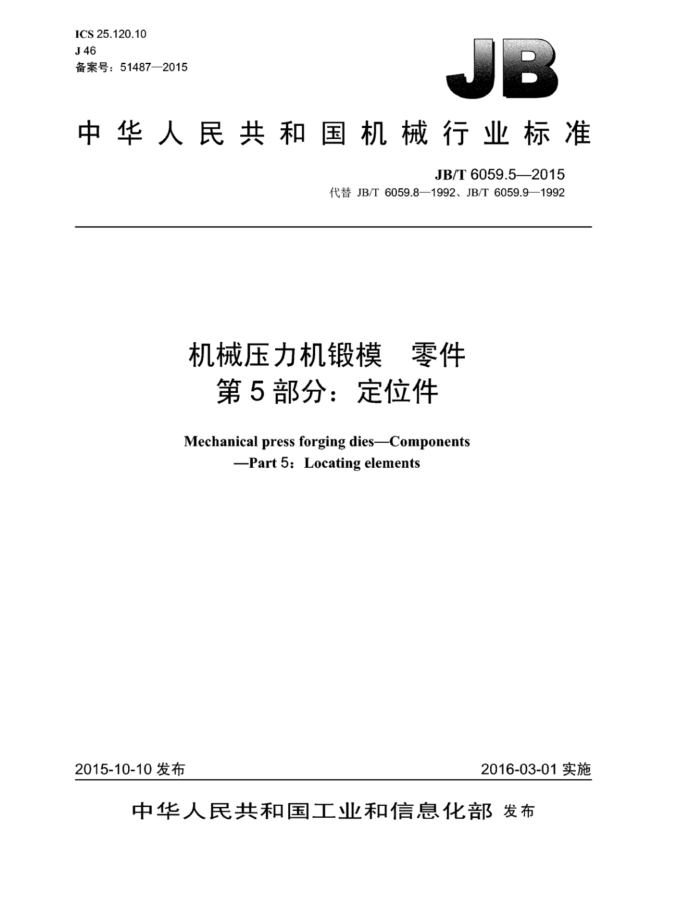

ICS 25.120.10 J46 备案号：51487—2015
中华人民共和国机械行业标准
JB/T6059.5—2015
代替JB/T6059.8—1992JB/T6059.9—1992
机械压力机锻模 零件
第5部分：定位件
Mechanical press forging dies-Components
-Part 5: Locating elements
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化部发布 JB/T6059.52015
目 次
前言 1 范围 2 结构型式与尺寸 2.1定位销. 2.2定位键. 3 材料. 4标记.
1
4.1 定位销.. 4.2 定位键.
3
图1 定位销. 图2 定位键.
表1 定位销尺寸表2机械压力机锻模定位键尺寸 JB/T6059.52015
前言
JB/T6059《机械压力机锻模零件》分为八个部分：
第1部分：导柱；第2部分：组合导套：第3部分：整体导套：第4部分：导套盖板：第5部分：定位件：第6部分：模座；第7部分：垫板；第8部分：模块。
本部分为JB/T6059的第5部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T6059.8一1992《机械压力机锻模 定位销》和JB/T6059.9一1992《机械压力机锻模
定位键》，与JB/T6059.8一1992和JB/T6059.9—1992相比主要技术变化如下：
将《机械压力机锻模定位销》和《机械压力机锻模 定位键》合并为一个部分标准，更名为 《机械压力机锻模零件第5部分：定位件》；将规范性弓用文件中注日期号用的文件改为现行版本：按现行机械制图国家标准规范了图中表面粗糙度，倒角，几何公差的标注：对图进行了必要的修改和完善： -对部分文字表述进行了修改和精炼：将表1中的“基本尺寸”改为“公称尺寸”；修改了标记。
本部分由中国机械工业联合会提出。 本部分由全国模具标准化技术委员会（SACTC33）归口。 本部分负责起草单位：桂林福达股份有限公司、江苏省精密模具产品质量监督检验中心、北京机电
研究所。
本部分参加起草单位：桂林电器科学研究院有限公司。 本部分主要起草人：桂成良、章君、蒋鹏、朱磊文、张武、高惠明、宋彤、王冲。 本部分所代替标准的历次版本发布情况为：
JB/T6059.8—1992; JB/T6059.9—1992
II JB/T6059.5—2015
机械压力机锻模 零件
第5部分：定位件
1范围
JB/T6059的本部分规定了机械压力机锻模用定位销和定位键的结构型式与尺寸、材料和标记。 本部分适用于机械压力机锻模用定位销和定位键，也适用于螺旋压力机锻模用定位销。
2 结构型式与尺寸
2.1定位销
定位销的结构型式如图1所示，尺寸见表1。 2.2定位键
定位键的结构型式如图2所示，尺寸见表2。
a32 15°
Ra32
R5
R5
T
C5
C5
CEUY D
D,(f7)
$D2(f7)
Ra3.2
d
od
pd
od
Ra32
a)A型
b)B型
未注表面粗糙度Ra6.3um。 标记处。
图1定位销
1 JB/T6059.5—2015
表1 定位销尺寸
单位为毫米
Di
D2
B
L 70 75 80 85 90
h1
di
d
公称尺寸 极限偏差 公称尺寸 极限偏差 公称尺寸 极限偏差
65 70 75 80 8.5 95
60 65 70 75 80 90 100 模座与定位销的配合公差应为H8/f7。
60 65 70 75 80 90
45
28 17.5 17
0.030 0.060
0.030
0.030 0.060
50 56 60
0.060
105 0.036 100 0.036 65 35 22 21 100
0.036 0.071
112
0.071
0.071
单位为毫米
表2 机械压力机锻模定位键尺寸
键型平键 (A型）
H 25 28 34 25 28 34
ii 11 13 16 11 13 16
B 24 30 36 24 30 36
I 12 15 18 12 15 18
L
a
56,75,85,100 75,85,100,132 85,100,132,150 56,75,85,100 7585100132 85,100,132,150
偏头键 (B型) 注：B=24mm的A型定位键用于锻模定位：B=30mm的A型定位键用于p≤40000kN设备的模架中垫板在模座
0.8,1.2,1.5,2.0
上定位： B=36mm的A型定位键用于p≥63000kN设备的模架中垫板在模座上定位
B/2
St
Ra0.8
C2
/R6.3
中
C2
C2
Ha0.8
Ca63
5
L/2
CS
9
a）A型（平键）图2 定位键
2 JB/T6059.5—2015
Ra0.8
C2
09
b）B型（偏头键）
未注表面粗糙度Ra12.5μm。
图2 定位键（续）
3材料
材料由制造者选定，推荐采用45钢，定位销热处理硬度44HRC～48HRC，定位键热处理硬度 45HRC~50HRC。
4标记
4.1定位销
以符合JB/T6059.5规定的机械压力机锻模用定位销为例，其特征为：定位销型式为A型，直径D 为60mm，长度L为70mm其标记为：
定位销JB/T6059.5—A-60×70
4.2定位键
以符合JB/T6059.5规定的机械压力机锻模用定位键为例，其特征为：定位键型式为B型，键宽B 为24mm长度L为56mm偏移量e为0.8mm。其标记为：
定位键JB/T6059.5—B-24×56×0.8
3 0
