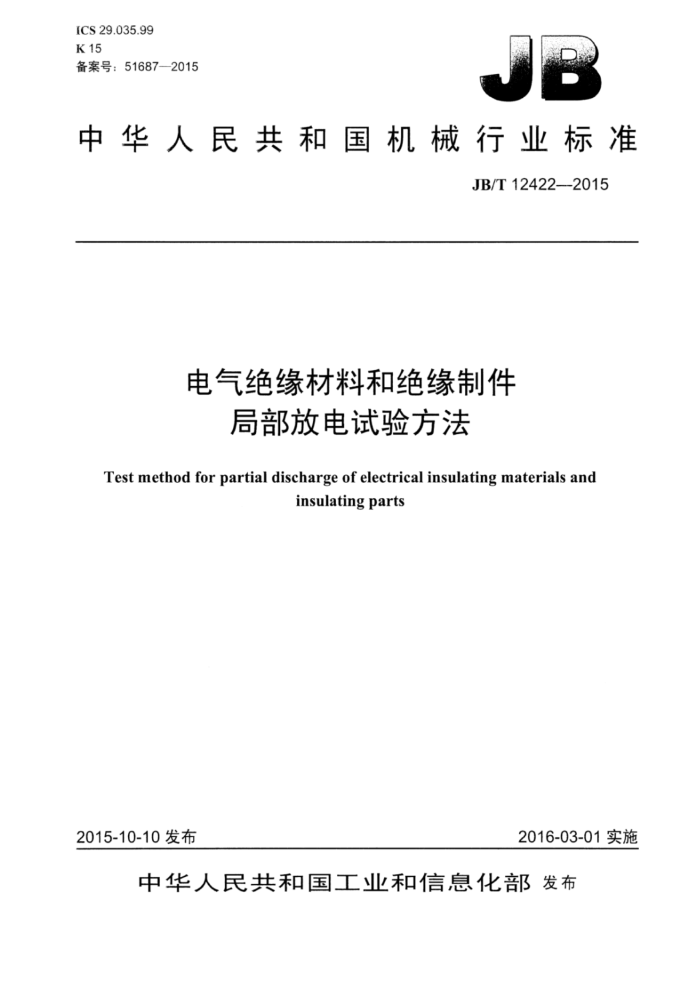

ICS29.035.99 K15 备案号：51687—2015
中华人民共和国机械行业标准
JB/T12422--2015
电气绝缘材料和绝缘制件
部放电试验方法
Test method for partial discharge of electrical insulating materials and
insulating parts
2016-03-01实施
2015-10-10发布
中华人民共和国工业和信息化部发布 JB/T12422--2015
目 次
前言范围
TUT
1
2规范性引用文件 3术语和定义 4试验回路 4.1一般要求... 4.2试验回路 5测量仪器.. 5.1 总则..
5.2 耦合装置.. 5.3 局部放电测量仪 5.4测量视在电荷g的仪器， 5.5测量脉冲重复率N的仪器.. 5.6测量平均放电电流「的仪器 5.7 测量放电功率P的仪器 6测量不确定度及灵敏度 7试样和电极. 7.1 固体绝缘材料 7.2绝缘制件和结构件... 8试验电压要求 9试验程序 9.1试验前期准备， 9.2 试验数量. 9.3 试验程序的选择 10试验报告附录A（规范性附录） 薄膜类材料局部放电测量 A.1 试样要求
一
1
11
A.2 电极. A.3试验前期准备 A.4试验数量 A.5试验程序附录B（规范性附录） 校准 B.1 总则 B.2 校准程序 B.3 校准器，附录C（资料性附录） 干扰 C.1 干扰源 C.2 干扰检测
11 11 11 11 13 13 13 14 16 16 16
I JB/T12422—2015
C.3 降低干扰图1 局部放电基本试验回路，图2 宽带系统中为减小积分误差应具有的幅频特性图3 常规电极系统图4 典型固体绝缘材料试验回路图5 常见绝缘制件试验回路. 图6 测量常见绝缘结构（线棒）的试验回路图A.1 试验电压曲线图图B.1 校准完整试验回路的接线
.16
中
6
7
.12 14
Ⅱ JB/T12422---2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国绝缘材料标准化技术委员会（SAC/TC51）归口。 本标准起草单位：机械工业电工材料产品质量监督检测中心、国家绝缘材料工程技术研究中心、苏
州巨峰电气绝缘系统股份有限公司。
本标准主要起草人：刘志远、王先锋、伍尚华、夏宇、陈俞蕙、王文龙、曹任品。 本标准为首次发布。
III JB/T12422--2015
电气绝缘材料斗和绝缘制件
局部放电试验方法
1范围
本标准规定了电气绝缘材料和绝缘制件局部放电试验的术语和定义，试验回路、测量仪器、测量不确定度及灵敏度、试样和电极、试验电压要求、试验程序、试验报告。
本标准适用于固体绝缘材料、绝缘制件在50Hz交流电压下的局部放电测量。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1408.1一2006绝缘材料电气强度试验方法第1部分：工频下试验 GB2536一2011电工流体变压器和开关用的未使用过的矿物绝缘油 GB/T7354—2003局部放电测量 GB/T16927.1一2011高电压试验技术第1部分：一般定义及试验要求 GB/T16927.22013高电压试验技术第2部分：测量系统 GB/T20634.2一2008电气用非浸渍致密层压木第2部分：试验方法 JB/T10443.2一2004层合纸板规范第2部分：试验方法
3术语和定义
GB/T7354一2003界定的术语和定义适用于本文件。
4试验回路
4.1一般要求
本章中叙述了几种用于测量局部放电参量的基本试验回路和测量仪器，并扼要介绍了这些回路和仪器的工作原理。无论采用哪种试验回路和测量仪器，均应按附录B的规定进行校准。 4.2 试验回路
测量局部放电的试验方法较多，应用最为广泛的是脉冲电流法。测量局部放电的基本回路有三种，分别如图1a）、b）和c）所示，由此三种基本回路可以演变出其他多种测量回路。
测量回路的主要组成： a）试样，通常情况下将试样视为一个电容器Cx： b）耦合电容器Ck或第二个试样Cx1 c）带输入阻抗的测量系统（对平衡回路，还需要第二个输入阻抗）： d）背景噪声足够低的高压电源（参见第7章和第8章）； JB/T12422—2015
e）背景噪声足够低的高压连接（参见第7章和第8章）。 注：有时在高压端接入一个阻抗保护测量仪器，或者接入滤波装置，以降低来自供电电源或测量仪器本身的背景噪
声。
Z
C
U
Cx
CD
PDMT
a）测量阻抗与耦合电容器串联
Z
Ck
ZmCD
T
b）测量阻抗与试样串联
L
Cx
心
PDMI
CD2Zm2
ZmCD
c)平衡试验回路
说明： UF 高压电源： Z 滤波装置： C—试样： Ck—耦合电容器：
Zm—测量阻抗： CD- 一耦合装置： TS—传输系统 PDMI- 一局部放电测量仪器。 图1 局部放电基本试验回路
5测量仪器
5.1总则
局部放电测量系统可以分为几个子系统：耦合装置、传输系统（如连接电缆或光缆）和测量仪器。 一般传输系统不会对回路特性产生影响，因此不予考虑。 5.2耦合装置
耦合装置是测量系统和试验回路的一个主要部分，其组件是针对特定的试验回路为达到最佳的灵敏
2 JB/T12422---2015
度而专门设计的：一台测量仪器只能与特定的耦合装置相配。
耦合装置通常是一个有源或无源二端口网络，它的作用是把输入电流转换成输出电压信号。这些信
号由传输系统传给测量仪器。耦合装置的频率响应按输出电压与输入电流之比定义。选择耦合装置时至少要有效防止试验电压及其谐波频率进入测量仪器。
注1：虽然单个耦合装置的频率响应是没有意义的，但输入阻抗的数值及频率特性很重要，因为输入阻抗与C及Cx
会相互影响
注2：耦合装置与试样之间的连接宜根据实际尽量短，以减小对测量带宽的影响。 5.3局部放电测量仪
局部放电测量仪与耦合装置能组成局部放电测量系统，该系统具有固定上下限频率值厂和的传输阻抗Z(f)，其在低于、高于f时衰减很快。
局部放电测量仪按选用的频带可以分为宽频局部放电测量仪和窄频局部放电测量仪。目前常用的是宽频局部放电测量仪，频带选在放电脉冲频谱中频率分量最丰富而外来干扰较小的频带范围，一般选用 10kHz～500kHz，fi、和△f的推荐值为：
30kHz≤f≤100kHz
≤500kHz 100kHz≤Af≤400kHz
宽频测量仪频带上限达10°Hz，甚至达10"Hz 注1：宽频能较真实地测得放电的波形，因为一次放电的时间可达10-7s～10-s。 注2：宽频有利于提高灵敏度和分辨能力。 窄频局部放电测量仪的带宽很窄，其中心频率最好是可调的，能在几十千赫到几兆赫的很宽频
率范围内变化。在此频率变化范围中放电电流脉冲的幅值频谱接近不变，若为固定的，一般选100kHz 左右。AF和f的推荐值为：
10kHz≤Af30kHz 50kHz≤fm≤1MHz
注3：在实际的视在电荷测量中，只有当测量值与为推荐值时的检测值一致时，才可采用中心频率>1MHz。 注4：窄频局部放电测量仪一般都设计为谐振型。 局部放电测量仪最基本的要求是：显示重复出现的放电脉冲值，并且仪器符合5.4的要求。另外，
局部放电测量仪可以记录和计算以下一个或几个参量：
a）在时刻t瞬时产生的视在电荷q: b）在各个视在电荷q；产生的时刻t测得的试验电压瞬时值u： c）发生在时刻t:的局部放电脉冲出现的相位角。
5.4测量视在电荷q的仪器
局部放电引起一系列的电流脉冲，这些脉冲电流通过耦合装置在测量阻抗上以电压脉冲的形式一
对应表现出来，只要输入脉冲的幅值频谱至少在测量系统的带宽A严内是恒定的（见图2），电压脉冲的峰值就正比于试样的视在电荷q。
在一定的时间周期内将一个个的电压脉冲信号在示波器上显示出来。并可以用校准的方式来确定实际的视在电荷q。电压脉冲可以用由放电脉冲或试验电压触发的线性时基显示，也可以用与试验电压频率同步的正弦时基或椭圆时基显示。
3 JB/T12422—2015
B,C 十
f2
J
说明： A—测量系统的宽带： B一局部放电脉冲的幅值频谱： C校正脉冲的幅值频谱：
f——下限频率： —上限频率。
图2宽带系统中为减小积分误差应具有的幅频特性
在实际试验时，测量的视在电荷g一般定性为最大重复出现的放电脉冲，放电脉冲的最大幅值可以用示波器或快速反应的峰值电压表测量。
注：用示波器不但可以观察、读取放电脉冲信号的大小，而且可以观察脉冲的波形，以及放电脉冲出现的相位，这
有利于判别所观察的脉冲信号是放电信号还是干扰信号。
5.5测量脉冲重复率N的仪器
测量脉冲重复率N的仪器主要由脉冲计数器和幅值鉴别器组成，它应具有足够短的脉冲分辨时间 T，以分辨被测的最高脉冲重复率。脉冲计数器用于记录对指定范围内的幅值或被测的全部幅值在给定时间内的总脉冲数或每秒平均脉冲数。幅值鉴别器用于筛选指定幅值范围内的脉冲。
注1：脉冲计数器和幅值鉴别器往往联合使用，可用来抑制低于可调的预定幅值的脉冲。 注2：如果进入脉冲计数器的脉冲是振荡的或双向的，必须进行适当的脉冲整形，避免同一个脉冲被重复记录。
5.6测量平均放电电流I的仪器
测量平均放电电流「的仪器是指放电电流脉冲经过线性放大和整流，再经过适当的校准后，能够显示测量放电电流脉冲平均值的仪器。引起平均放电电流测量误差的原因主要有：
a）放大器在脉冲重复率N较低时过载引起的误差： b）脉冲重复率N较大，或脉冲分辨时间T不够短而引起的重叠误差： c）存在数字采集系统无法采集识别的低电流脉冲。 测量时应将上述几种引起误差的原因综合考虑。
5.7测量放电功率P的仪器
不同类型的试验回路和仪器均可用于测量放电功率P。放电功率P的测量一般是基于对同一时刻的视在电荷和瞬时电压值的测量，它们的乘积就是此刻的放电功率P。常用的方法是用示波器的X-Y轴分别对9，和进行定量，那么示波器显示的面积就能确定这一参量。这种试验回路和仪器的校准取决于施加电压及视在电荷刻度因数的确定。
6测量不确定度及灵敏度
由于受到诸多因素的影响，局部放电测量试验的测量不确定度与其他高电压下的测量试验相比，要
4
