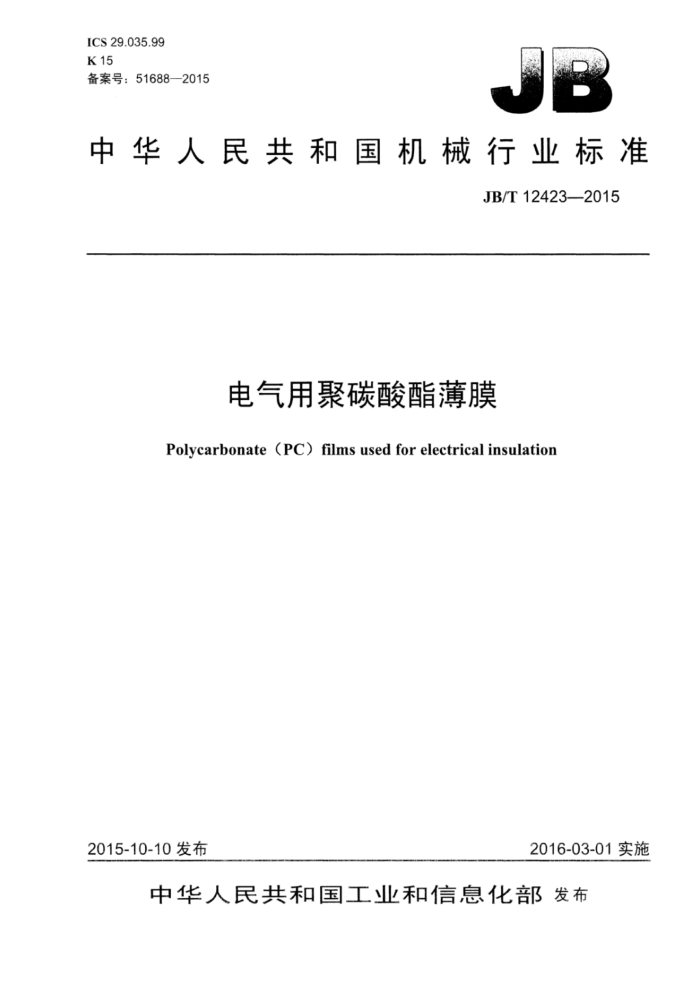

ICS29.035.99 K15 备案号：51688--2015
中华人民共和国机械行业标准
JB/T12423—2015
电气用聚碳酸酯薄膜
Polycarbonate (PC) films used for electrical insulation
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化部发布 JB/T12423--2015
目 次
前言
范围. 2 规范性引用文件.
分类.. 要求
3 X
5 试验方法 6
检验规则. 7 标志、个 包装、运输和贮存表1 型号及厚度范围表2 与厚度无关的性能要求.. 表3 与厚度有关的力学性能要求表4 电气强度（交流试验）（适用于所有型号）表5 电气强度（直流试验）（仅适用于3型）表6 电气弱点（仅适用于3型）表7 可卷绕性表8 允许的最多接头数. 表9 膜卷宽度
. JB/T12423—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准使用重新起草法修改采用IEC60674-3-3：1992《电气用塑料薄膜第3部分：单项材料规范
第3篇：对电气用聚碳酸酯薄膜（PC）的要求》。
为便于使用本标准与IEC60674-3-3：1992相比做了如下编辑性修改：
改变了标准名称：删除了IEC的“前言”和“引言”；本标准中第2章“规范性引用文件”中的引用标准，对已转化为我国标准的一并列出了我国标准及其与国际标准的转化程度；将本标准中4.1中的“溴化处理”改为“阻燃改性”；将直流电气强度（直流试验）的单位由“V”改为“kV”。
本标准技术内容与IEC60674-3-3：1992的差异如下：
“规范性引用文件”一章删除了“IEC60757：1983” 删除了IEC的“命名”一章；删除了表2中“熔点”；根据GBT1.1一2009的规定，增加了“试验方法”“检验规则”“标志、包装、运输和贮存”章节。
本标准由中国机械工业联合会提出。 本标准由全国绝缘材料标准化技术委员会（SAC/TC51）归口。 本标准起草单位：机械工业电工材料质量监督检测中心、四川东材科技集团股份有限公司。 本标准主要起草人：陈俞蕙、商绍萍。 本标准为首次发布。
ⅡI JB/T124232015
电气用聚碳酸酯薄膜
1范围
本标准规定了电气用聚碳酸酯薄膜的分类、要求、试验方法、检验规则、标志、包装、运输和贮存。 本标准适用于电气用聚碳酸酯薄膜。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T13542.1一2009电气绝缘用薄膜第1部分：定义和一般要求（IEC60674-1：1980，MOD） GB/T13542.2--2009 9电气绝缘用薄膜第2部分：试验方法（IEC60674-2：1988，MOD）
3分类
聚碳酸酯薄膜分为下列型号： 1型：一般用途，无定型，不经拉伸的； 2型：一般用途，无定型，经拉伸的； 3型：电容器介质用，部分结晶并经拉伸。 上述三种型号可用作通用型或阻燃型。
4要求
4.1一般要求 4.1.1聚碳酸酯薄膜应用双酚A型聚碳酸酯制成，应根据双酚A型聚碳酸酯和阻燃改性处理过的双酚 A型聚碳酸酯的混合物进行阻燃分级。聚碳酸酯薄膜是一种柔软、自支撑的薄膜，所有型号应符合GB/T 13542.1一2009的-般要求。 4.1.2对某些应用，可提出在材料中加入添加剂（如耐热或耐紫外线稳定剂，供识别用的颜料或染料）。 但除非另有规定，添加剂应不影响所列出的该型号薄膜的任何性能要求。 4.2尺寸 4.2.1厚度
薄膜优选厚度如下： 2μm.3μm,4μm5μm6μm=7μm8μm10um.12μum.15μm.20μm.25μm.30μm
40um.50μms60μm.75μms80μm.100ums120μum125μm.150μm.180μm.200μm:250μm 380μm:500μm，760μm.
常规厚度范围见表1。 除非在供货合同中另有规定：厚度偏差应在标称值土10%范围内。
1 JB/T12423-2015
表1型号及厚度范围
单位为微米
型号 1 2 3
厚度范围 20~760 20~100 2~60
4.2.2宽度
薄膜宽度规格由供需双方商定。薄膜的宽度偏差应符合GB/T13542.1-2009中5.2的要求。 4.3性能要求 4.3.1与厚度无关的性能要求
与厚度无关的性能要求见表2。
表2与厚度无关的性能要求
单位 kg/m3
型号 1和2 1，2和3 1,2和3
性能
要求 1200±20 1210±20 3.0±0.1 3.0±0.1 ≤2.0 ×10-3 ≤2.2 X 10-3 ≤1.2 ×10-3 ≤1.5X10-3 ≥1.0×1014 ≥1.0×1015 ≥1.0×1015
普通膜阻燃型 23℃,50Hz 23℃，1kHz 23C.50Hz 23℃,1kHz 23℃,50Hz 23℃,1kHz
密度
相对电容率
1和2
介质损耗因数
3
1 2和3 1，2和3
Qem
体积电阻率
表面电阻率
2
目测法拉伸导线法
A1 ≤2 ≥145 ≥220 ≥175 ≥180
电解腐蚀
1.2和3
%
1和2 3 1和2 3
拉力下
高温下尺寸稳定性
℃
压力下
4.3.2 与厚度有关的性能要求
与厚度有关的力学性能要求见表3，电气强度（交流试验）见表4，电气强度（直流试验）见表5，电气弱点见表6。
2 JB/T12423--2015
表3 3 与厚度有关的力学性能要求
要 求
标称厚度 μum
性 能
单位
<100
≥100
型号
纵向 ≥80 ≥130 ≥180 ≥100 ≥40 ≥40 ≤3 ≤25 ≤14
横向 ≥80 ≥80 ≥60 ≥100 ≥100 ≥100 ≤3 ≤3 ≤3
纵向 ≥60 一一 ≥80 一一 ≤3 一
横向 ≥60 - 一 ≥80 一一 ≤3 一
1 2 m 1 2 3 1 2 3
拉伸强度
MPa
%
断裂伸长率
尺寸变化（热收缩率）注：对厚度小于5um的薄膜无要求。
%
-
-
表4 电气强度 （交流试验） （适用于所有型号）
标称厚度μm
电气强度V/um
≤6 >6~15 >15~20 >20~30 >30~40 >40~60 >60~100 >100~150 >150~200 >200~250 >250~380 >380~760
≥260 ≥260 ≥250 ≥250 ≥190 ≥160 ≥100 ≥80 ≥70 ≥60 ≥60 ≥60
表5 电气强度 （直流试验） （仅适用于3型）
21个结果中允许有2个以下 21个结果中允许有1个
标称厚度 μm ≤8 >8~10 >10~12 >12～15 >15~20
击穿电压 kv ≥1.0 ≥1.5 ≥2.4 ≥2.7 ≥2.8
低于下列规定值
低于下列规定值
kv 0.5 0.8 1.5 2.0 2.4
kv 0.4 0.5 0.7 0.8 1.5
3 JB/T12423—2015
4.4.4膜卷宽度
膜卷宽度应符合表9的要求。
表9 膜卷宽度
标称膜卷宽度
要求（最大差值）
mm 0.5 1.0 2.0
mm <150 150~300 ≥300
4.4.5卷芯
优选的卷芯内径为76mm和152mm
5 试验方法
5.1取样、预处理条件和试验条件
按GB/T13542.2一2009中第3章的规定进行。 5.2厚度
按GB/T13542.2-2009中4.1.1的规定进行，在薄膜幅宽方向均匀测量10点，取算数平均值。 5.3宽度
按GB/T13542.2一2009中第6章的规定进行。 5.4密度
按GB/T13542.2一2009中第5章的规定进行。 5.5相对电容率和介质损耗因数
按GB/T13542.2-2009中第17章的规定进行。 5.6体积电阻率
按GB/T13542.2一2009中第16章的规定进行。 5.7表面电阻率
按GB/T13542.22009中第15章的规定进行。表面电阻率测试条件为温度23℃、相对湿度50% 下经24h暴露后，试验电压对厚度大于10um者为（100土10）V，厚度小于10um者为10V。取三个测试值的中值为试验结果。 5.8电解腐蚀
按GB/T13542.2一2009中第21章的规定进行。拉伸导线法试验条件为温度40℃、相对湿度93%，暴露周期96h。
