ICS 75.180.10 E 92 备案号：37603—2012
SY

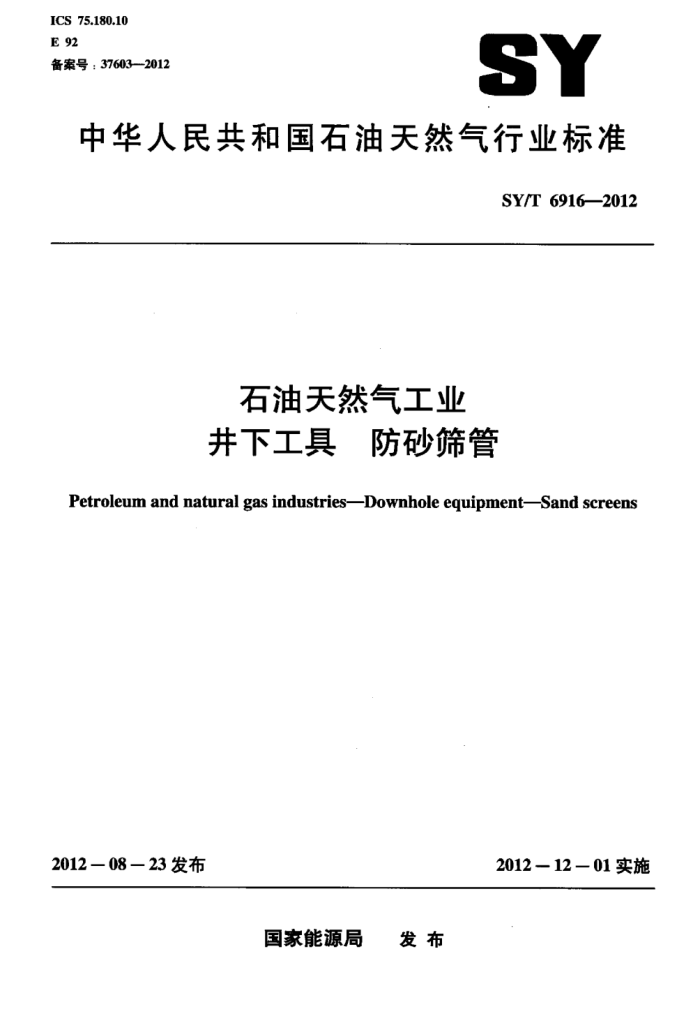

中华人民共和国石油天然气行业标准
SY/T 69162012
石油天然气工业井下工具 防砂筛管
Petroleum and natural gas industries-Downhole equipment-Sand screens
2012—08—23发布
2012－12—01实施
国家能源局 发布 SY/T 6916—2012
目 次
前言· 1 范围 2 规范性引用文件 3 术语和定义 4 缩略语 5 性能要求 5.1 总则
10
5.2 产品种类 5.3 防砂筛管参数 5.4 作业井参数 5.5 作业参数 5.6环境相容性 5.7 与相关作业设备的相容性 5.8 设计确认等级 5.9 质量等级 5.10 特殊质量要求 6技术要求 6.1 总厕 6.2 技术特性 6.3 设计则 6.4 设计验证 6.5 设计确认 6.6 设计变更 6.7 通过类比法的设计确认供方或制造商要求 7.1 总则 7.2 文件编制及数据管理 7.3 产品标识 7.4 质量控制 8贮存和运输 8.1 储存 8.2 产品保护 8.3 运输附录A（规范性附录） 挤毁压力试验附录B（规范性附录） 胀裂压力试验附录C（资料性附录） 微珠试验方法附录D（资料性附录） 防砂筛管图例
E.0
8
H
10 11 11 11 12 **12 22 22 22 ..-22
7
-
I
1
:
tI
23 -25 **27 28
-
1 SY/T 6916-2012
附录E（资料性附录） 绕丝筛管图例附录F（资料性附录） 预充填筛管图例附录G（资料性附录） 金属网筛管图例附录H（资料性附录） 冲缝筛管图例附录I（资料性附录） 附加缝宽检验参考文献··
31 .32 **33
**** 34
.
11
... 35 *36
II SY/T 6916—2012
前言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》和GB/T 20000.2一2009《标准化工作指南第2部分：采用国际标准》给出的规则起草。
本标准使用重新起草法修改采用ISO17824：2009《石油天然气工业井下工具防砂筛管》 (Petroleum and natural gas industriesDownhole equipment-Sand screens) .
本标准与ISO17824：2009相比，增加了“冲缝筛管”产品。本标准与ISO17824：2009的技术性差异如下：
关于规范性引用文件，本标推做了具有技术性差异的调整，以适应我国的技术条件，调整的情况集中反映在第2章“规范性引用文件”中，具体调整如下： ■增加用了GB/T6003.1（见C.2） ·增加用了GB/T18851.5（见7.4.6.2） ·增加I用了APIRP13B-1（见A.4） ·增加用了GB/T9445代替ISO9712（见7.4.6.2和7.4.11） ●用等同采用国际标准的GB/T16783.1代替ISO10414.1：2008（见A.4） ●用等同采用国际标准的GB/T19830代替ISO11960【见5.3i】，6.3.1，7.4.2.4，7.4.7】 ·用等同采用国际标准的GB/T27025代替ISO/IEC17025（见7.4.10）。 对“术语和定义”中的“缝隙”、“缝宽”条文增补了内容。 原“附录H”修改为*附录I”，并增加了“附录H冲缝筛管图例”章节，修改后的“附录 I”增加了关于冲缝缝宽的检验要求有关内容。 本标涉及防砂筛管种类的所有内容中均增加了“冲缝筛管”这一产品种类。 增加了“术语和定义”中的“泄流槽 offset”、“冲缝带offset strip”、“冲缝套offset jacket”、 “冲缝筛管 offset screen”的定义。 在“5.5作业参数”中，增加了“g）邻井或本区域防砂筛管使用历史”的内容。 增加了6.7.2.4冲缝筛管*及其内容。 增加了“表5冲缝筛管质量要求”及其内容。 在“7.4质量控制”中，增加了“7.4.5冲缝筛管”及其内容。
为便于使用，本标推做了下列编辑性修改：
用“本标准”代替“本国际标准”一词。 用小数点“”代替作为小数点的逗号“，” 删去国际标准的前言和引言，增加了本标准的前言。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由全国石油钻采设备和工具标准化技术委员会（SAC/TC96）提出并归口。 本标准起草单位：安东石油技术（集团）有限公司、中国石油大学、石油工业井下工具质量监督
检验中心、中海油田服务股份有限公司油田生产事业部完井器材厂，天津市奥凯石油机械有限公司。
本标准主要起草人：杨云霞、张永华、裴柏林、章诵梅、蒲玲霞、苏学斌、崔洪琪、李良庆、王振生，郭正清、吴霞。
II SY/T 6916—2012
石油天然气工业井下工具，防砂筛管
1范围
本标准规定了防砂筛管在石油天然气工业中应用的要求和指南，其中包括设计、设计确认，功能评价、制造、贮存和运输。
本标准适用于绕丝筛管、预充填筛管、金属网筛管、冲缝筛管。 本标准不包含下列内容： a》可膨胀筛管、割缝衬管以及附带的产品，例如扶正器，堵头。 b）分流筛管技术，流量调节装置、井下传感器、选择性隔离装置，即使它们可能是防砂筛管的
组成部分。 c）筛管过滤的执行标准，包括检验方法或者对挡砂效率的分析。 d）基管的端部连接。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T9445无损检测人员资格鉴定与认证（GB/T9445—2008，ISO9712：2005，IDT） GB/T16783.1-2006石油和天然气工业钻井液现场测试第1部分：水基钻井液
(ISO 10414-1 : 2001, IDT)
GB/T18851.5无损检测渗透检测第5部分：验证方法 GB/T19830石油天然气工业油气井套管或油管用钢管（GB/T19830—2011，ISO11960：
2004. IDT)
GB/T27025检测和校准实验室能力的通用要求（GB/T27025—2008，ISO/IEC17025：2005 IDT)
APIRP13B-1水基钻井液现场测试的标准程序（Recommended practice for field testing water- based drilling fluids)
ASME锅炉及压力容器规范第Ⅱ卷材料 D篇特性（Boilerand pressurevessel code BPVC-Section I : Materials : Part D : Properties)
ASME锅炉及压力容器规范第VI卷1998第1部分：附录8：液体渗透探伤的方法（PT） [Boiler and pressure vessel code BPVC--Section vui : 1998, Div.1, Appendix 8 : Methods for liquid penetrant examination (PT) )
ASME锅炉及压力容器规范第IX卷焊接与钎焊评定（Boilerand pressurevesselcode BPVC- Section X : Welding and brazing qualifications)
1 SY/T 6916—2012
3术语和定义
下列术语和定义适用于本文件。
3.1
砾石填料 annular gravel pack 在预充填过滤套的环形空间中填塞的筛析砂或合成支撑剂。
3.2
基管basepipe 有孔或缝供液体流过过滤套的管件。 注：参见图E.1、图F.I和图G.1。
3.3
内螺纹端育段长度box handling length 防砂筛管上从（接箍）内螺纹末端到最近组件之间的基管空白段长度。 注：参见图D.5和图D.6。
3.4
中间盲段（长度）centerbreak（CB）防砂筛管上两个过滤套之间空白段的长度。 注：参见图D.6。
3.5
组件component 部件中的单个零件。
3.6
设计系列 design family 具有相同构造，原材料和功能的防砂筛管组，所采用的与材料机械性能有关的设计强度基于同样
标准。 3.7
设计确认 design validation 通过提供客观证据对特定的预期用途或应用要求已得到满足的认定
3.8
设计验证 design verification 通过提供客观证据对规定要求已得到满足的认定。
3.9
绕丝筛管direct-wrap screen 组成过滤套的金属丝直接在基管表面螺旋缠绕、焊接制成的防砂筛管。 注：参见附录E和附录F。
3.10
预充填筛管 direct-wrap pre-pack screen 绕丝、过滤网的内套直接包裹在穿孔基管上而制成的预充填筛管。 注：参见附录F。
3.11
井下传感器 downhole sensor 被置人防砂筛管中，用来测试井况的装置。
2 SY/T 6916—2012
3.12
扩散网 drainage or support layer 金属网筛管中，用于提供结构支撑和/或促进基管孔和过滤网间流体流动的组件。 注：参见图G.1。
3.13
外通径drift OD 用来验证筛管部件外径间隙的通径规的最小内径。
3.14
支撑环end ring 用来封堵过滤套两端和基管之间环形间隙的组件。
3.15
过滤部件外径filter media OD （金属网筛管）过滤网套外径。 （绕丝筛管）绕丝套外径。 （预充填筛管）外套外径。 （冲缝筛管）冲缝套外径。 注：参见图D.1至图D.4。
3.16
降滤失剂 fluid-loss control pill 含有多种不同粒径颗粒的流体，可封堵筛管表面形成滤饼，使之没有或很少有漏失。
3.17
砾石充填gravel packing 使用防砂筛管、筛析砂、合成支撑剂来防止地层砂进人井简的完井方法。
3.18
流量调节装置 inflow control device 安装在防砂筛管上，用来控制流人基管流量的装置。
3.19
工作批追溯能力 job-lot traceable 按产生工作批（包括同炉）鉴别零件的能力。
3.20
全长 joint overall length 从接箍外端面到公扣外端的基管长度。 注：参见图D.5和图D.6。
3.21
过滤网 metal-mesh 用于过滤固体并提供结构性支撑以及分散流动的金属网。 注：参见图G.1。
3.22
过滤网卷 metal-mesh roll 由过滤网制造商制成的单个连续网卷。
3 SY/T 69162012
3.23
金属网筛管 metal-mesh screen 以一层或多层过滤网为过滤介质的防砂筛管。 注：参见附录G。
3.24
外螺纹端盲段长度pin handling length 防砂筛管上，从外螺纹尾端到最近组件的基管空白段长度。 注：参见图D.5和图D.6
3.25
网孔尺寸 pore size 供方或制造商确定的过滤网过滤孔尺寸，单位用微米。 注：参见图G.1
3.26
预充填筛管pre-pack screen 由两个同心过滤套组成，内部环空由填充的筛析砂或合成支撑剂作为过滤介质的防砂筛管。 注：参见附录F。
3.27
有资质的人员 qualified person 具有已验证的技能或能力的个人。技能和能力通过培训或经验获得或者两者对照规定的要求被测
量，如使这个人能执行所要求的职责的标准。 3.28
防砂筛管 sand control screen 能阻挡地层砂或砾石填料，而允许流体进人生产管中的机械过滤装置。
3.29
过滤套（筛筒） screen jacket 包含过滤介质和相关配套组件，并固定在基管上的防砂筛管子部件。 注：过滤套可以包含支撑环。扩散网和保护套。
3.30
过滤套长度 screen jacket length 包括支撑环在内的过滤套的长度。 注：参见图D.5和图D.6。
3.31
筛管规格screen size 基管的标称外径。
3.32
选择性隔离装置selective isolation device 控制选定生产层段流向生产油管液体的装置。
3.33
保护套shroud 通常构成筛管最外层，用于提供支撑和保护作用的多孔圆柱形组件。 注：参见图G.1。
