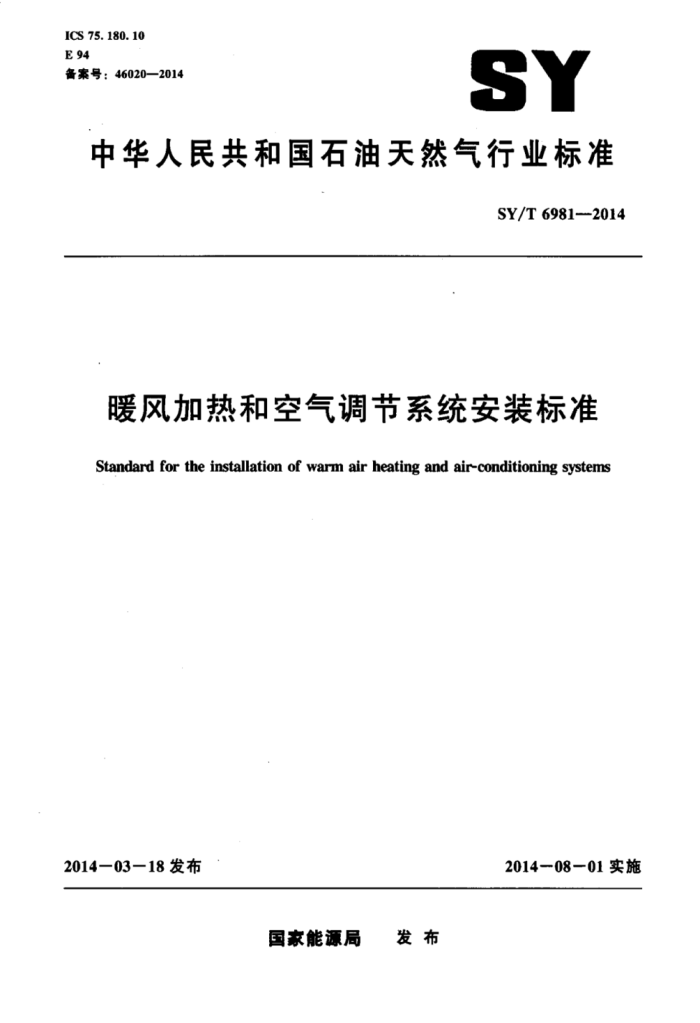

ICS 75.180.10 E.94 备案号：46020—2014
SY
中华人民共和国石油天然气行业标准
SY/T6981-2014
暖风加热和空气调节系统安装标准
Standard for the installation of warmn air heating and air-conditioning systems
2014一03一18发布
2014-08一01实施
国家能源局 发布 SY/T 6981-2014
目 次
前言引言
一
范围 2 规范性引用文件 3 术语和定义
1
系统部件 4.1 送风系统 4.2回风系统 4.3通用要求 5建筑结构的整体防火性能 5.1与可燃材料的间隙 5.2阻火系统· 6设备、接线及控制.· 6.1设备*. 6.2电气接线和设备 6.3控制** 附录A（资料性附录》 材料说明附录B（资料性附录） 标准编制的结构性修改说明参考文献
4
15
15
17 17
19
21
23 SY/T 6981—2014
前 言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
本标准修改采用 NFPA 90B:2002 Standard for the installation of warm air heating and air- con- ditioning systems.
本标准在编制过程中对其相应的英文版做了若干结构性修改，而编写内容未做变更。所有结构性修改情况详见附录B
本标推的计量单位，以法定计量单位为主，即法定计量单位和相应值在前。非法定计量单位和相应值标在其后的括号内。
本标准由中国海洋石油总公司提出。 本标准由海洋石油工程专业标准化技术委员会归口。 本标准起草单位：中海石油（中国）有限公司北京研究总院。 本标准主要起草人：赵虹。 本标主审人：王建丰。
亚 SY/T6981--2014
引 言
本标准针对生命财产安全性的最低要求进行编制。 本标准并不反对使用其他的系统、方法或设备、只要其强度、防火性、效率、耐用性和安全性高
于或相当于本标准的规定。此外应向权威机构提交相关技术文件，认可其等效性。采用的其他系统方法或设备，其等效性应由权威机构批准。
I SY/T 6981—2014
3术语和定义
下列术语和定义适用于本文件。
3.1"
已认可的approved 被权威机构接受的。
3.2°
权威机构authorityhavingjurisdiction（AHJ) 能够负责批准设备、材料、安装或程序的组织、事务所或个人。
3.3*
经认证的listed 由权威机构接受的、参与产品或服务项目评估的组织所公布的设备、材料或服务项目清单，这些
组织对清单中的设备或材料实施定期检查或对服务项目实施定期评估，确保设备、材料或服务项目或者满足指定标准，或者已经通过了特定条件下的试验测试。 3.4
检修口accessible 可以拆卸，散开而不会破坏建筑物结构或表面材料。或不需使用建筑结构或表面材料进行永久封
闭的。
【见NFPA70，100条款术语和定义
3. 5
空气过滤器air filter 用来减少或去除暖通空调系统空气中的固体颗粒物的装置。
3.6
集中暖风加热系统central warm airheating system 由换热器，太阳能系统或电加热装置组成的且与送风，回风系统连通的加热系统。
3.7
强制通风系统forcedairsystem 依靠风机完成空气循环的集中暖风加热系统。
3.8*
直力系统 t gravity system 依靠重力完成空气循环的集中暖风加热系统。
3. 9
可燃材料 combustible material 能够燃烧的材料。
3.10
风管外表面材料ductcovering 用于盖风管、风机外壳或风管风箱外表面的材料，如黏合剂、隔热层、胶带、涂层、护套等。
3. 11
风管内村 fduct lining 用于覆盖风管、风机外壳或风管风箱内表面的材料，如黏合剂、隔热层、涂层等。
3.12
热泵 heat pump
2 SY/T 6981—2014
能够完成加热或加热及制冷的制冷系统。 3.13
不可燃材料noncombustiblematerial 在正常和预期的使用条件下，有明火或受热时，不会燃烧或释放可燃气体的材料。通过了
ASTME136测试的材料应属于不可燃材料
［见NFPA220.2.1条款］ 3. 14
风箱 plenum 空气分配系统的一部分，与一个或多个风管连接。
3. 15
回凤系统 return system 由风管、风箱或连接部件组成，空调处所的空气通过该系统返回换热器。
3.16
客积大于设备尺寸的房间rooms large in comparison with size of equipment 容积至少等于加热炉或空调装置总体积12倍和容积至少等于锅炉总体积16倍的房间。装置的总
体积根据外部尺寸计算而得，如果需要，还需考忠风机和燃烧器前端占用空间，如果房间的天花板高度高于2.44m（8ft），则房间容积按照2.44m（8ft）计算天花板商度。 3. 17
送风系统supply systems 由风管。风箱或连接部件组成，通过该系统将空气送人空调空间。
4系统部件
4.1送风系统 4.1.1i 送风管材料 4.1.1.1 送风管应符合以下规定。 4.1.1.1.11 送风管应使用下列材料制造：
a）符合UL181试验要求的0类或1类的刚性，柔性风管材料。 b）名义厚度符合表1的要求的金属板。
4.1.1.1.2如果送风管使用厚度不小于51mm（2in）的混凝土水泥板完全封闭在内则不必满足 4.1.1.1.1的要求。
如果送风管与加热炉送风风箱的距离小于0.61m（2ft），且与垂直风管或风口的垂直接头的距离
小于.61m（2ft），则送风管应满足4.1.1.1.1中a）和b）的要求。 4.1.1.1.3如果送风管符合4.2.1.1，4.2.1.3.4.2.2.4.2.3和4.2.4中对回风管的要求，且与加热炉或加热炉送风风箱、锅炉或其他发热装置的距离不小于0.61m（2ft），其作用是为独立制冷系统送风、不与热风加热系统连通、仅服务于单用户居所，则送风管不必满足4.1.1.1.1的要求。 4.1.1.1.4通风系统的减震接头，应使用已认可的阻燃纤维材料制造，或者使用充填了不可燃材料的套管接头。
阻燃纤维材料沿空气流动方向的长度不应超过254mm（1tin） 4.1.1.1.5如果垂直风管的高度超过2层楼房，则不应使用类或1类的刚性，柔性风管材料。 4.1.1.1.6如果风管内的空气温度超过121℃（250°F），则不应使用类或1类的刚性，柔性风管材料。
3 SY/T6981---2014
表1金属风管板材的名义厚度
铝板厚度
板每标准箱最小质域 kg
镀锌钢板最小厚度
直径或宽度
名义厚度
b
in
in
mm
in
mm
in
mm
mm
圆形风管和暗装矩形风臂
14 01. 406 h. 4. 3.30 0.13 . 46 0.016 61
135
≤356 >356
0. 548 1. 021
>14
0.483
0.019
1.406 明装矩形风管
.016
≤356 ≤14 4.483 .0. 0.19 0.406 .01 . 501X 0.020)
.559 0. 022 0.483 0.019 11. 584 .02.3
>14
>356
4.1.1.2" 送风管的安装应符合下列要求：
a) 经认证的使用条件。 b) 玻璃纤维风管制造标准。 c) 暖通空调风管制造标准 金属和柔性。 d) 住宅供暖和空调系统安装标准。
