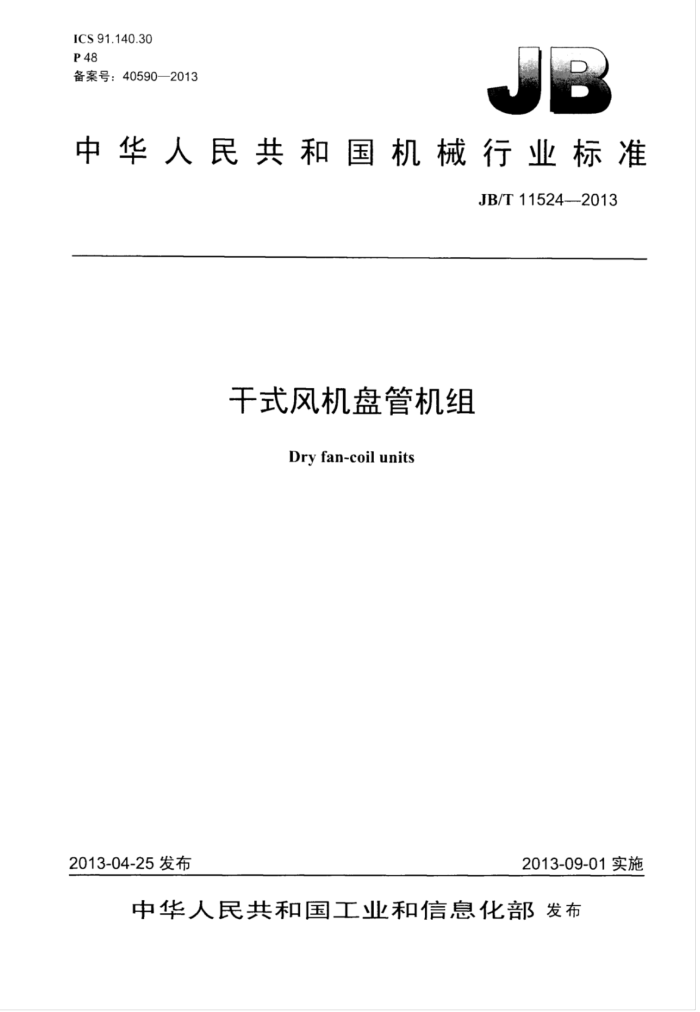

ICS91.140.30 P 48 备案号：40590—2013
中华人民共和国机械行业标准
JB/T11524---2013
干式风机盘管机组
Dry fan-coil units
2013-09-01实施
2013-04-25发布
中华人民共和国工业和信息化部发布 JB/T11524—2013
目 次
前言
.II
范围 2规范性引用文件 3术语和定义 4型式和基本参数.
4.1型式 4.2型号编制.. 4.3基本参数. 5要求... 5.1 基本要求. 5.2 性能要求... 5.3安全性能.. 5..4外观... 5.5材料. 6试验 6.1试验要求 6.2试验方法 6.3 试验结果整理 7检验规则 7.1 分类. 7.2 出厂检验.. 7.3 抽样检验 7.4 型式检验 8标志、包装、运输和存 8.1 标志 8.2 包装. 8.3 运输和则存. 附录A（资料性附录）干式风机盘管机组的型号编制方法
A.1 型号表示方法 A.2 型号示例.. 表1 基本规格.. 表2 基本规格的输入功率、噪声和水阻。 表3 名义风量和输入功率的试验工况表4 名义供冷（热）量试验工况表5 其他性能试验工况表6 检验项目
I JB/T11524—2013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械下业联合会提出。 本标准由全国冷冻空调设备标准化技术委员会（SAC/TC238）归口。 本标准负责起草单位：合肥通用机械研究院、合肥通用环境控制技术有限责任公司、合肥天鹅制冷
科技有限公司、深圳麦克维尔空调有限公司、广东吉荣空调有限公司、浙江盾安人工环境股份有限公司。
本标准参加起草单位：南京天加空调设备有限公司、约克广州空调冷冻设备有限公司、浙江佩洁尔医疗科技有限公司。
本标准主要起草人：田旭东、张秀平、金从卓、潘李奎、姚如生、杜立卫、潘莉、吴俊峰、程卓明、 徐国友、罗炳灿。
本标准为首次发布。
II JB/T11524—2013
千式风机盘管机组
1范围
本标准规定了干式风机盘管机组（以下简称“机组”）的术语和定义、型式和基本参数、要求、试验、检验规则、标志、包装、运输和存等。
本标准适用工外供冷水，热水由风机和盘管组成的机组，对房问直接送风，具有供显冷、供热或分别供显冷和供热功能，其风量在2500m/h以下，出风口静小于100Pa的机组，以及在干T况条件下运行，仅提供显热药风机盘管机组。
本标准不适用了自带冷、热源和直接蒸发盘管、蒸汽盘管、电加热等的机组。
2规范性引用文件
下列文件对了本文件的应用是必不可少的。凡是注日期的用文件，仅注日期的版本适用」本文件。 凡是不注日期的弓用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T16803采暖、通风、空调、净化设备术语 GB/T17758一2010单元式空气调节机 GB/T19232—2003风机盘管机组 JB/T7249制冷设备术语
3术语和定义
GB/T16803、GB/T19232及JB/T7249界定的以及下列术语和定义适用本文件。
3.1
风量 量air flow rate 在规定的风量试验条件下，机组单位时问进入机组的空气体积流量，单位为立方米每小时（mh）。
3.2
供冷（热）量 量cooling （heating)capacity 在规定的供冷（热）能力试验条件下，机组单位时问内从（向）封闭空问、房问或区域除去（送入）
的热量总和，单位为瓦（W）。
4 型式和基本参数
4.1型式 4.1.1机组按结构型式分为：
一卧式，代号为W。 一立式，代号为L；包含：
1）柱式，代号为LZ 2）低矮式，代号为LD。
卡式，代号为K。
1 JB/T11524—2013
壁挂式，代号为B。
4.1.2 机组按安装型式分为：
明装式，代号为M；暗装式，代号为A。
4.1.3 3机按出口静压分类如为：
左式：面对机组出风口， 供回水管在左侧，代号Z；右式：面对机组出风，供回水管在右侧，代号Y。
4.1.4按进出风位置分为：
上进风下出风，代号省略：下进风侧出风，代号为X。
4.1.5 5机组按出口静压分为：
低静压型，代号省略：高静压型，代号为G。
4.2 型号编制
机组型号编制方法参见附录A。 4.3 基本参数 4.3.1 机组的基本规格参数如下：
a）机组在高挡转速下的基本规格参数应符合表1和表2的规定。 b）机组的电源为单相220V，频率50Hz。
表1 基本规格
名义供热量
名义风量 m/h 340 510 680 850 1020 1360 1700 2 040 2 380
名义供冷量
规格 FPG-34 FPG-51 FPG-68 FPG-85 FPG-102 FPG-136 FPG-170 FPG-204 FPG-238
W 680 1020 1360 1700 2 040 2 720 3 400 4080 4760
W 1 240 1 860 2 480 3 100 3720 4.960 6200 7440 8 680
表2 基本规格的输入功率， 噪声和水阻输入功率 W
名义风量 低静乐 m/h
噪声 dB (A)
水阻 kPa 30 30 30
规格
高静压机红
高静压机纽
低静压机纽 37 39 41
机红 37 52 62
50 Pa 49 66 84
50 Pa 42 44 46
30 Pa 44 59 72
30 Pa 40 42 44
FPG-34 FPG-51 FPG-68
340 510 680
2 JB/T11524—2013
表2（续）
输入功率W
名义风量 低静压 m/h
噪声 dB (A)
水阻 kPa 30 40 40 40 40 50
规格
高静压机纽 30 Pa
高静压机纽 30 Pa
低静机组 43 45 46 48 50 52
机 76 96 134 152 189 228
50 Pa 100 118 174 210 250 300
50 Pa 47 49 50 52 54 56
850
87 108 156 174 212 253
46 47 48 50 52 54
FPG-85 FPG-102 1020
FPG-136 1360 FPG-170
1700 2040
FPG-204 FPG-238 2380 4.3.2 2机组试验工况要求如下：
a）机组名义风量和输入功率的试验工况按表3的要求。
表3 名义风量和输入功率的试验工况
名义风量工况 14 ~27
机组运行状态
牢气侧入口十球温度 C
供水状态风机转速
不供水高挡 O 12 30或50 220 50
带风和过滤器等不带风口和过滤器等不节风口和过滤器等
低静压机红
出口静FPa
高静压机红
电压 V 频率 Hz
L源
b）机组名义供冷（热》量试验工况按表4的要求，其他性能试验工况按表5的要求。
表4 名义供冷（热）量试验工况
单位
机红运行状态
名义供冷工况
名义供热工况
干球温度湿球温度进水温度进口水温差
26.0 18.7 16.0 5.0
21.0
入口空气状态
℃
40.0
进出水温度和流量状态
流量
kg/h
与名义供冷工况同
高挡 0 12 30或50
风机转速
带风口和过滤器不带风口和过滤器
低静压机红
Pa
出口静
高静压机红
3 JB/T11524—2013
表5其他性能试验工况
单位 凝露试验 凝结水处理试验 噪声试验
机红运行状态
27.0 24.0 15.0 3.0
27.0 24.0 15.0 3.0
十球温度球温度进水温度进出水温差
l
入口空气状态
进水温度和流量状态
流量
kg/h
不通水高挡 0 12 30或50
低档 0 按低挡风量时的静压值
高挡 0 12 30或50
风机转速
带风和过滤器机红不带风口和过滤器机红
山静
Pa
高静压机红
5要求
5.1 基本要求 5.1.1 机组按规定程序批准的图样和技术文件制造。 5.1.27 机组的结构除应符合GBT19232的规定外，应在盘管管程低位处设置泄水阀，确保盘管能排气防堵和排空防冻。 5.1.3机组能进行风量调节，设高、中、低二挡风量调节时，三挡风量宜按名义风量的1：0.75：0.5 设置。 5.2性能要求 5.2.1 耐压性和密封性
经耐压性和密封性试验后，机组的盘管应无泄漏和渗漏 5.2.2启动和运转
机组在每挡转速时应能正常运行，各零部件应无松动、杂音和发热等异常现象。 5.2.3风量
机组的实测风量应不小下名义风量的95%，实测输入功率应不大表2规定值的110% 5.2.4供冷（热）量
机组的实测供冷（热）量不小子名义供冷（热）量的95%。 5.2.5水阻
机组的实测水阻应不大表2规定值的110% 5.2.6噪声
机组的实测声压级噪声应不大」表2规定值。 5.2.7凝露
卡式和明装式机组箱体外表面不应有凝露水，风口不应有凝露水滴下。暗装式机组箱体表面应无凝 JB/T11524—2013
露水外滴。 5.2.8凝结水处理
经凝结水处理试验后，机组不应有凝结水外溢或吹出。 5.3安全性能
机组的安全性能应符合GB/T19232一2003中5.3的规定， 5.4外观
机的外观要求应符合GB/T19232—2003中5.4的规定。 5.5材料
机组选用的材料应符合GB/T19232--2003中5.5的规定。
6试验
6.1试验要求 6.1.1一般要求 6.1.1.1机组所有试验应按铭牌上的额定电压和额定频率进行。 6.1.1.2试验工况见表3、表4、表5，按机组试验类型选取工况进行试验 6.1.2仪器仪表 6.1.2.1 试验用仪器仪表应经法定计量检验部门检定合格，并在有效期内。 6.1.2.2 试验用仪器仪表的型式及准确度应符合GB/17758-2010中表4的规定。 6.1.3读数充差
试验读数的允许偏差应符合GB/T19232一2003表8的规定。 6.1.4安装
试验时，机组安装应符合如下要求： a）按GB/T19232—2003中图A.3的规定安装。 b）被试机组出口与其相连的试验管段的断面尺寸应相同。 c）带空气进、出口格栅、空气过滤器或网等部件的，试验时均安装上。若带有旁通阀门，则应关
闭。 d）不带空气进、出口格栅、空气过滤器或网等部件的陪装式机组，测量时低静压机组出口静压为
12Pa，高静压机组的出口静压按明示值规定。
6.2试验方法
6.2.1耐压性和密封性试验
机组的盘管在1.6MPa压力下，采用气压浸水方法进行耐压和密封性试验，要求如下 a）耐压试验时，保压至少5min： b）密封性试验时，保压至少1min
5
