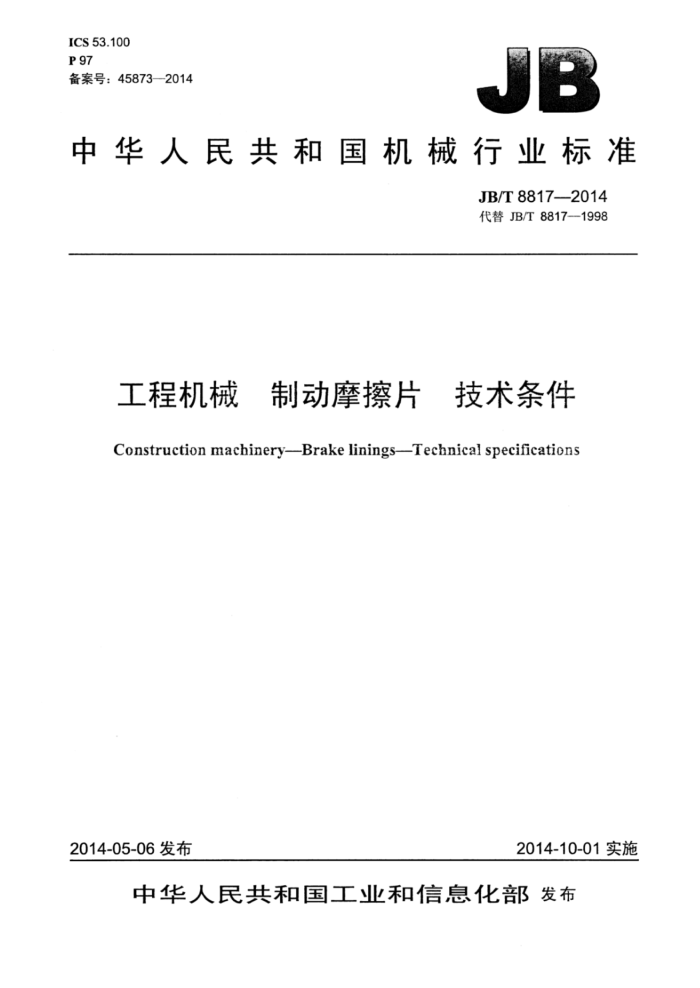

ICS 53.100 P 97 备案号：45873—2014
1B
中华人民共和国机械行业标准
JB/T 8817—2014 代替JB/T8817-1998
工程机械 制动摩擦片 技术条件
Construction machinery-Brake linings—Technical specifications
2014-10-01实施
2014-05-06发布
中华人民共和国工业和信息化部发布 JB/T88172014
目 次
前言范围 2规范性引用文件. 3要求... 3.1外观质量. 3.2材质 3.3物理、化学性能 3.4摩擦性能 3.5摩擦层 4试验方法 5检验规则.. 5.1出厂检验... 5.2型式检验.. 6标志、包装、运输和贮存
1
4
3
6.1标志... 6.2 包装 6.3 运输， 6.4 贮存 JB/T8817—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T8817—1998《工程机械 制动摩擦片技术条件》，与JB/T8817一1998相比主要技术
变化如下：
在第2章中增加和删除了部分规范性引用文件； -增加了对试验后摩擦片的要求（见表3）； -增加了对摩擦层的要求（见3.5)；删除了对摩擦片使用寿命的要求和试验方法（1998年版3.6和4.10）；修改了摩擦片出厂检验和型式检验的具体内容（见5.1和5.2，1998年版5.1和5.2)；修改了对标志的要求（见6.1.1，1998年版6.1.1）。
本标准由中国机械工业联合会提出。 本标准由全国土方机械标准化技术委员会（SAC/TC334）归口。 本标准起草单位：天津工程机械研究院。 本标准主要起草人：李广庆。 本标准所代替标准的历次版本发布情况为：
JB/T8817—1998。
II JB/T8817—2014
工程机械 制动摩擦片 技术条件
1范围
本标准规定了工程机械用干式和湿式制动摩擦片的要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于工程机械用干式和湿式制动摩擦片，其他机械产品用制动摩擦片可参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T1040.1塑料拉伸性能的测定 第1部分：总则 GB/T1041塑料压缩性能的测定 GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T2829 周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB 5763 汽车用制动器衬片 JC/T 527 摩擦材料烧失量试验方法 JC/T 528 摩擦材料丙酮可溶物试验方法 JC/T685 摩擦材料密度试验方法
3要求
3.1 外观质量
摩擦片的外观不应有影响使用的龟裂、伤痕、分层、起泡、翘曲、扭曲等缺陷。 3.2 2材质
摩擦片的推荐材质见表1。
表1
形湿式制动摩擦片干式制动摩擦片
式
推荐材质铜丝编织带型钢纤维树脂模压型橡胶树脂模压型
3.3 物理、化学性能
摩擦片的物理和化学性能见表2。 3.4 摩擦性能
摩擦片的摩擦系数和磨损率应符合表3的规定。
- JB/T88172014
表2
干式摩擦片钢纤维 ≥19.6×103 ≥68.6X103
项 目抗拉强度kPa 压缩强度kPa 密度g/cm3 丙酮可溶物材料烧失量黄铜丝含量
湿式摩擦片 ≥9.8×103 ≥49.0×103 1.48~1.85 ≤4.0% 33%~56% 8%~15% 表3
项 目 (100℃) 摩擦系数磨损率mm/J
干式摩擦片钢纤维 ≥0.30 ≤2.5×10-4
湿式摩擦片
≥0.08 ≤1.0×10-4
3.5摩擦层
摩擦层厚度一般取0.8mm~2.5mm。
4试验方法
4.1 用敲音、目测或其他方法检查摩擦片起泡，用目测检查龟裂、伤痕、分层、翘曲等。 4.2 抗拉强度的测定应按GB/T1040.1的规定进行。 4.3 压缩强度的测定应按GB/T1041的规定进行。 4.4 材料烧失量的测定应按JC/T527的规定进行。 4.5 丙酮可溶物的测定应按JC/T528的规定进行。 4.6 密度的测定应按JC/T685的规定进行。 4.7 黄铜丝含量的测定应按下列方法进行：
取试样（摩擦片实物的厚度×20mm×20mm）于100℃～110℃烘箱内，烘30min，然后将试样放置干燥器内冷却30min以上，将试样称重，再放置在440℃土20℃茂福炉内加热1h。取出移入干燥器内冷却至室温，用人工方法分离出黄铜丝，分别对黄铜丝及残留物称量，求出其重量的百分比。 4.8摩擦系数与磨损率的测定应按GB5763的规定进行。湿式摩擦片在测试前，应先在试验油中浸泡不少于24h，在测试中，应在试样表面连续滴加试验油，滴量以不使油液飞溅出摩擦片外为准。
5检验规则
5.1出厂检验 5.1.1摩擦片经制造商质检部门按规定批准的图样和本标准检验合格后方准出厂。出厂的摩擦片应带有检验合格证。 5.1.2出厂检验项目包括： 2
