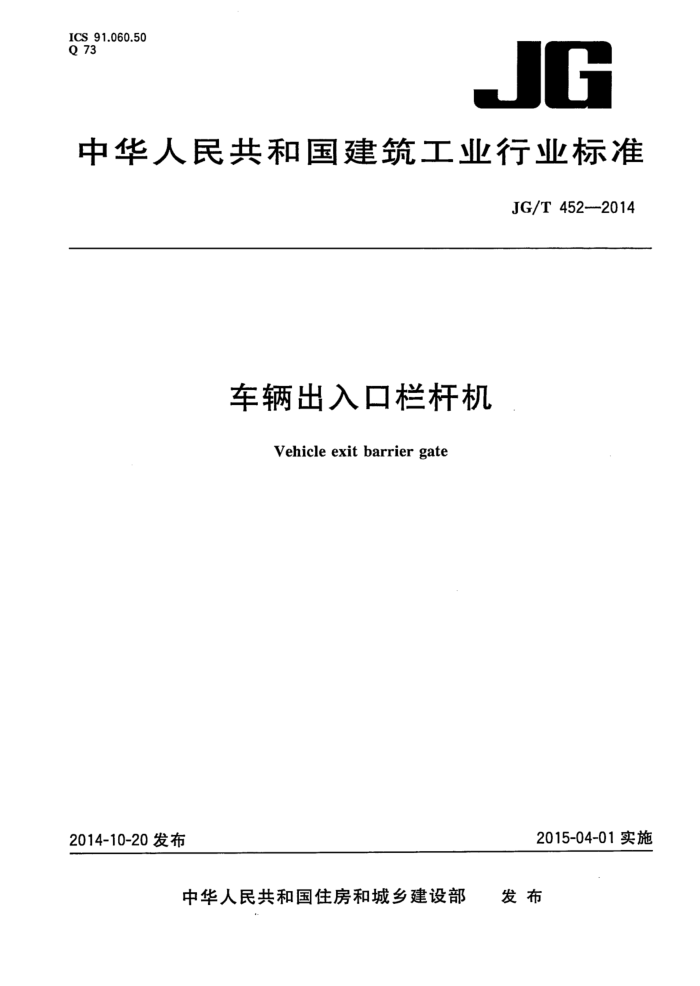

ICS91.060.50 Q 73
JG
中华人民共和国建筑工业行业标准
JG/T452-2014
车辆出入口栏杆机
Vehicleexitbarriergate
2015-04-01实施
2014-10-20发布
中华人民共和国住房和城乡建设部 发布 JG/T452—2014
目 次
前言 1 范围 2 规范性引用文件 3 术语和定义 4 产品分类 5要求 6 试验方法
检验规则标志、包装、运输、贮存
7
11
8 JG/T452—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑制品与构配件标准化技术委员会归口。 本标准负责起草单位：红门智能科技股份有限公司。 本标准参加起草单位：南京九竹科技实业有限公司、佛山市南海鼎新机电设备科技有限公司、深圳
市金凯达机电设备有限公司、中山市西区禾日电机电器厂、深圳市红软科技开发有限公司。
本标准主要起草人：余家红、谭有斌、魏承榜、肖治富、钟先陆、赵鹅、周峰、霍志文、王献开、衰佳梅。
Ⅱ JG/T452—2014
车辆出入口栏杆机
1范围
本标准规定了车辆出入口栏杆机（以下简称栏杆机）的术语和定义，产品分类，要求，试验方法，检验规则，标志、包装、运输、贮存。
本标准适用于工业与民用建筑、市政等车辆出人口用电动栏杆机。 本标准不适用于公路收费站用电动栏杆。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T191 包装储运图示标志 GB/T699 优质碳素结构钢 GB/T3280 不锈钢冷扎钢板和钢带 GB/T3797--2005电气控制设备 GB/T3880.1一般工业用铝及铝合金板、带材第1部分：一般要求 GB4208 外壳防护等级（IP代码） GB4343.2—2009 9家用电器、电动工具和类似器具的电磁兼容要求第2部分：抗扰度 GB5226.1-—2008 机械电气安全机械电气设备第1部分：通用技术条件 GB 5237.1 铝合金建筑型材第1部分：基材 GB5237.2 铝合金建筑型材 第2部分：阳极氧化型材 GB5237.3 铝合金建筑型材 第3部分：电泳涂漆型材 GB 5237.4 铝合金建筑型材 第4部分：粉末喷涂型材 GB5237.5 铝合金建筑型材第5部分：氟碳漆喷涂型材 GB/T10125 人造气氛腐蚀试验盐雾试验 GB12350 小功率电动机的安全要求 GB/T13384 机电产品包装通用技术条件 GB/T24343一2009工业机械电气设备绝缘电阻试验规范 YB/T5363装饰用焊接不锈钢管
3术语和定义
下列术语和定义适用于本文件。
3.1
车辆出入口栏杆机vehicleexitbarriergate 道闸通过电动驱动栏杆臂起落，控制车辆出人的机械装置。栏杆机的示意图参见图1。
1 JG/T452—2014
说明： 1- 一驱动装置； 2——主箱体； 3—控制装置；
4-栏杆臂； 5——支架。
图1 栏杆机示意图
4产品分类
4.1分类 4.1.1 按安装位置可分为：
a) 左侧，用Z表示； b) 右侧，用Y表示。
4.1.2 按栏杆臂类型可分为：
a) 直杆，用J表示； b) 折杆，用Q表示； c) 双臂杆，用S表示； d) 栅栏杆，用Z表示。
4.1.3 按起落杆速度可分为：
a) 快速，用K表示； b) 中速，用Z表示； c) 慢速，用M表示。
4.1.4 按电机类型可分为：
a) 交流电机，用AC表示； b) 直流电机，用DC表示。
4.2 标记 4.2.1 标记方法
栏杆机由栏杆机代号、分类代号、栏杆臂长度、标准编号组成。
2
