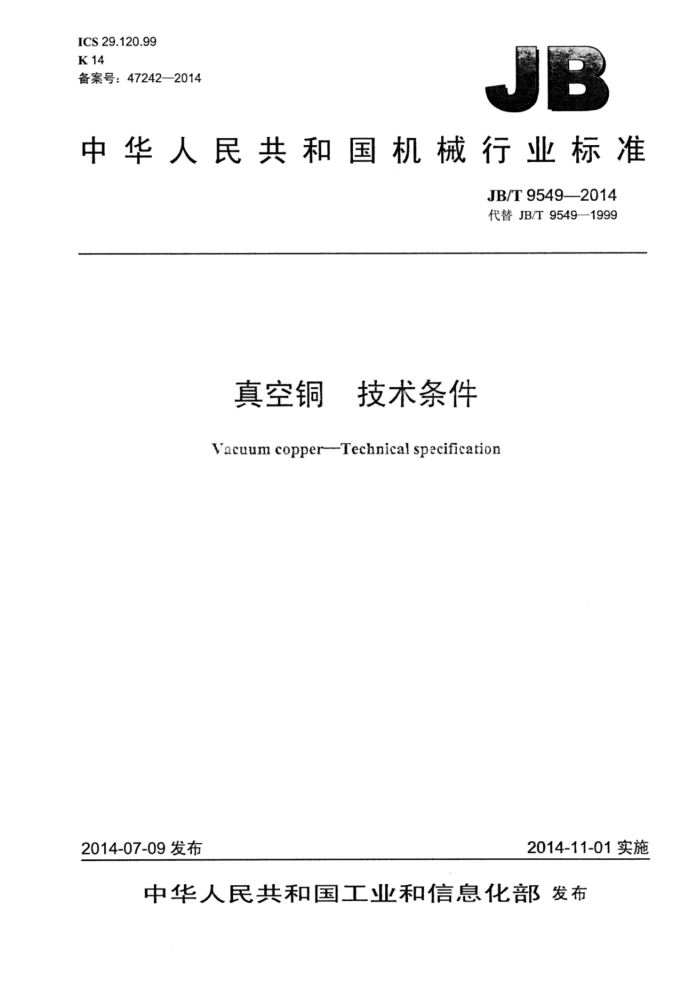

ICS 29.120.99 K14 备案号：47242—2014
B
中华人民共和国机械行业标准
JB/T95492014 代替JB/T9549—1999
真空铜 技术条件 Vacuum copper-Technical specification
2014-11-01实施
2014-07-09发布
中华人民共和国工业和信息化部发布 JB/T9549—2014
目 次
前言.
范围 2规范性引用文件 3符号 4技术要求.. 4.1外观 4.2形状和尺寸. 4.3化学成分、气体含量及力学物理性能 5试验方法. 5.1外观.
1
5.2 形状和尺寸. 5.3化学成分. 5.4气体含量及力学物理性能 6检验规则 6.1 组批 6.2 检验项目 6.3判定规则 7标志、标签和说明书.
包装、运输和贮存
8
表1化学成分、气体含量及力学物理性能。 表2气体含量、硬度、密度和电导率检验抽样表 JB/T9549—2014
前言
本标准按GB/T1.1一2009给出的规则起草。 本标准代替JB/T95491999《真空铜技术条件》，与JB/T9549—1999相比主要技术变化如下：
将N2含量（质量分数）修改为7×10-。 本标准由中国机械工业联合会提出。 本标准由全国电工合金标准化技术委员会（SAC/TC228）归口本标准负责起草单位：桂林电器科学研究院有限公司。 本标准参加起草单位：温州宏丰电工合金股份有限公司、福达合金材料股份有限公司、浙江乐银合
金有限公司、温州聚星电接触科技有限公司。
本标准主要起草人：谢永忠、梁永和、吴新合、柏小平、陈建新、陈静。 本标准所代替标准的历次版本发布情况为：
JB/T9549—1999
I JB/T9549—2014
真空铜 同技术条件
1范围
本标准规定了真空铜的技术要求、试验方法、检验规则及标志、标签、说明书、包装、运输和贮存。 本标准适用于真空冶炼方法制造的低含气量纯铜产品（以下简称真空铜），供制造36kV以下真空
断路器跑弧面（或称触头座），也可用于真空开关的灭弧室及其他电真空器件的导电材料。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2828.1一2012计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划
GB/T5121（所有部分）铜及铜合金化学分析方法 JB/T5351真空开关触头材料基本性能试验方法
3符号
真空铜的符号：TZ。
4技术要求
4.1外观
真空铜的宏观组织应无夹杂、无气孔、无疏松、无裂纹等缺陷。 4.2形状和尺寸
真空铜的基本形状为圆柱形，机加工去除铸件（或铸锭）表皮和切除头部浇注缩孔。以铸态或锻态供货及具体尺寸由供需双方商定。 4.3化学成分、气体含量及力学物理性能
真空铜的化学成分、气体含量及力学物理性能应符合表1的规定。
表1化学成分、气体含量及力学物理性能
化学成分质量分数 % Cu
气体含量质量分数 O2
力学物理性能密度 g/cm3 ≥8.9
硬度 HB
电导率 MS/m ≥58.0
杂质总量 <0.001
N2 ≤7X10-6 45~50
≥99.95
≤7X10-6
1 JB/T9549-2014
5试验方法
5.1外观
真空铜的外观质量在自然光下用肉眼或放大镜（≤30倍）检测。 5.2形状和尺寸
真空铜的形状采用目测，尺寸以卡尺或相同准确度的通用量具测量。 5.3化学成分
真空铜的化学成分根据所测元素按GB/T5121的相关部分测定。 5.4气体含量及力学物理性能
气体含量、硬度、密度和电导率的检测按JB/T5351的规定进行。
6检验规则
6.1组批
同一批原材料和同一种工艺下连续制造的产品为一批。 6.2检验项目
检验项目为外观、尺寸和表1所列各项。 6.3判定规则 6.3.1 外观和尺寸
外观和尺寸逐件检验，按件判定。 6.3.2气体含量、硬度、密度和电导率
气体含量、硬度、密度和电导率检验按GB/T2828.1一2012要求，以二次正常抽样方案、特殊检验水平S-3进行抽样，接收质量限（AQL）为10。气体含量、硬度、密度和电导率检验抽样表见表2
表2 气体含量、硬度、密度和电导率检验抽样表批量范围
抽样 样本量次数
累计样本量
接收质量限（AQL）10 Ac
样本量字码
件一 2 4 3 6 5 10
件 2~8 9~15 16~25 26~50 51~90 91~150 151~280 第一
件
Re
第第二第一第二第一第二
A A B B c c D D
-
2 2 3 3 5 5
2 2 3 4
0 1 0 3
第二
281~500
2 JB/T95492014
表2 气体含量、硬度、等 密度和电导率检验抽样表（续）
抽样次 样本量数
累计样本量
接收质量限（AQL）10 Ac
样本量字码
批量范围 501~1200 第一 1 201~3 200 第二
件 8 8
件 8 16
Re 3 5
E E 注：+— 使用箭头下面的第一个抽样方案，如果样本量大于或等于批量时，整批进行百分之百检查；
1 4
Ac接收数： Rc 拒收数。
6.4对化学成分和宏观组织作不定期检验。
7标志、标签和说明书
7.1每个真空铜应有制造厂编号。 7.2每批产品应附有产品检验合格证书。 7.3产品检验合格证书应标明：
a）产品标记； b）制造厂名称和牌号； c）件数、制造厂编号和规格： d）出广日期： e）检验员姓名或检验部门印章。
包装、运输和购存
8
8.1产品应装在木箱内运输。 8.2包装箱外应标明：
a）制造厂名称； b）产品名称； c）毛重和净重； d）轻放、防潮、防震标记。
8.3产品应在干燥、无腐蚀性气氛中运输和贮存。
