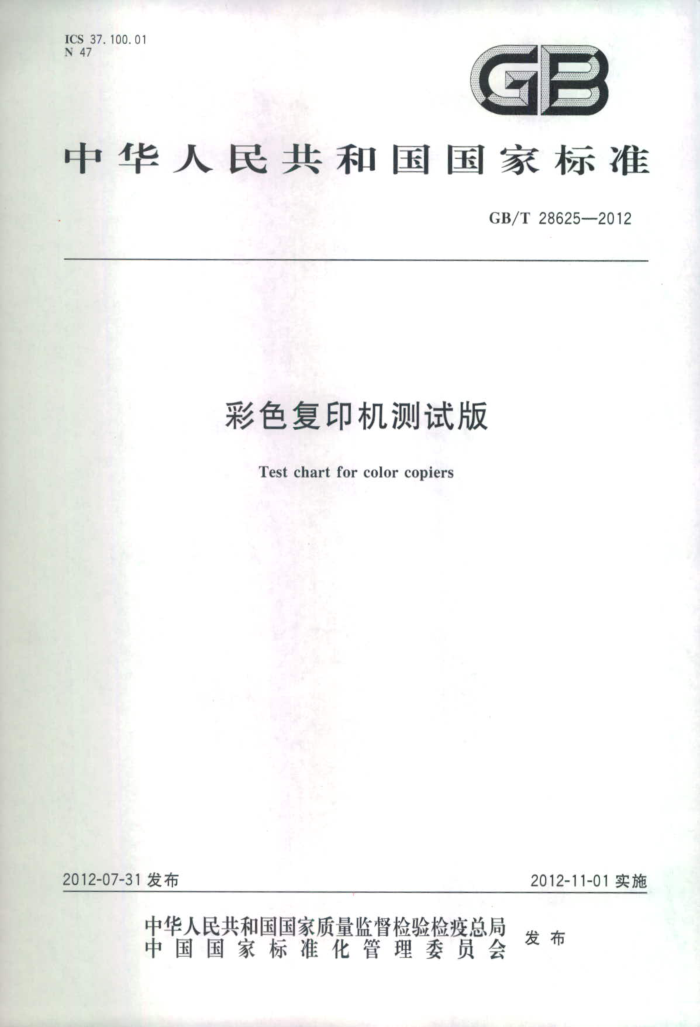

ICS37.100.01 N47
E
中华人民共和国国家标准
GB/T28625-—2012
彩色复印机测试版
Test chart for color copiers
2012-07-31发布
2012-11-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T28625—2012
目次
前言
川
范围规范性引用文件术语和定义测试版制作彩色复印机测试版一 一综合版（A3，A4）
1
2
3
4
5
11 13 16
6彩色复印机测试版一 一青（C）、品红（M）、黄（Y）、黑（K）全色版（A3，A4）
彩色复印机测试版 鬼影版（A3，A4）测试版质量检验检验规则 10 标志、包装、运输、贮存
1
17 GB/T28625—2012
前 言
本标准按照GB/T1.1—2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国复印机械标准化技术委员会（SAC/TC147）归口。 本标准起草单位：天津复印技术研究所、珠海天威飞马打印耗材有限公司、理光图像技术（上海）有
限公司深圳分公司、天津市中环天佳电子有限公司、武汉宝特龙信息科技有限公司、夏普办公设备（常熟）有限公司、佳能（中国）有限公司、柯尼卡美能达（中国）投资有限公司、东芝泰格信息系统（深圳）有限公司、上海富士施乐有限公司。
本标准主要起草人：马燕、张希平、刘生应、姜真、祝积顺、陈维益、鲁俊和、陈挺、陈颂昌、仇相如。 GB/T28625—2012
彩色复印机测试版
.1范围
本标准规定了彩色复印机测试版的基本要求。 彩色复印机测试版为一套测试版，其中包括综合版（A3，A4），青（C）、品红（M）、黄（Y）、黑（K）全色
版（A3，A4）和鬼影版（A3，A4）。
本标准规定了测试版的规格尺寸、版样及制作方法，并对测试版结构和作用予以详细说明。本标准还规定了测试版的质量检验方法、检验规则及标志、包装、运输、贮存等内容
本标准适用于彩色复印机和具有复印功能的彩色多功能设备。
2规范性引用文
下列文件对于本文件的应用是必不可少的，凡是注日期的引用文件，仪注日期的版本适用于本文件。凡是不注日期的引用文件其最新版本（包括所有的修改单）适用手本文件
GB/T13963 2008复印机术语 GB/T187212002 2印刷技术 印前数据 交换 CMK标准彩色图像数据（CNYK）SCID）
3术语和定义
GB/T13963—2008界定的以及下列术语和定义适用手本文件 3.1
色谱图 coloratlas 用标准青（C）品红（M、黄（Y）、黑（K）墨粉，按不同网点百分比叠印成各种色彩的色块的总和。
3. 2
套色误差outof colorregistration 指在彩色图像中的各色青（C）色、品红（M）色、黄（Y）色、黑（K）色之间的像素位置偏移。
3.3
色密度 color density 通过红色、绿色、蓝色滤色片测量的彩色图像密度。用反射率倒数的常用对数表示。 注：本标准中所有色密度值均为ISOA状态密度。
3. 4
色差colordifference 两种颜色的色调、饱和度和亮度的综合差异，用CIELAB三维空间里两种颜色的差值△E表示，
即E(2a2()21/2
式中，AL是CIELAB明度差；Aa"Ab是CIELAB色品指数差。
3.5
灰色偏差graydifference 灰度图在彩色复印中其色度值的偏离程度。 GB/T28625—2012
5彩色复印机测试版一综合版（A3，A4）
5.1综合版结构图（见图1、图2)
14
13
9
10
12
说明：
边框区；四阶灰度级；分辨力；
—30%半色调色块：实心圆；色谱图；
一标尺；套色区；十字标尺；
2
3-
5
8- 11 文字区； 14- 版名区；
9
-
10- 测试色块； 13 彩色图像区；
12- 十阶灰度级； 15- 版权区
图1综合版（A3）结构图 GB/T28625-2012
13
12
十
十
11
说明：
30%半 色调色块：实心测试色块；彩色图像
边框区；四阶灰度 级；
1
7 分 格力： 10 文宇 区 13- 版名
版权区
图2综合版（A4）结构图
5.2综合版外形尺寸
综合版外形尺寸如下： a) A3综合版：420mm×297 b）A4综合版：297#mm×210#mm。
5.3 综合版基本尺寸（见表1）
表1综合版基本尺寸和偏差
单位为毫米
E 180 130 ±0.25 ±0.20
符 号
B 297 210 ±0.6 ±0.4
C 290 206 ±0.6 ±0.4
D 180 130 ±0.25 ±0.20
A 420 297 ±0.8 ±0.6
A3 A4 A3 A4
基本尺寸
偏 差 GB/T28625—2012
5.4综合版图样（见图3、图4）
彩色复印机测试版
E
综合版(A3)
L
出话
宿鸡店
全国复印机械标准化技术委员会
图3A3综合版图样
