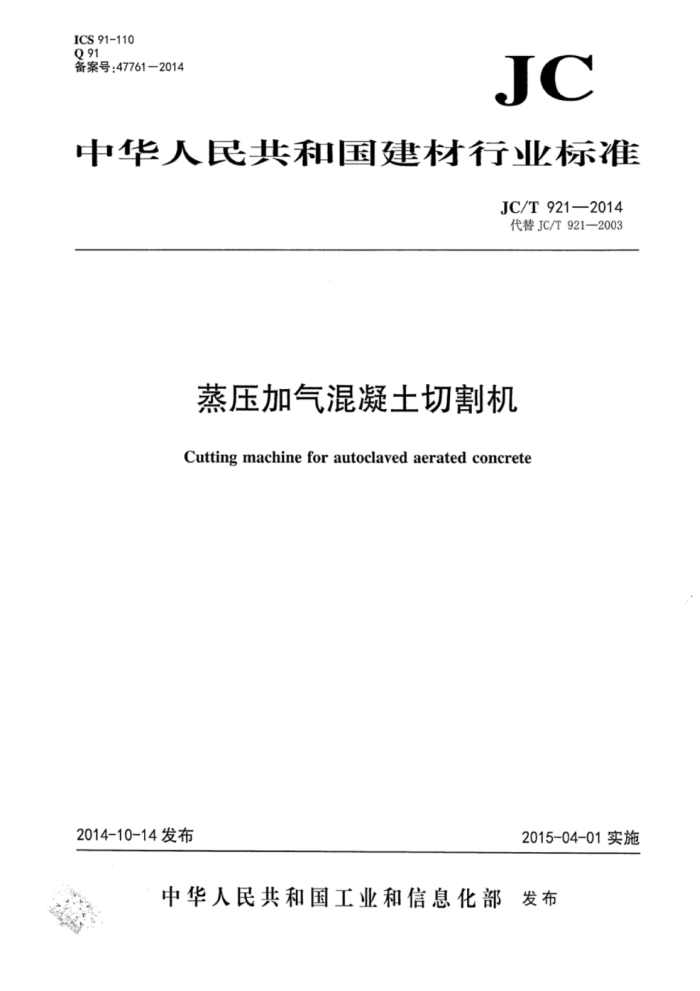

ICS 91-110 Q91 备案号：47761—2014
JC
中华人民共和国建材行业标准
JC/T921—2014 代替JC/T921—2003
蒸压加气混凝土切割机
Cutting machine for autoclaved aerated concrete
2014-10-14发布
2015-04-01实施
中华人民共和国工业和信息化部发布 JC/T921—2014
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JC/T921—2003《蒸压加气混凝土切割机》。与JC/T921—2003相比，除编辑性修改
外主要技术变化如下：
对规范性引用文件进行了部分增减和更新（见第2章，2003年版的第2章）； -对术语和定义进行了修改（见第3章，2003年版的附录A)：修改了型式分类和型号的表示方法（见4.1和4.2，2003年版的3.1和3.2)；对基本参数进行了修改（见表1)：对整机性能要求进行补充修改（见5.2，2003年版的4.2)；补充修改了主要分部件要求（见5.3，2003年版的4.3)；补充修改了装配与安装要求（见5.4，2003年版的4.6)；补充修改了安全要求（见5.6，2003年版的4.12)；一增加了焊缝外观要求（见5.7.1)；修改了外观要求（见5.7，2003年版的4.10)。 本标准由中国建筑材料联合会提出。 本标准由国家建筑材料工业机械标准化技术委员会归口。 本标准负责起草单位：安徽科达机电有限公司、中国建材机械工业协会。 本标准参加起草单位：芜湖科达新铭丰机电有限公司、江苏天元工程机械有限公司、常州锅炉有限
公司、福建海源自动化机械股份有限公司、福建泉工股份有限公司、泉州丰泽鸿益建材机械有限公司、 朝阳市产品质量监督检验所、东岳机械集团有限公司、福建群峰机械有限公司、泰安岳首筑路机械有限公司、山东高唐华通液压机械有限公司。
本标准主要起草人：沈晓鹤、徐顺武、陆洁、梁毅力、李健、唐娟、徐建平、顾明花、杨国英、张志文、傅炳煌、李仰水、孙春智、徐清辉、刘斌、岳兴山。
本标准所代替标准的历次版本发布情况为： —JC/T9212003。
I JC/T921—2014
蒸压加气混凝土切割机
1范围
本标准规定了蒸压加气混凝土切割机的术语和定义、型式、型号和基本参数、要求、试验方法、检验规则以及标志、包装、运输和贮存。
本标准适用于生产建筑材料制品的蒸压加气混凝土切割机（以下简称切割机）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T699—1999优质碳素结构钢 GB/T1176铸造铜及铜合金 GB/T1184一1996形状和位置公差 未注公差值 GB/T1348球墨铸铁件 GB/T.1804一2000一般公差未注公差的线性和角度尺寸的公差 GB2894安全标志及其使用导则 GB/T3766 液压系统通用技术条件 GB4053.3 固定式钢梯及平台安全要求第3部分：工业防护栏杆及钢平台 GB5226.1一2008机械电气安全机械电气设备第1部分：通用技术条件 GB/T 7932 气动系统通用技术条件 GB/T 9438 铝合金铸件 GB/T 9439 灰铸铁件 GB/T 11352 一般工程用铸造碳钢件 GB 11968 蒸压加气混凝土砌块 GB/T 13306 标牌 GB/T13384 机电产品包装通用技术条件 GB15762 蒸压加气混凝土板 GB/T16471 运输包装件尺寸与质量界限 GB/T17248.3声学机器和设备发射的噪声工作位置和其他指定位置发射声压级的测量 现
场简易法
GB/T29058一2012墙材工业机械安全技术要求总则 JC/T402一2006水泥机械涂漆防锈技术条件 JC/T5322007建材机械钢焊接件通用技术条件
3术语和定义
1 JC/T921—2014
下列术语和定义适用于本文件。
3. 1
坏体底面bottomofcake 坏体在模具内形成的垂直于发气方向的自然底面。
3. 2
面包头topofcake 坏体发气完成尚未切割时，坏体顶面不规则的凸起部分。
3. 3
切割小车ferrycartforcutting 用于承载底板及坏体，并将其输送到各切割工位的装置。
3.4
纵切装置deviceforverticalcutting 沿坏体长度方向且切割面垂直于坏体底面的切割装置。
3.5
横切装置 deviceforcrosscutting 垂直于坏体长度方向且切割面垂直于坏体底面的切割装置。
3. 6
面包头和底面切割装置 cuttingdevicefortopandbottomofcake 沿坏体长度方向且切割面平行于坏体底面的切割装置。
3.7
切割模数modulusofcutting 在对坏体进行切割时，切割钢丝可调整的最小进位尺寸。
3.8
切割周期 月cycleforcutting 切割机完成坏体切割工作循环，连续切割两模之间的时间间隔。 摆动装置deviceforvibrating 切割钢丝沿其轴向按照定频率和摆幅进行平面往复运动的装置。
3. 9
3.10
刨槽装置shavingdeviceforpanel 用于加工加气混凝土制品样槽的切割装置。
3.11
手持孔holeofholding 砌块两侧便于手工搬运的把持孔。
3.12
手持孔加工装置deviceforhole ofholding 加工砌块手持孔的装置。
3.13
废料 wastematerial 坏体六面表皮去除的部分及未形成制品的部分。
4型式、型号和基本参数 2 JC/T921—2014
4.1型式
分为地翻式和空翻式两种型式。 4.2型号
切割机型号表示方法见图1。
JQ 口 △ X △
坏体宽度公称尺寸：单位为米(m) 坏体长度公称尺寸；单位为米(m) 型式代号(D：地翻式：K：空翻式）切割机的代号
图1切割机型号表示方法图
示例：切割坏体尺寸长度为4.8m，宽度为1.2m的空翻式切割机，标记为：
切割机JQK4.8×1.2JC/T921—2014
4.3 基本参数 4.3.1 切割机基本参数见表1。
表1 基本参数
项目
参数 4.2、4.8、5.0、6.0 1.2、1.4、1.5
长度系列宽度系列高度纵切横切纵切a 横切b
坏体公称尺寸/m
0. 6 5 5 50 100 600 ≤1.0 ≤1.5
切割模数/mm
可切割制品最小尺寸/mm
面包头和底面切c
普通钢丝复合钢丝
切割钢丝直径/mm
注：坏体的公称尺寸为坏体切割前的长度、宽度、高度。 4. 3.2 坏体切割前公称尺寸示意图见图2。
3
