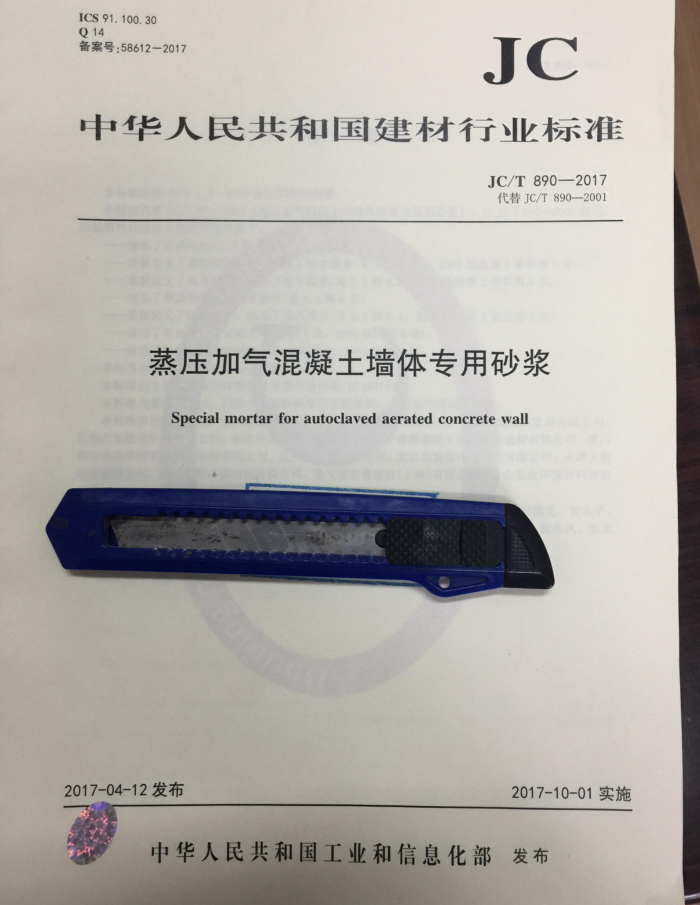

ICS91.100.30 Q14 备案号：58612-2017
JC
中华人民共和国建材行业标准
JC/T890—2017 代替JC/T890—2001
蒸压加气混凝土墙体专用砂浆
Special mortar for autoclaved aerated concrete wall
2017-04-12发布
2017-10-01实施
中华人民共和国工业和信息化部 发布 JC/T890—2017
前土言
本标准按照GB/T1.1一2009给出的规则起草，本标准代替JC/T890一2001《蒸压加气混凝土用砌筑砂浆与抹面砂浆》。与JC/T890一2001相比
除编辑性修改外主要技术变化如下：
增加了分类和标记（见策重新定义了薄层砌重新定义了抹灰
ndards
tan 改了技术要求（见3.1和6.1
2001版的第3章和第5章）；
修改了技术要求（见3.2和6.2， 2001版的第3章和第5章）；术要求（见3.3和6.3）；
增加了界面砂重新定义了打 灰石 修改了技术要求（见3.4和6.4，2001版的第3章和第5章）；修改了部分 项上食 试验方法（见第7章，2001版的第6章）；
强度试验 方法（见附录A，2001版的6.2）。
一修改了拉本标准由中国 建筑 料联合会 提出。 本标准由全 固水泥 制品标准化 支术委员会（SAC/TC197）归口。 本标准负责 营白 立：同济大 材料科学与工程学院， 中国加气混凝土协会
F
d
C
位：长兴伊通有限公司、山东高阳建材有限公司、 上海爱迪技术发展有限公司、
本标准参加无锡江加建设机 械有限 公司、浙江开元新型墙材有限公司、中建新疆建工集团红雁建材有限公司、厦门市建筑科学研究 完集团 股份有限公司、温州建领新墙材公司、北京朗新明环保科技有限公司、天津天筑
H
P
建材有限公司、 州发 展环保建材有限公司、圣戈班石膏建材（上海）有限公司、舟山弘业环保材料有限
a
公司。
本标准主要 草 苏宇峰、 程安宁、郭晓潞、刘义、姜勇、张方耐、余春冠、薛国龙、黄志平、 李晓旭、蔡振哲、 艺 戚建钢 陈宏平、和平、任宪德、柳建峰、苏新禄、王全省、徐名凤、张本建、贺铁民、张辉
1
本标准所代替 —JC/T890-
次版本发布情况：
ung JC/T890—2017
蒸压加气混凝土墙体专用砂浆
范围
1
本标准规定了蒸压加气混凝土墙体专用 砂浆的术语和定义、分类和标记、原材料、要求、试验方法、 检验规则以及包装、贮存和运输
大于等于A2.5）在墙体工程中应配套使用的专用砂
本标准适用于蒸压加气混浆： 在其他建筑工程中应用
（强片 度等级
照执行。 凝土制品（强度等级小于A2.5）在保温工程中应配套使用的砂浆。
本标准不适用于蒸压
Standards 二
2 规范性引用文件
V
的应用是 必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。
下列文件对于凡是不注日期的引 用力 其最新版 版本（包括所有的修改单）适用于本文件。
GB175 通月 硅酸 盐水泥 GB/T 1596 用子 泥和混凝 土中的粉煤灰
-
昆 外卜加剂
GB8076 GB/T9774 水泥 包装袋 GB/T9776 GB/T14684 建设 用砂 GB23440 9 无机防水堵漏材料 GB/T28627 抹灰 石膏
建邦 石膏
昆凝土防水剂
JC/T 474 JC/T 907 混 士界 面处理剂 JC/T2189 建 混石 砂浆用可再分散乳胶粉 JC/T2190 建筑 混码 浆用纤维素醚
6
D
JGJ/T70 建筑矿 本性能试验方法标准 3术语和定义
n
下列术语和定义适用于本文件
3.1
薄层砌筑砂浆thin-bedmasonrymortar 以通用硅酸盐水泥、砂为主要原材料、添加保水剂等外加剂制成的、专用于蒸压加气混凝土墙体薄
层砌筑（砌筑灰缝不大于5mm）或粘结用的干混砂浆。 3.2
抹灰砂浆plasteringmortar 以通用硅酸盐水泥、砂为主要原材料、添加保水剂等外加剂制成的、专用于蒸压加气混凝土墙体表
面抹灰的干混砂浆。 3.3
界面砂浆interfacemortar JC/T890—2017
的以通用硅酸盐水泥、砂为主要展材料，添加保水剂等外加剂制成的、专用于落压架气激录土接体表
葡的、起到异面增症和过没作用器早过粉表。加保水萄够录的肪水性能，分为普道型异面砂浆(P ),和抹灰石膏 gypsum plaster
防水型界面砂浆（F型）。 3.4
以半水石膏(Caso:H:0) I型无水硫酸钙(I Caso.)单独或两者混合后作为主要胶凝材料,。
含有砂等集料，漆加缓凝剂、保水剂零外加酸成的、零用子蒸压加气混凝土墙体衣面（室内）抹炎的干
混砂浆。根据抹灰石膏的体积密度，分为底层抹灰石膏(B型)和轻质抹灰石膏(L 型)。
4分类和标记
4.1分类
蒸压加气混凝土墙体专用砂浆包括薄层砌筑砂浆、抹灰砂浆、界面砂浆和抹灰石膏，采用表1的代号。
表1蒸压加气混凝土墙体专用砂浆代号
抹灰石膏
界面砂浆
品种 薄层砌筑砂浆 抹灰砂浆符 号
F型 DBf
B型 GPb
P型 DBp
L型 GP1
DMa
DPa
4.2标记
蒸压加气混凝土墙体专用砂浆的标记如下： XXX-XXX-JC/T890-2017
标准号主要性能或型号专用砂浆代号
示例：薄层砌筑砂浆的强度等级为M10，其标记为：
DMa-M10-JC/T890—2017
5原材料 5.1水泥
水泥质量应符合 GB 175 的规定，宜采用普通硅酸盐水泥。 5.2建筑石膏建筑石膏应符合GB/T 9776的规定。 5.3砂厂家根据产品特点确定。 5.4粉煤灰粉煤灰应符合GB/T1596的规定。
移应符合BA 1684 的规定，且合水率应不超 0.5%。 砂的最大颗粒径和颗粒级配应由生产 JC/T890—2017
5.5外加剂
外加剂应符合JC/T 2190、JC474、JC/T 2189、GB8076等标准的规定。 5.6 掺合料或填料
采用其他矿物掺合料、填料等时，应有充足的技术依据，并应进行试验验证。
6 要求
6.1 薄层筑砂浆性能
的规定。 表2 薄层砌筑砂浆性能指标
薄层砌筑砂浆的性能应
standards
aisnpu re
性能指标产品应均匀、 无结块
目
M10 ≥10.0
蛋度等级 28d抗 压强度/MPa
M5.0 5.0
强 度
≥99.0
水率/% 蒸压加气混凝土精结）/MPa 缩率/%
≥0.40
≥0.30
14d拉伸粘结
≤0.20 ≤25 ≤5
强 损失率/% 质量损失率/%
抗冻性
6.2 抹灰砂浆性食
表3的规定。
抹灰砂浆的性食
BupLng
表3抹灰砂浆性能指标
性能指标产品应均匀、无结块
项外观
M7.5 ≥7.5 ≥99.0 ≥0.30 ≤0.20 ≤25 ≤5
M10 ≥10.0
M5 ≥5.0
强度
28d抗压强度/MPa
保水率/%
≥0.25
14d拉伸粘结强度（与蒸压加气混凝土粘结）/MPa
≥0.40
收缩率/%
强度损失率/% 质量损失率/%
抗冻性
3
